8英寸高质量蓝宝石衬底：多领域应用分析与技术影响

8英寸蓝宝石衬底在现代电子与光电器件制造中扮演着至关重要的角色。凭借其优异的热导率、机械强度和化学稳定性，广泛应用于LED、激光器、射频器件等领域。本文将重点探讨8英寸蓝宝石衬底在Micro LED、HEMTs器件以及载体晶圆中的具体应用及其优势，揭示其在提升器件性能与生产效率方面的重要价值。

高质量CMP表面：蓝宝石衬底的核心价值

在诸多应用场景中，实现高质量的蓝宝石CMP（化学机械抛光）表面至关重要。我司通过多年的CMP工艺积累与高精度检测设备的配合，有效解决了蓝宝石衬底在表面质量控制中的难题，显著提升产品良率与整体制程效率。

应用场景一：Micro LED中的蓝宝石衬底应用

蓝宝石玻璃衬底是Micro LED技术中的核心材料，主要作为发光层外延生长的基底。其选择依据具体器件需求和生产设备条件决定，通常作为制备LED芯片的优选材料。通过一系列半导体工艺（如外延生长、刻蚀、沉积、金属蒸镀等），在蓝宝石衬底上形成Micro LED芯片结构，并以晶圆形式封装出货。

表面质量的重要性

在CMP抛光过程中，研磨液可能会在衬底表面形成肉眼难以识别的微细划痕。这些划痕会严重影响外延生长质量，使得制程良率难以控制。

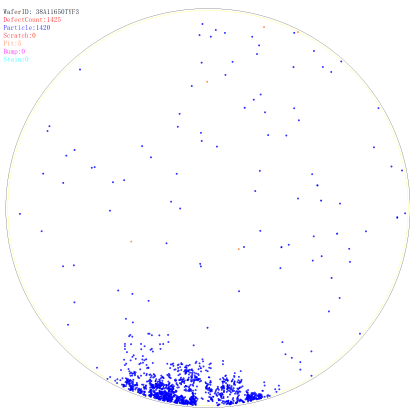

我司采用E1000蓝宝石检测系统，其检测精度可比肩国际领先的Candela 8720设备，能够清晰呈现这些微划痕（如图1所示）。

图1：

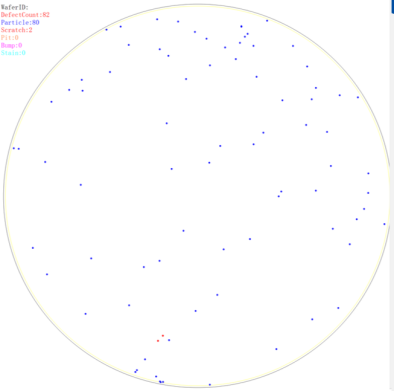

通过不断优化CMP研磨液和抛光工艺，并结合高端检测设备，我们可显著减少蓝宝石表面微划痕，提高表面质量，提升后续制程良率（如图2所示）。

图2：

应用场景二：HEMTs高电子迁移率晶体管

高电子迁移率晶体管（HEMT）广泛应用于通信、雷达、卫星系统等高频高功率领域。8英寸蓝宝石衬底在HEMT器件制造中具有显著优势：

• 电气绝缘性能优异：蓝宝石的绝缘特性极强，可有效降低高频器件中的漏电流，提高器件稳定性与可靠性。

• 耐高温特性出色：蓝宝石在高温工艺和工作环境中能保持结构稳定，适合用于需要耐热性能的器件生产。

• 优质表面控制能力：通过E1000与Candela 8720等高端检测设备，可精确识别微划痕，进一步优化CMP工艺，使得表面质量满足HEMT外延生长对衬底的高标准要求。

应用场景三：蓝宝石载体晶圆（Carrier Wafer）

在半导体制造过程中，蓝宝石衬底常被用作载体晶圆，用于支撑薄型或易碎材料，防止加工过程中破裂或受损。具体优势如下：

• 结构支撑与防护作用：在搬运和加工过程中，蓝宝石载体晶圆提供稳定的支撑平台，防止芯片基材发生断裂或损坏。

• 高温稳定性：在高温工艺中保持形变极小，有效防止热胀冷缩造成的器件误差，提高加工一致性。

结语：蓝宝石衬底是先进制造的坚实基础

8英寸蓝宝石衬底在Micro LED、HEMTs器件及载体晶圆等领域的应用，充分体现了其优异的机械强度、表面质量及热稳定性。通过我司高精度检测与持续优化的CMP抛光技术，可为半导体及光电器件制造提供可靠的支撑平台，确保高效的外延生长与制程稳定性。

在高科技产业快速发展的背景下，蓝宝石衬底作为关键基础材料，将持续为电子技术的进步提供坚实保障。
