BF33高硼硅玻璃在MEMS与微流控中的工艺适配性分析
BF33高硼硅玻璃（即肖特BOROFLOAT® 33）作为德国肖特公司基于微浮法工艺研发的高性能硼硅酸盐玻璃，凭借其极低的热膨胀系数、优异的光学透明性、化学惰性及与硅基材料的良好匹配性，已成为MEMS（微机电系统）与微流控芯片领域的核心基材之一。MEMS与微流控器件的制备依赖精密微加工工艺，基材的工艺适配性直接决定器件的性能、可靠性与规模化生产可行性。本文从BF33高硼硅玻璃的核心特性出发，系统分析其在MEMS与微流控主流工艺中的适配性，梳理现存瓶颈并提出优化路径，为该材料在微纳器件领域的高效应用提供参考。
一、BF33高硼硅玻璃核心特性及工艺适配基础
BF33高硼硅玻璃的核心特性的是其工艺适配性的根本支撑，其关键性能参数与MEMS、微流控器件的工艺需求高度契合，具体可概括为以下四点，为后续微加工工艺提供基础保障。
（一）热学特性：与硅基材料匹配，适配高温工艺
BF33高硼硅玻璃的线热膨胀系数（CTE）为(3.3±0.1)×10⁻⁶/K，与单晶硅（约3.2×10⁻⁶/K）近乎匹配，这一特性使其在MEMS器件的高温键合、退火等工艺中具有显著优势。在400℃、600V的阳极键合条件下，BF33与硅可形成<0.1mbar的真空腔，且在-40~150℃热循环1000次无开裂，能有效减少热应力导致的器件变形或失效，为陀螺仪、加速度计等MEMS器件提供低阻尼工作环境，可使器件Q值提升3-5倍。同时，其软化点高达820℃，远高于普通玻璃，能耐受MEMS与微流控加工中的高温沉积、热退火等工艺（通常温度在200-600℃），不会发生明显形变，保障工艺稳定性。
（二）光学特性：高透明度，适配光学检测相关工艺
BF33高硼硅玻璃在可见光、近红外及紫外波长下具有极高的透明度（透光率>90%），且荧光背景低，无需额外光学修饰即可适配微流控芯片的光学检测工艺（如荧光检测、紫外分光光度法）和MEMS光学器件（如微镜阵列、光学传感器）的加工需求。即使经过激光刻蚀等微加工后，其透明度仅略有降低，仍能保持92%以上的透光率，满足生物检测、光学信号传输等场景的核心要求。此外，其表面平整度优异（得益于微浮法工艺），可减少光学散射，提升器件的光学性能一致性。
（三）化学特性：惰性强，适配蚀刻与表面修饰工艺
BF33高硼硅玻璃具有优异的耐化学性，对水、酸、碱、盐溶液及大多数有机物表现出高度惰性，不易发生化学反应或析出有害物质，与微流控芯片中常见的生物样品、反应试剂具有良好的相容性，可避免基材与试剂相互作用导致的检测误差或器件损坏。同时，其表面可通过硅烷化、等离子体处理等方式进行活化修饰，既能提升键合强度，也能实现生物分子固定、亲疏水改性等功能，适配微流控芯片的表面功能化工艺，为细胞捕获、分子检测等应用提供支撑。
（四）机械与表面特性：强度高，适配精密微加工
BF33高硼硅玻璃具有优异的机械强度和抗冲击性，其表面经过双抛处理后，粗糙度可低至0.6μm，部分场景下可达到<1nm，能满足MEMS与微流控器件对基材表面平整度的严苛要求（如微通道加工、电极沉积）。同时，其可加工性强，可通过激光刻蚀、湿法蚀刻、干法蚀刻等多种方式制备微结构，且加工后边缘质量优异，侧壁粗糙度可控制在100nm以内，满足光学级反射需求，适配高深宽比结构件的加工。
二、BF33高硼硅玻璃在MEMS工艺中的适配性分析
MEMS器件的核心工艺包括衬底制备、微结构加工、键合封装、电极沉积等，BF33高硼硅玻璃在各关键工艺中均展现出良好的适配性，同时也存在部分工艺局限，具体分析如下。
（一）衬底制备工艺：适配规模化晶圆级加工
BF33高硼硅玻璃可制备成100mm、150mm、200mm等标准尺寸的晶圆（厚度500μm-1.1mm），且表面平整度高、厚度均匀性好（公差±25μm），完全适配MEMS器件的晶圆级规模化加工需求。与传统硅衬底相比，BF33玻璃具有优异的电绝缘性，可直接作为MEMS器件的绝缘衬底，无需额外沉积绝缘层，简化了衬底制备流程；同时，其可通过减薄工艺处理至100μm以下，适配柔性MEMS器件的衬底需求。此外，BF33晶圆的批量供应稳定，可直接与硅晶圆配对用于阳极键合，是MEMS封装衬底的行业标准材料。
（二）微结构加工工艺：适配多类型刻蚀技术，精度可控
MEMS器件的微结构（如微沟道、微腔、微铰链）加工主要依赖蚀刻与激光加工技术，BF33高硼硅玻璃对各类加工技术的适配性存在差异，整体表现良好。
1. 激光刻蚀工艺：适配性优异。由于BF33玻璃对紫外激光的高透光率，需采用短脉冲激光（如皮秒激光）进行加工，LPKF ProtoLaser R4等设备（配备515nm皮秒激光器）可直接将CAD设计转化为微结构，无需化学反应，一步即可完成微沟道、钻孔等加工。实验表明，采用300kHz、1500mm/s、3.9W的参数，连续8次重复加工可获得42μm深的微沟道，加工时间仅31分钟，且加工后表面经超声波清洗可去除碎屑，边缘质量完美，表面粗糙度Ra=0.6μm，可满足MEMS微镜阵列、谐振器等器件的加工需求。此外，该工艺还可用于玻璃表面金属层的直写，适配电极沉积后的图形化加工。
2. 干法刻蚀工艺：适配性良好。深反应离子刻蚀（DRIE）+Bosch工艺可在BF33玻璃上刻出深宽比>20:1的深槽，侧壁粗糙度<100nm，满足MEMS微铰链、质量块等高深宽比结构件的加工需求。对于1μm以内的浅刻蚀，采用离子束蚀刻（IBE）可实现10%以内的刻蚀精度，深宽比达1:1，加工效率高；对于1-20μm的刻蚀，采用中性束刻蚀（NLD）可实现高刻蚀速率、高均匀性的加工，适配不同精度需求的微结构制备。
3. 湿法刻蚀工艺：适配性一般，存在局限性。湿法刻蚀（常用氢氟酸体系）具有成本低、加工效率高的优势，适用于20μm以上深沟道的加工，深宽比可达到2:1以上，可用于简单MEMS微腔的制备。但该工艺具有各向同性，刻蚀精度较低（通常在±1μm以上），难以制备高精度微结构；同时，氢氟酸对设备具有腐蚀性，需严格控制刻蚀环境，且刻蚀后表面平整度较差，需额外进行抛光处理，限制了其在高精度MEMS器件中的应用。
（三）键合封装工艺：适配主流键合技术，密封性优异
键合封装是MEMS器件实现功能稳定的关键工艺，BF33高硼硅玻璃可适配阳极键合、熔融键合、低温键合等主流技术，适配性表现突出。
1. 阳极键合：最适配的键合方式。BF33玻璃含有适量钠离子，且与硅的CTE高度匹配，在300-400℃、数百伏电压下，可与硅片形成永久性、气密性密封的键合结构，无需额外粘结剂，键合强度高（可达15-20MPa），且工艺成熟、可重复性好，是MEMS真空封装的首选方式，广泛应用于陀螺仪、加速度计等器件的封装。
2. 熔融键合：适配高温封装需求。BF33玻璃可与自身或其他玻璃基材实现熔融键合，在800-900℃的高温下，玻璃表面熔融并实现原子级结合，键合密封性极佳，可用于高真空、高可靠性MEMS器件的封装。但该工艺温度较高，可能导致微结构变形，需严格控制温度曲线，适配性略低于阳极键合。
3. 低温键合：适配敏感结构封装。针对含有敏感元件（如生物传感器）的MEMS器件，BF33玻璃可通过等离子体活化低温键合（温度<300℃）实现封装，避免高温对敏感元件的损伤。但该工艺对表面清洁度要求极高，键合强度略低于阳极键合，适用于特定场景的封装需求。
（四）电极沉积工艺：适配性良好，兼容性强
MEMS器件的电极沉积（如金属溅射、气相沉积）要求基材表面具有良好的附着力，BF33高硼硅玻璃经等离子体活化或硅烷化处理后，可显著提升金属层（如铝、铜、金）的附着力，避免电极脱落。此外，其优异的电绝缘性可有效避免电极之间的短路，保障器件的电学性能稳定。例如，在BF33玻璃表面通过溅射沉积铜层，可实现电路结构与玻璃基板的结合，为MEMS传感器的电极制备提供支撑，适配性满足主流电极沉积工艺需求。
三、BF33高硼硅玻璃在微流控工艺中的适配性分析
微流控芯片的核心工艺包括微通道加工、封接、表面功能化、样品驱动等，BF33高硼硅玻璃的特性与微流控工艺需求高度契合，是高端微流控芯片的优选基材，具体适配性分析如下。
（一）微通道加工工艺：适配多场景需求，精度与效率兼顾
微流控芯片的微通道尺寸通常为数十至数百微米，对加工精度、表面平整度及通道形貌要求较高，BF33高硼硅玻璃可适配激光刻蚀、湿法刻蚀、干法刻蚀等多种加工方式，满足不同场景需求。
1. 激光刻蚀工艺：适配快速原型制备。该工艺无需掩膜，可快速将CAD设计的微通道（如150μm宽、40μm深）刻蚀成型，加工周期短（多数设计可在1小时内完成），且可灵活调整通道尺寸和形状，适用于微流控芯片的快速原型开发。同时，该工艺可用于玻璃盖玻片的钻孔，制备溶液入口或机械安装孔，适配微流控芯片的样品注入需求，加工的0.5mm厚BF33玻璃钻孔细节清晰，满足密封要求。
2. 湿法刻蚀工艺：适配规模化生产。对于批量生产的微流控芯片，湿法刻蚀（氢氟酸体系）可实现高效加工，适用于20μm以上深通道的制备，加工效率高、成本低，且可制备T型液滴、流动聚焦型等复杂通道结构，满足毛细管电泳、片上反应等应用需求。但需注意控制刻蚀工艺参数，减少通道侧壁的倾斜的，提升通道尺寸均匀性。
3. 干法刻蚀工艺：适配高精度通道加工。对于要求较高的微流控芯片（如单细胞分析芯片），采用干法刻蚀（IBE、NLD）可实现高精度微通道加工，刻蚀精度可达±0.1μm，通道侧壁垂直、表面光滑，可有效减少流体阻力，提升样品传输的稳定性。此外，干法刻蚀可制备深宽比>2:1的通道，满足高流量微流控应用需求。
（二）封接工艺：适配无泄漏要求，兼容性强
微流控芯片的封接需保证无泄漏、耐高温、耐化学腐蚀，BF33高硼硅玻璃可适配熔融封接、阳极键合、低温粘结等封接方式，适配性良好。
1. 熔融封接：适配高可靠性封接。BF33玻璃与自身熔融封接后，密封性极佳，可耐受高压（通常可达10-20MPa）和高温，且无粘结剂残留，避免污染样品，适用于需要长期使用或高压驱动的微流控芯片（如高压液相色谱芯片）。
2. 阳极键合：适配硅-玻璃复合芯片封接。当微流控芯片采用硅-玻璃复合结构（如硅基微通道+玻璃盖片）时，BF33玻璃与硅的阳极键合可实现无泄漏封接，同时利用玻璃的透明性实现通道内样品的实时观测，适配生物检测、化学反应等场景。
3. 低温粘结：适配敏感样品芯片封接。对于含有生物样品（如细胞、蛋白质）的微流控芯片，采用低温粘结（如UV胶粘结、等离子体活化粘结）可避免高温对样品的损伤，BF33玻璃表面经活化处理后，与粘结剂的附着力强，封接后无泄漏，满足生物相容性要求。
（三）表面功能化工艺：适配生物与化学应用需求
微流控芯片的表面功能化（如亲疏水改性、生物分子固定）是实现样品分离、捕获、检测的关键，BF33高硼硅玻璃的表面可通过多种方式进行修饰，适配性优异。例如，通过激光刻蚀在玻璃表面构建微纳米粗糙结构，再旋涂特氟龙（PTFE）可形成疏水背景，随后通过激光选择性烧蚀形成超亲水轨道，利用表面张力差实现无泵驱动的液滴传输，适配快速癌症诊断等场景；通过氨基硅烷化、交联剂修饰等流程，可在玻璃表面共价固定抗体，提升细胞捕获效率，其表面粗糙度提升20%可使抗体固定量提升约40%，显著优化检测性能。此外，其化学惰性可避免表面修饰层与基材发生反应，保障功能化效果的稳定性。
（四）样品驱动与检测工艺：适配性突出，支撑多样化应用
微流控芯片的样品驱动（如电渗驱动、压力驱动）和检测（如荧光检测、紫外检测）对基材的电学、光学特性要求较高，BF33高硼硅玻璃可完美适配。其优异的电绝缘性可避免电渗驱动过程中电流泄漏，保障驱动稳定性；高透明度可减少光学检测中的信号干扰，提升检测灵敏度，适配单细胞分析、皮升体积溶液反应等场景。例如，在癌症诊断微流控芯片中，BF33玻璃的高透明度可实现显微镜下的细胞实时观测，整个检测流程从加样到出结果可控制在1小时内，且检测成本低、特异性强。
四、BF33高硼硅玻璃工艺适配性现存瓶颈
尽管BF33高硼硅玻璃在MEMS与微流控工艺中具有显著优势，但结合实际应用场景，其仍存在部分工艺适配性瓶颈，主要集中在加工精度、成本控制及特殊工艺适配性三个方面。
（一）精密加工瓶颈：超薄基材加工难度大
随着MEMS与微流控器件向微型化、柔性化发展，对BF33玻璃的厚度要求不断降低（如<100μm），但超薄BF33玻璃的切割、钻孔及刻蚀工艺难度较大。一方面，超薄玻璃的机械强度下降，切割过程中易出现破裂、边缘崩边等问题，影响器件良率；另一方面，超薄玻璃在刻蚀过程中易发生翘曲，导致微结构尺寸偏差，难以满足高精度器件的加工需求。此外，对于深宽比>30:1的极端微结构，现有刻蚀工艺难以实现，限制了其在高端MEMS器件中的应用。
（二）成本瓶颈：精密加工与原料成本较高
BF33高硼硅玻璃采用高纯度原料（SiO₂含量约78-80%，B₂O₃含量12-15%）和微浮法工艺生产，原料与制备成本较高；同时，其精密加工（如激光刻蚀、干法刻蚀）需专用设备和试剂，进一步推高了器件的生产成本。与PDMS、PMMA等聚合物材料相比，BF33玻璃的成本优势不明显，限制了其在低成本微流控芯片（如一次性检测芯片）中的规模化应用。此外，表面活化、键合等工艺的精细化控制也增加了加工成本，不利于性价比需求较高的场景推广。
（三）特殊工艺适配性不足：低温与柔性工艺适配性差
BF33高硼硅玻璃的脆性较大，难以适配柔性MEMS与微流控器件的弯曲、折叠工艺，限制了其在可穿戴微纳器件中的应用；同时，其熔融键合、部分干法刻蚀工艺需高温条件，难以适配含有热敏元件（如柔性传感器、生物活性物质）的器件加工，限制了其在柔性、生物兼容型器件中的应用。此外，其对部分特殊刻蚀工艺（如等离子体刻蚀中的高功率处理）的耐受性有限，易导致表面损伤，影响器件性能。
五、工艺适配性优化路径
针对上述瓶颈，结合MEMS与微流控工艺的发展趋势，从加工工艺优化、材料改性、成本控制三个方面提出优化路径，提升BF33高硼硅玻璃的工艺适配性，拓展其应用范围。
（一）优化精密加工工艺，提升超薄与高深宽比结构加工能力
1. 改进超薄玻璃加工技术：采用激光切割与机械切割结合的方式，优化切割参数（如激光功率、切割速度），减少超薄BF33玻璃的破裂与崩边；引入高精度夹具固定超薄玻璃，避免刻蚀过程中的翘曲，提升微结构尺寸精度。同时，开发专用的超薄玻璃减薄工艺，实现100μm以下超薄玻璃的稳定制备，适配柔性器件需求。
2. 优化刻蚀工艺参数：针对高深宽比微结构，优化DRIE+Bosch工艺参数，调整刻蚀与钝化时间比例，减少侧壁粗糙度，实现深宽比>30:1的微结构加工；结合激光刻蚀与干法刻蚀，形成复合刻蚀工艺，兼顾加工效率与精度，满足不同精度需求的微结构制备。此外，开发无氢氟酸的湿法刻蚀体系，降低设备腐蚀风险，提升刻蚀表面平整度。
（二）开展材料改性，拓展特殊工艺适配性
1. 柔性改性：通过掺杂纳米材料（如氧化石墨烯、碳纤维），改善BF33玻璃的柔韧性，降低脆性，使其能够适配弯曲、折叠工艺，拓展其在柔性MEMS与微流控器件中的应用；开发可调CTE系列产品，适配不同基材的键合需求，减少热应力。
2. 低温工艺适配改性：通过表面涂层改性（如沉积低温粘结层），降低BF33玻璃的键合与刻蚀温度，适配热敏元件的加工需求；优化表面活化技术，提升低温键合强度，实现低温条件下的无泄漏封接，满足生物兼容型器件的工艺要求。
（三）优化生产与加工流程，降低成本
1. 规模化生产优化：推动BF33玻璃的国产化替代，降低原料与制备成本；优化微浮法工艺，提升生产效率，降低晶圆级BF33玻璃的生产成本。同时，标准化加工流程，减少工艺冗余，提升加工良率，降低单位器件的加工成本。
2. 低成本工艺开发：开发简易化的刻蚀与封接工艺，替代高端专用设备，降低设备投入成本；采用低成本的表面修饰试剂，简化表面功能化流程，在保证功能效果的前提下，降低工艺成本。此外，推动BF33玻璃与聚合物材料的复合应用，兼顾性能与成本，拓展其在低成本场景中的应用。
六、结论与展望
BF33高硼硅玻璃凭借其与硅匹配的热学特性、优异的光学透明性、化学惰性及机械性能，在MEMS与微流控的衬底制备、微结构加工、键合封装、表面功能化等核心工艺中展现出良好的适配性，是高端MEMS与微流控器件的核心基材，已广泛应用于陀螺仪、加速度计、生物检测芯片等领域，尤其在高精度、高可靠性、高透明度需求的场景中具有不可替代的优势。
当前，BF33高硼硅玻璃的工艺适配性仍面临超薄基材加工难度大、成本较高、特殊工艺适配性不足等瓶颈，限制了其在柔性、低成本器件中的规模化应用。未来，通过精密加工工艺优化、材料改性及成本控制，可进一步提升其工艺适配性，拓展应用范围。随着MEMS与微流控技术向微型化、集成化、柔性化、生物兼容化发展，BF33高硼硅玻璃有望通过工艺创新与材料改性，突破现有瓶颈，在5G通信、人工智能、生物医学检测等新兴领域发挥更重要的作用，为微纳器件的高性能化、规模化发展提供核心支撑。同时，其与激光加工、低温键合等新型工艺的结合，将推动MEMS与微流控器件的技术革新，实现更多高端应用场景的突破。

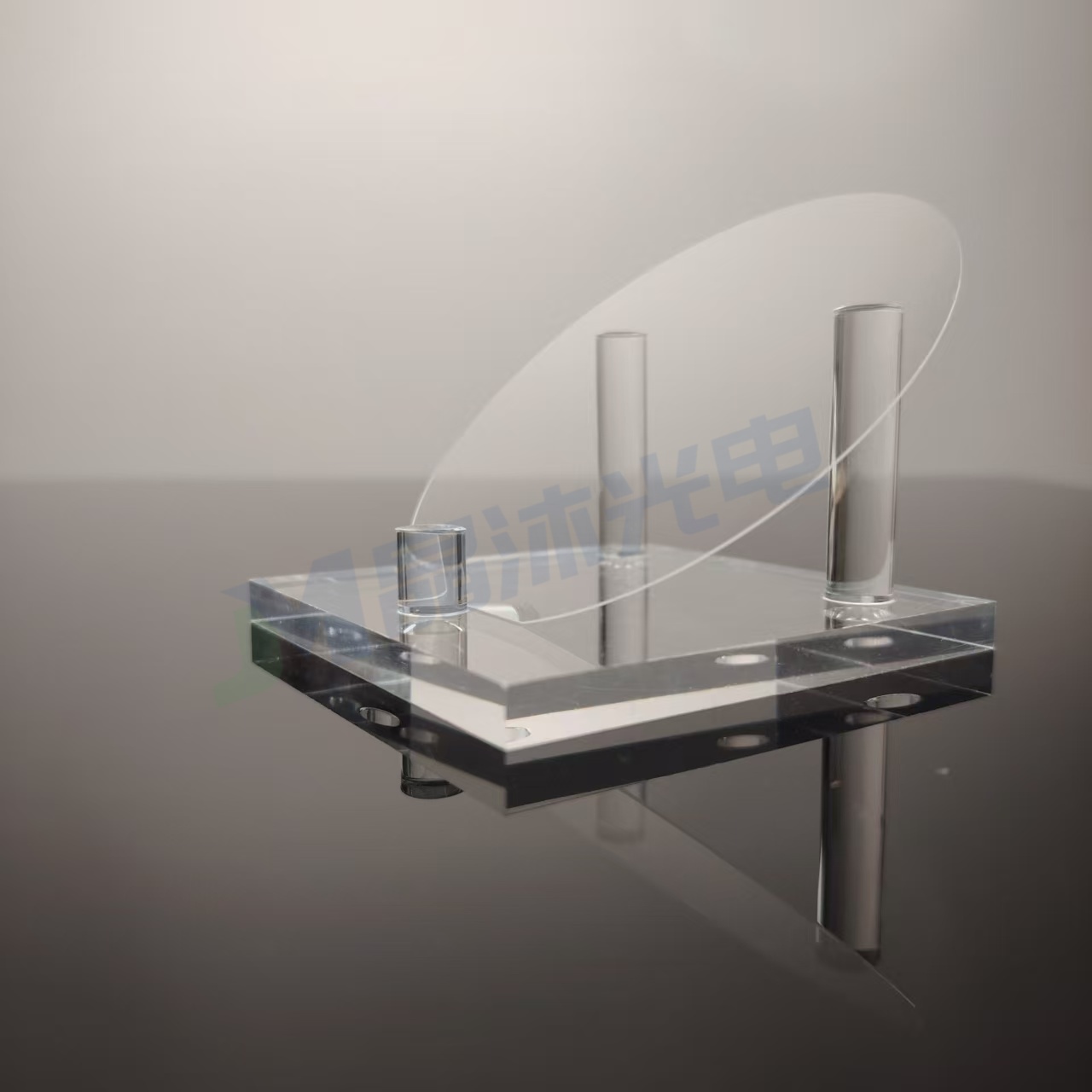

作为半导体与微纳器件衬底材料的专业供应商，晶沐光电可稳定供应2–8英寸全规格BF33高硼硅玻璃晶圆/基板，产品涵盖单抛、双抛两种类型，可提供定制厚度（100μm–2mm）、倒角、打孔、镀膜、表面改性等精密加工服务，严格控制产品的热膨胀系数一致性、表面平整度与化学纯度，确保产品完美适配MEMS器件封装、微流控芯片制备等各类精密工艺，助力客户提升器件性能与生产良率，增强产品市场竞争力。
