玻璃晶圆JGS1/JGS2/JGS3/BF33型号特性及应用差异
玻璃晶圆中，JGS1、JGS2、JGS3均属于石英玻璃系列，核心成分以高纯度二氧化硅（SiO₂）为主，而BF33属于高硼硅玻璃，与前三者成分差异显著，因此四类型号在特性、适用场景上存在明显区别。以下从核心特性、关键参数差异、应用场景三个维度，系统梳理其区别，为选型提供参考。
一、核心特性及关键参数差异
四类型号的核心差异集中在熔融方法、羟基（OH⁻）含量、光谱透射范围、杂质含量、热性能及机械性能上，具体参数对比及特性详解如下：
（一）JGS1型石英玻璃晶圆
JGS1属于合成型远紫外石英玻璃，采用化学气相沉积（CVD）工艺制备，以气态四氯化硅为原料，在氢氧焰中发生气相反应生成无定形二氧化硅并沉积而成，是高纯度石英玻璃的代表型号之一。
• 核心参数：羟基（OH⁻）含量约1200ppm（部分规格可达950-1400ppm），杂质含量极低（≤5ppm，金属杂质总量可小于0.2ppm）；透射范围为0.17~2.10μm（或185~2500nm），平均透过率≥90%，其中185nm深紫外波段透过率可达90%以上，2730nm处有强吸收峰；双折射常数2-4nm/cm，几乎无荧光（激发波长254nm）；热膨胀系数5.5×10⁻⁷cm/cm·℃（20℃-320℃），软化点1683℃，退火点1215℃，可耐10¹⁰radγ射线及其他射线辐射而不变色。
• 核心特性：光学均匀性极佳，无明显条纹和气泡，深紫外透光性能突出，化学稳定性高（除氢氟酸外，耐水性、耐酸性优异），热稳定性和激光损伤阈值高，尺寸稳定性好，但存在易产生条纹的轻微缺陷，最大晶圆直径≤200mm。
（二）JGS2型石英玻璃晶圆
JGS2属于气炼型紫外石英玻璃，采用氢氧熔融工艺，以天然水晶为原料，通过氢氧焰熔化后堆积形成，是应用最广泛的通用型石英玻璃晶圆。
• 核心参数：羟基（OH⁻）含量约150ppm（部分规格150-400ppm），杂质含量20-40ppm；透射范围为0.26~2.10μm（或220~2500nm），平均透过率≥85%；双折射常数4-6nm/cm，荧光强度强（V-B波段，激发波长254nm）；热性能与JGS1基本一致（热膨胀系数、软化点等相同），但抗辐射性能稍弱，受辐射后会轻微变色；最大晶圆直径≤300mm，可制备更大尺寸产品。
• 核心特性：紫外及可见光透光性能良好，化学纯度较高，加工工艺成熟、成本适中，机械性能优异（与JGS1共用相同机械参数，如密度2.20g/cm³、莫氏硬度5.5-6.5），但存在少量颗粒结构，大尺寸产品可能存在气泡，深紫外透光性弱于JGS1。
（三）JGS3型石英玻璃晶圆
JGS3属于电熔型宽光谱石英玻璃，采用电气熔融工艺制备，侧重红外波段透光性能优化，兼顾部分紫外性能，是宽光谱应用的专用型号。
• 核心参数：羟基（OH⁻）含量极低（≤5ppm），杂质含量40-50ppm；透射范围为0.185~3.50μm（或200~3500nm），平均透过率≥85%，在红外波段（2.1~3.5μm）透光性能突出，紫外截止波长约260-270nm；双折射常数4-10nm/cm，荧光强度强（V-B波段）；热性能与JGS1、JGS2一致，最大晶圆直径≤200mm。
• 核心特性：宽光谱透光性优异，尤其适合红外与紫外兼顾的场景，羟基含量低导致红外吸收弱，化学稳定性和热稳定性良好，但杂质含量略高，光学均匀性稍逊于JGS1，双折射波动较大。
（四）BF33型高硼硅玻璃晶圆
BF33属于高硼硅玻璃（硼硅酸盐玻璃），与JGS系列石英玻璃成分差异显著，核心成分为SiO₂（含量＞80%）、B₂O₃、Al₂O₃、Na₂O，不属于石英玻璃范畴，是通用型精密光学玻璃晶圆。
• 核心参数：无明显羟基含量要求，折射率1.47，透光率≥90%（可见光波段），荧光现象远低于钠钙玻璃；热膨胀系数3.3×10⁻⁶/K（20-300℃），软化点820℃，退火点560℃，应变点520℃，可长期在450℃高温下工作，耐急冷急热；密度2.23g/cm³，弹性模量67KN·mm⁻²，抗张强度40~120KN·mm⁻²，化学稳定性优良（耐水、耐酸性能达ISO 1级，耐碱性能ISO 2级），是与硅片阳极键合的理想材料。
• 核心特性：机械性能优异，重量轻、强度高，耐磨抗刮，热稳定性良好（可承受温度骤变），绝缘性能突出，加工成本低于石英玻璃系列；但深紫外透光性差，无法适配紫外波段高端应用，杂质含量高于JGS1，光学均匀性低于石英玻璃系列。
二、应用场景差异
四类型号的应用差异直接由其特性决定，核心对应“透光波段、纯度、热稳定性、成本”四大核心需求，具体应用场景如下：
（一）JGS1型应用场景
核心适配“深紫外、高纯度、高精度”场景，侧重高端光学及半导体领域，是对透光性和纯度要求极高的核心材料：
• 半导体领域：半导体光刻工艺核心耗材，如深紫外（DUV）光刻用光掩膜版基底，适配KrF准分子激光248nm、ArF准分子激光193nm波长，确保曝光效率和图形精度；半导体工艺设备中的光学窗口片。
• 光学领域：深紫外光学元件，如准分子激光窗口片、透镜、棱镜、高精度反射镜；紫外光谱仪的比色皿、检测器窗口。
• 其他领域：医疗设备中的高端光学部件、激光基底、薄 film 沉积衬底，以及需要抗辐射、高尺寸稳定性的特殊光学场景。
（二）JGS2型应用场景
核心适配“普通紫外、可见光、中低端高精度”场景，兼顾性能与成本，是应用最广泛的石英玻璃晶圆：
• 半导体领域：半导体制造中的普通紫外窗口片、封装用光学部件，以及MEMS（微机电元件）、CMOS传感器的基础衬底。
• 光学领域：普通光学仪器的透镜、棱镜、光学平板；显微镜载玻片、观察窗；高温、高压环境下的光学窗口片。
• 其他领域：天文望远镜的普通光学镜片、激光系统中的辅助光学部件，以及对深紫外透光性无要求的紫外-可见光应用场景。
（三）JGS3型应用场景
核心适配“宽光谱、红外为主”场景，侧重红外与紫外兼顾的中高端应用，利用其低羟基含量的红外透光优势：
• 光学领域：红外光学元件，如红外透镜、红外窗口片、热成像保护窗；宽光谱光学系统的衬底，适配200nm~3.5μm波段的光学仪器。
• 特殊领域：航空航天传感器的光学衬底、红外光谱仪的核心部件；Nd:YAG激光系统的光学元件，以及需要兼顾紫外与红外透光的特殊场景。
（四）BF33型应用场景
核心适配“可见光、中低端精密、低成本”场景，侧重通用型光学及半导体辅助应用，替代石英玻璃降低成本：
• 半导体领域：半导体显示玻璃、硅片阳极键合基底；半导体加工中的辅助光学部件，如蚀刻用衬底（精细蚀刻首选材料之一）。
• 光学领域：精密仪器的光学滤光片、普通光学窗口；泛光灯、高功率聚光灯的灯罩，以及对荧光影响要求低的光学场景（如成分检测、生物领域）。
• 其他领域：医疗和分析技术中的高精度测量设备保护件、化学反应器、微通道玻片；有重量限制的光学设备（重量轻优势）；高温环境下的绝缘部件。
三、核心差异总结
1. 成分差异：JGS1/JGS2/JGS3为高纯度石英玻璃（SiO₂为主），BF33为高硼硅玻璃（含B₂O₃等成分），二者本质属于不同玻璃类型；
2. 透光核心差异：JGS1侧重深紫外，JGS2侧重普通紫外-可见光，JGS3侧重宽光谱（紫外-红外），BF33仅适配可见光及部分近紫外；
3. 纯度差异：JGS1＞JGS2＞JGS3＞BF33，JGS1杂质含量最低，适配高端半导体场景；
4. 成本差异：BF33＜JGS2＜JGS3＜JGS1，BF33性价比最高，JGS1因工艺复杂成本最高；
5. 应用优先级：深紫外、高精度→JGS1；普通紫外、通用光学→JGS2；宽光谱、红外→JGS3；可见光、低成本、通用精密→BF33。
五、晶沐光电可供应产品

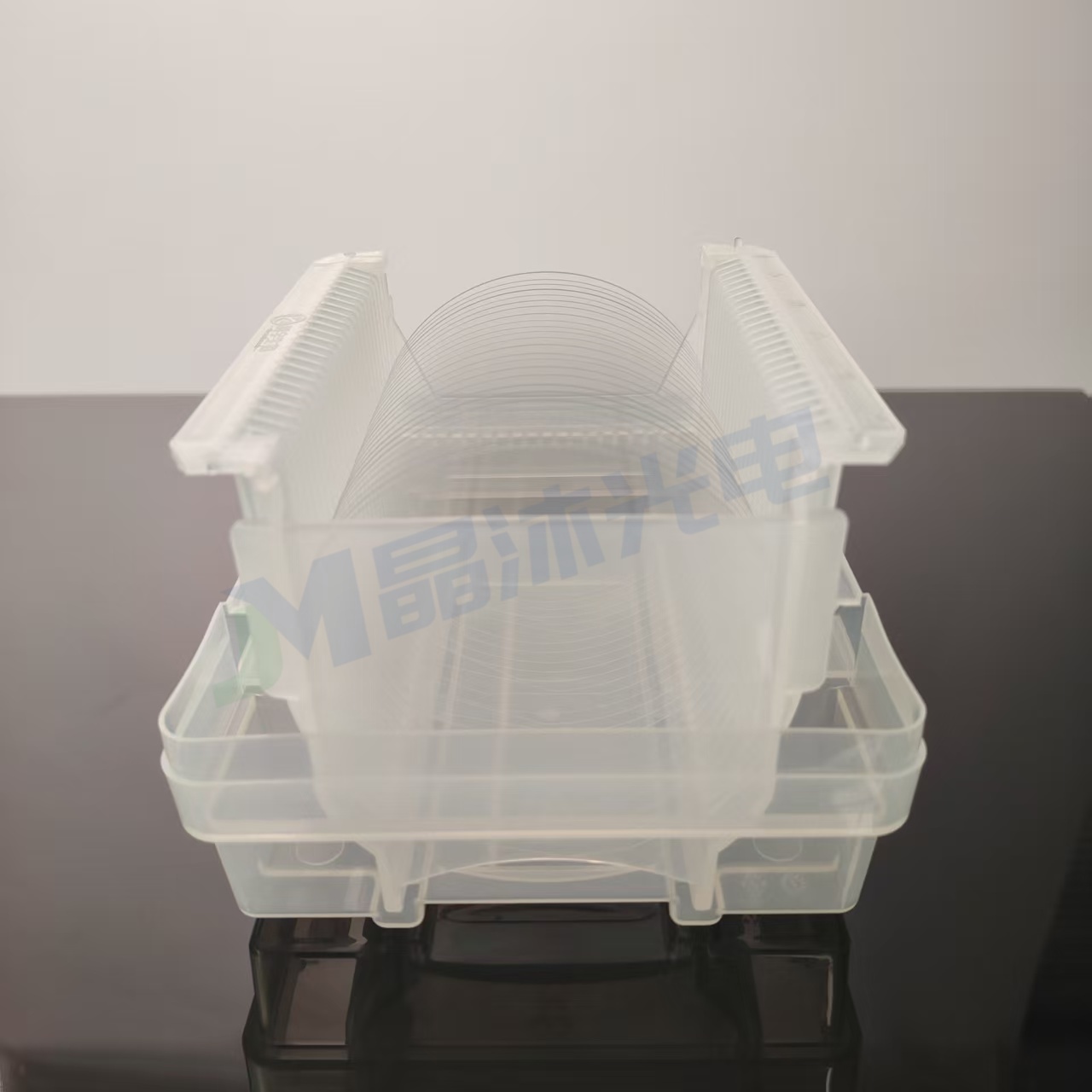

晶沐光电可稳定供应多种规格玻璃晶圆，满足科研及量产需求：
牌号（Brand）： JGS1 / JGS2 / ZTSQ-01 / YS-1320 / BF33
直径（Diameter）： 2 inch，4 inch，6 inch，8 inch，12 inch
厚度（Thickness）： 300 μm，500 μm，725 μm，1000 μm
光洁度（S/D）： 20/10，60/40，80/50
应用类型（Type）：
基板盖板（Glass Substrate / Cover）
光学窗口（Optical Window）
通孔封装工艺（TGV）
如需定制尺寸、厚度或特殊加工（开孔、镀膜、刻蚀等），欢迎进一步沟通。
