采购4H-半绝缘碳化硅衬底,这6个核心技术参数必看!

在第三代宽禁带半导体产业快速发展的当下,4H-半绝缘碳化硅(4H-SiC)衬底作为GaN外延的核心载体,直接决定下游射频、功率器件的性能与可靠性,其采购质量更是企业把控生产效率、降低成本损耗的关键环节。不少采购从业者在选型时,容易陷入“参数越多越好”“只看价格”的误区,忽略了与自身应用场景匹配的核心指标。今天,我们就结合行业采购经验与最新产品规范,梳理采购4H-半绝缘SiC衬底必须重点关注的6个技术参数,帮你避开选型陷阱,精准匹配采购需求。

一、晶体参数:筑牢GaN外延的“基础根基”

晶体质量是4H-半绝缘SiC衬底的核心竞争力,直接影响GaN外延层的缺陷密度,进而决定器件的寿命与稳定性,采购时需重点关注3个关键指标:

1.  晶型与晶向:优先选择<0001>晶向的4H型SiC衬底,这是GaN外延的最优适配晶型,其晶体结构与GaN的六方晶系匹配度最高,可有效降低晶格失配带来的缺陷风险。同时需确认晶向偏离度,工业级采购建议控制在±0.2°以内,研发级可放宽至±0.5°,避免因晶向偏差导致外延层生长异常。

2.  晶体完整性:重点关注微管密度、包裹物密度及多晶型占比。微管是SiC衬底的致命缺陷,会直接导致GaN器件漏电,工业级衬底建议控制在≤1 ea/cm²,研发级可放宽至≤15 ea/cm²;包裹物与多晶型区域会破坏晶体均匀性,优质衬底需保证包裹物密度≤1 ea/cm²,4H晶型占比≥99.9%,无明显六角空洞。

3.  摇摆曲线半高宽(FWHM):该参数直接反映晶体晶格的规整度,数值越小,晶体质量越好。采购时建议要求(0004)面FWHM≤60 arcsec,高端射频器件场景需控制在≤45 arcsec,可有效减少GaN外延过程中的位错缺陷。

二、电学参数:核心性能的“关键标尺”

4H-半绝缘SiC衬底的电学性能,直接决定GaN器件的寄生损耗与绝缘稳定性,其中电阻率是核心指标,需结合应用场景精准选型:

1.  电阻率:作为半绝缘衬底的核心指标,需根据器件类型差异化选择。高频射频器件(如5G功放、雷达)要求电阻率≥10¹⁰ Ω·cm,确保有效束缚射频信号,避免信号泄漏与寄生耦合;普通功率器件场景可放宽至≥10⁵ Ω·cm,但需保证全片电阻率均匀性,偏差控制在5%以内,避免局部绝缘性能不足影响器件可靠性。

2.  掺杂均匀性:4H-半绝缘SiC衬底通常通过钒掺杂实现半绝缘特性,采购时需确认掺杂均匀性,避免因掺杂不均导致局部电阻率波动,进而引发GaN外延层电学性能不一致,影响器件批次合格率。

三、机械与几何参数:保障生产适配性的“硬指标”

机械与几何参数直接影响衬底的加工适配性与外延工艺稳定性,采购时需重点关注尺寸精度与表面平整度,避免因参数偏差导致生产损耗:

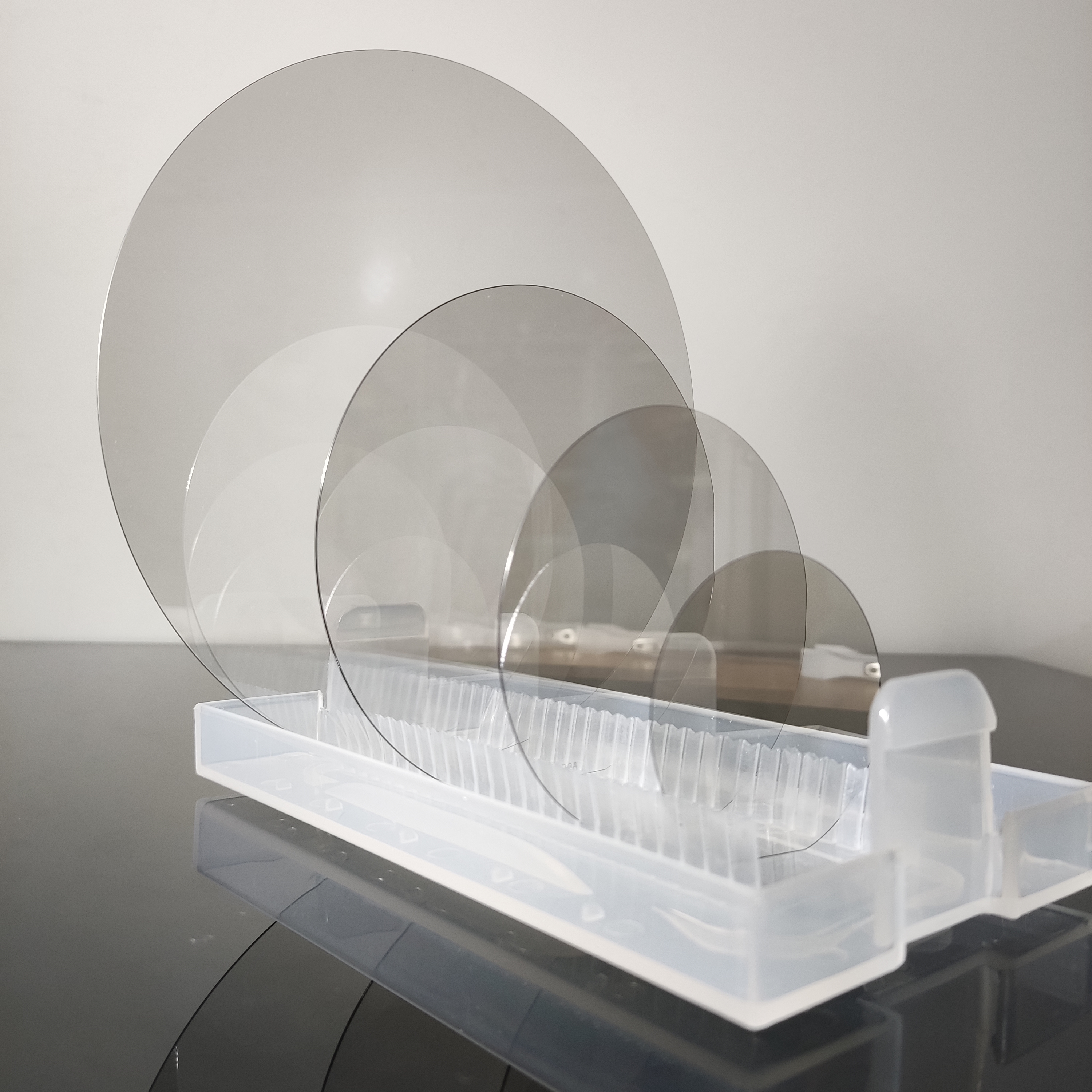

1.  尺寸规格:当前主流规格为4英寸、6英寸,8英寸正逐步实现产业化。采购时需结合自身晶圆生产线尺寸,优先选择标准化尺寸(如4英寸直径99.5~100mm、厚度500±25μm),同时确认主、次参考面的方向与长度,确保与外延设备精准适配,避免装片偏差。

2.  平整度与厚度均匀性:重点关注总厚度变化(TTV)、局部平整度(LTV)、翘曲度与弯曲度。工业级衬底建议TTV≤5μm、LTV≤2μm(5mm×5mm),翘曲度≤20μm、弯曲度控制在-15μm~15μm,可有效避免GaN外延过程中薄膜应力不均、开裂等问题;表面粗糙度(Ra)需≤0.2nm(5μm×5μm),确保外延层均匀生长。

3.  边缘质量:需确认衬底边缘无崩边、裂纹、缺口,崩边宽度与深度均不允许超过0.2mm,边缘需做倒角处理,避免后续加工过程中边缘破损,影响晶圆利用率与外延质量。

四、表面质量:外延生长的“直接保障”

衬底表面质量直接决定GaN外延层的生长效果,采购时需重点检查表面缺陷,避免因表面问题导致外延失败:

1.  表面缺陷:要求衬底正面(硅面)无橘皮、凹坑、划痕、沾污等缺陷,尺寸≥0.3μm的颗粒≤60个/片,划痕累计长度不超过晶圆直径,避免这些缺陷成为外延层的位错源,降低器件良率。

2.  表面处理:优先选择经过CMP(化学机械抛光)处理的衬底,确保表面平整度与洁净度,达到“外延就绪”状态(epi-ready),可直接用于GaN外延生长,减少企业后续处理成本与时间损耗。

五、杂质与热学参数:提升器件可靠性的“隐形关键”

这类参数虽不直接影响外延工艺,但会长期影响GaN器件的稳定性与使用寿命,采购时不可忽视:

1.  杂质含量:衬底中的金属杂质会导致器件漏电、性能退化,采购时需要求金属杂质含量≤5×10¹² atoms/cm²,避免杂质扩散至GaN外延层,影响器件长期可靠性。

2.  热导率:4H-SiC衬底的核心优势之一是高效散热,采购时需确认热导率在350~450 W/(m·K)范围内,确保后续GaN器件工作时产生的焦耳热能快速导出,避免器件因过热失效,尤其适用于高频高功率器件场景。

六、采购补充建议:适配场景,兼顾性价比

除上述核心参数外,采购时还需结合自身应用场景灵活调整:射频器件场景优先严控电阻率、晶体完整性与表面质量;功率器件场景可适当放宽部分参数,重点关注尺寸精度与热导率;研发场景可选择研发级衬底,平衡参数与成本。

同时,需要求供应商提供完整的检测报告,明确各项参数的实测值,确保与采购要求一致;优先选择具备规模化生产能力、供应链稳定的供应商,避免因衬底批次差异导致生产中断。

总结来说,4H-半绝缘SiC衬底的采购选型,核心是“匹配应用场景、聚焦关键参数”,无需盲目追求高端参数,也不能忽视基础指标。把握好以上6个核心技术参数,既能精准匹配生产需求,又能有效控制采购成本、提升器件良率,为企业的半导体器件生产筑牢基础。
