随着高效功率电子器件需求的快速增长，碳化硅（SiC）已成为最重要的第三代半导体材料之一。在众多SiC多型体中，4H-SiC凭借优异的电学性能和热学性能，已成为高功率、高频电子器件的主流衬底材料。
如今，4H-SiC晶圆广泛应用于：
新能源汽车
光伏与储能系统
工业逆变器
轨道交通
航空航天电子
快充设备
随着这些行业的快速发展，高质量SiC晶圆制造技术也正在持续升级。本文将系统介绍4H-SiC的材料特性，以及高品质4H-SiC晶圆制造中的关键加工工艺。

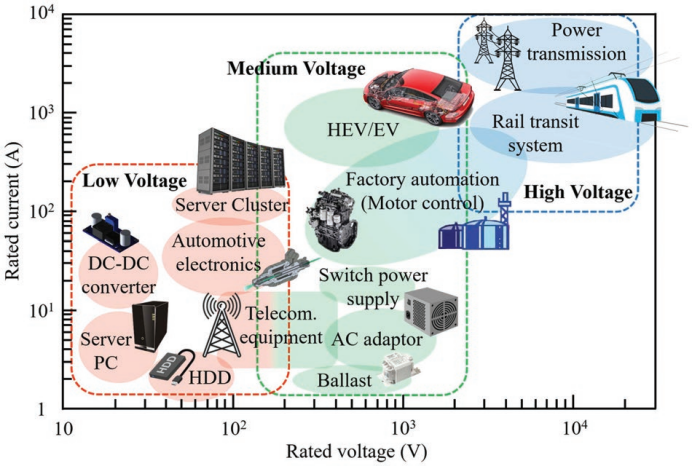

图 1.基于 4H-SiC 的电子设备的主要应用领域。
碳化硅由硅（Si）和碳（C）之间的强共价键构成。Si-C键长约为1.89 Å，键能高达289 kJ/mol。
这种极强的原子结合力赋予了SiC一系列优异性能：
Ø 超高硬度
Ø 优异导热性
Ø 极强化学稳定性
Ø 耐高温性能
Ø 优秀耐磨性
相比传统硅材料，SiC能够在高电压、高温、高频等极端工况下保持稳定运行，因此成为下一代功率半导体的重要基础材料。
由于晶体堆垛方式不同，SiC拥有超过200种多型体（Polytypes）。
其中最常见的包括：
l 3C-SiC
l 4H-SiC
l 6H-SiC
它们之间的主要区别在于Si-C双原子层的堆垛顺序不同。
其中，4H-SiC在电子迁移率、击穿电场以及器件制造兼容性方面表现最佳，因此成为功率器件领域最主流的晶圆材料。

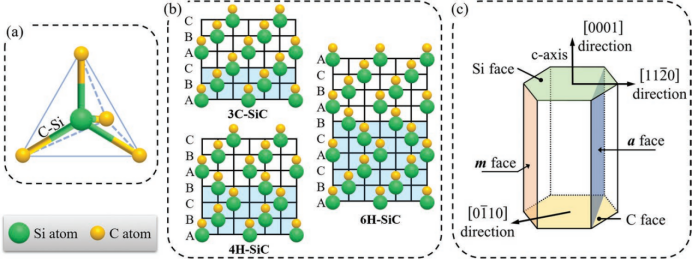

图 2. 示意图：a）由硅-碳键构成的四面体结构；b）3C、4H 和 6H 型硅碳材料中硅-碳双层的堆叠顺序；c）六边形硅碳材料的主要晶面。

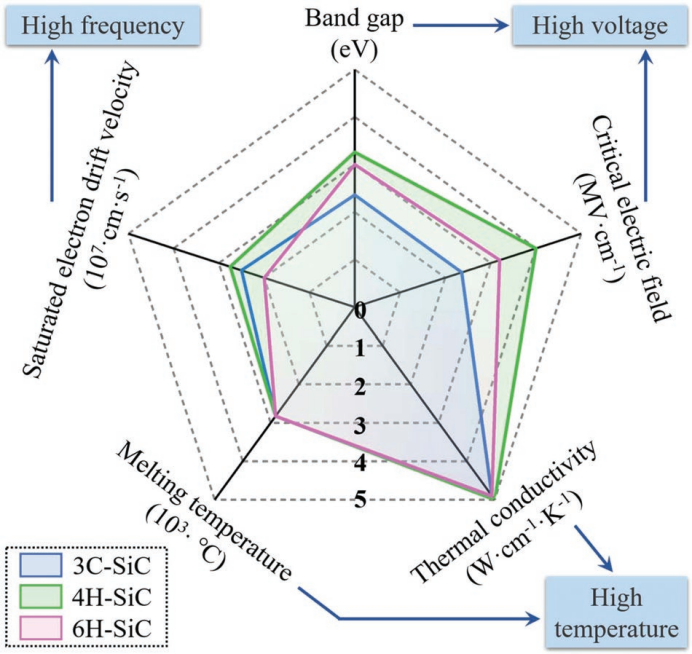

图 3.3C-、4H-和 6H-型碳化硅的物理性质与电子性质比较。
六方结构4H-SiC具有两个重要极性晶面：
Si面（[0001]）
C面（[0001̅]）
不同晶面在加工过程中表现出不同的化学和机械特性。
在实际半导体制造中，Si面由于表面稳定性更高，更适合外延生长，因此应用更广泛。
与此同时，4H-SiC材料的各向异性也增加了加工难度，尤其是在高精度抛光和平坦化处理中。
由于SiC具有“高硬度+脆性”双重特点，其晶圆制造需要多道超精密加工工艺协同完成。
标准4H-SiC晶圆加工流程通常包括：
l 多线切割
l 边缘倒圆
l 研磨
l 研磨抛（Lapping）
l 化学机械抛光（CMP）
制造流程首先从晶锭切片开始。
4H-SiC晶锭通过多线切割技术被切割成薄晶圆。
由于SiC硬度极高，通常需要采用金刚石磨料进行切割。
然而，线切割过程不可避免地会产生：
ü 表面划痕
ü 残余应力
ü 亚表面损伤
ü 厚度不均
因此后续工艺对于修复表面质量至关重要。
切片完成后，需要对晶圆边缘进行倒圆处理。
其主要作用包括：
u 提升机械强度
u 降低崩边风险
u 防止后续加工开裂
由于SiC材料脆性较高，边缘缺陷极易扩展，因此边缘轮廓精度对于晶圆良率十分关键。
研磨工艺主要用于：
u 快速减薄晶圆
u 提升厚度均匀性
u 改善表面平整度
通常采用金刚石砂轮进行高精度研磨。
由于SiC材料极硬，研磨过程中需要严格控制：
u 表面损伤
u 热应力
u 去除效率
该工艺也是后续精密抛光的重要基础。
Lapping工艺进一步改善晶圆平行度，并去除切割与研磨过程中产生的亚表面损伤。
这一阶段对于后续外延生长质量尤为重要。
通过多阶段Lapping处理，可以有效降低表面粗糙度并提高晶圆几何精度。
在所有加工环节中，CMP（Chemical Mechanical Polishing，化学机械抛光）被认为是4H-SiC晶圆制造中最关键的工艺。
CMP的主要目标包括：
l 获得原子级表面光洁度
l 提高全局平坦度
l 降低表面缺陷
l 实现无损伤表面
由于SiC兼具高硬度与高化学稳定性，其CMP难度远高于传统硅晶圆。
强Si-C共价键导致材料去除难度极高。
传统抛光液对SiC反应效率有限。
Si面或C面的CMP通常需要3–5小时。
CMP工艺成本约占整个4H-SiC晶圆加工成本的30%–40%。
随着晶圆尺寸从4英寸向6英寸、8英寸发展，如何提升CMP效率、降低加工成本，已成为SiC行业的重要研究方向。
随着新能源汽车与新能源产业高速发展，未来4H-SiC晶圆市场需求将持续增长。
未来制造技术的发展重点包括
l 更高加工效率
l 更低CMP成本
l 更低缺陷密度
l 更优表面质量
l 新型CMP抛光液
l 超精密研磨与抛光设备
同时，自动化与AI工艺控制技术也将进一步提升晶圆加工一致性与量产能力。
4H-SiC凭借优异的物理与电学性能，已成为下一代功率半导体的核心材料。然而，其超高硬度与化学稳定性也使晶圆制造过程极具挑战。
从线切割、研磨到CMP抛光，每一道工艺都会直接影响最终晶圆质量。其中，CMP仍然是决定加工成本与效率的关键环节。未来，随着SiC加工技术不断进步，高品质4H-SiC晶圆将在新能源汽车、智能电网、工业自动化等领域发挥越来越重要的作用。
