随着新能源汽车、光伏储能、工业电源以及高频高压电子设备的快速发展，4H-SiC（4H型碳化硅）晶圆已成为第三代半导体领域最关键的基础材料之一。
然而，4H-SiC具有超高硬度、强共价键以及极强化学稳定性，这使其晶圆加工难度远高于传统硅材料。其中，CMP（Chemical Mechanical Polishing，化学机械抛光）是实现高质量SiC晶圆表面的核心工艺，也是当前SiC晶圆制造中最复杂、成本最高的关键环节之一。
本文将系统介绍4H-SiC晶圆CMP技术的发展现状、加工原理、关键工艺参数以及目前面临的主要挑战。
CMP技术最早出现于20世纪中期，最初主要用于玻璃和金属表面的平坦化处理。
1988年，IBM首次将CMP技术应用于集成电路制造，从此CMP逐渐成为半导体晶圆加工的核心工艺。CMP最大的优势在于能够同时实现：
全局平坦化（Global Planarization）
局部平坦化（Local Planarization）
因此，它被广泛应用于硅晶圆、化合物半导体以及先进封装领域。
1997年，CMP首次被用于SiC晶圆表面平坦化加工，开启了4H-SiC超精密抛光技术的发展。

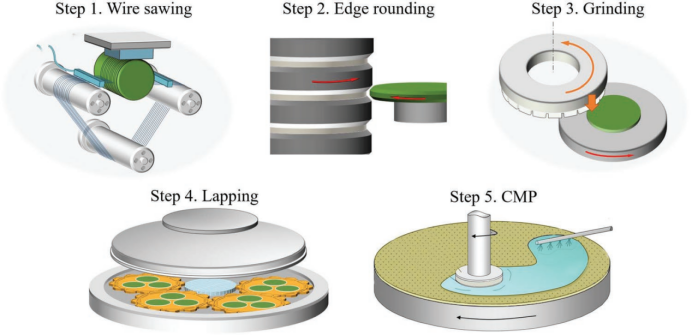

图 1.4H-SiC 晶圆典型制造流程示意图，包括线锯切割、边缘圆整、研磨、研磨抛光以及化学机械抛光等步骤。
该图展示4H-SiC晶圆从晶锭切割到CMP抛光的完整制造流程，包括：
Wire Sawing（线切割）
Edge Rounding（边缘倒圆）
Grinding（研磨）
Lapping（研磨抛）
CMP（化学机械抛光）
典型CMP系统主要由以下几个部分组成：
l 抛光液（Polishing Slurry）
l 抛光垫（Polishing Pad）
l 抛光设备（Polishing Machine）
l 抛光头（Polishing Head）
l 抛光盘（Polishing Plate）
在CMP过程中，4H-SiC晶圆被固定在抛光头底部。
抛光液持续滴加到抛光垫表面，在一定压力条件下，晶圆、抛光液以及抛光垫之间形成紧密接触，并通过相对旋转运动实现材料去除。
CMP的核心本质是：“化学氧化 + 机械去除”协同作用
具体过程包括：
1. 抛光液中的氧化剂首先氧化SiC表面；
2. 在晶圆表面形成较软的氧化层；
3. 抛光液中的磨粒通过机械摩擦去除氧化层；
4. 表面继续被氧化；
5. 再次机械去除；
通过不断循环“氧化—去除”过程，最终实现晶圆表面的超精密平坦化。

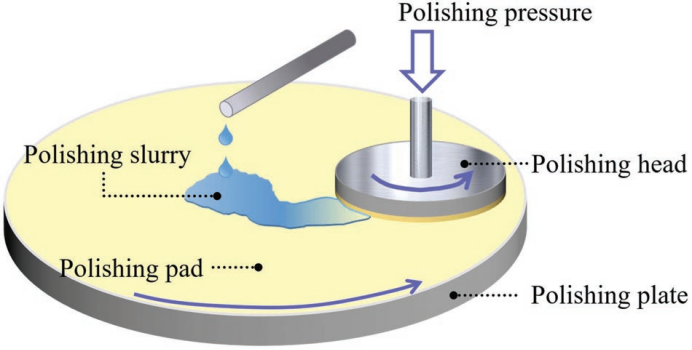

图 2.典型的化学机械抛光系统示意图
由于SiC具有极高硬度，早期CMP加工效率非常低。
研究表明：
机械抛光MRR约为：2–2.25 μm/h
CMP材料去除率通常低于：200 nm/h
相比传统硅晶圆，SiC CMP效率明显偏低。
目前，一个4H-SiC晶圆Si面或C面的CMP通常需要3–5小时。CMP工艺成本约占整个SiC晶圆加工成本的30%–40%。
尽管CMP去除效率较低，但其能够实现原子级表面质量。
研究发现：
当4H-SiC晶圆表面粗糙度Ra低于0.06 nm时，晶圆表面会形成典型的“原子级台阶结构（Step-Terrace Structure）”。
通过AFM（原子力显微镜）测量发现：h \approx 0.25\ \mathrm{nm}
这一数值与4H-SiC双原子层理论晶格高度高度吻合。这表明CMP技术已经能够实现真正的原子级超光滑表面。

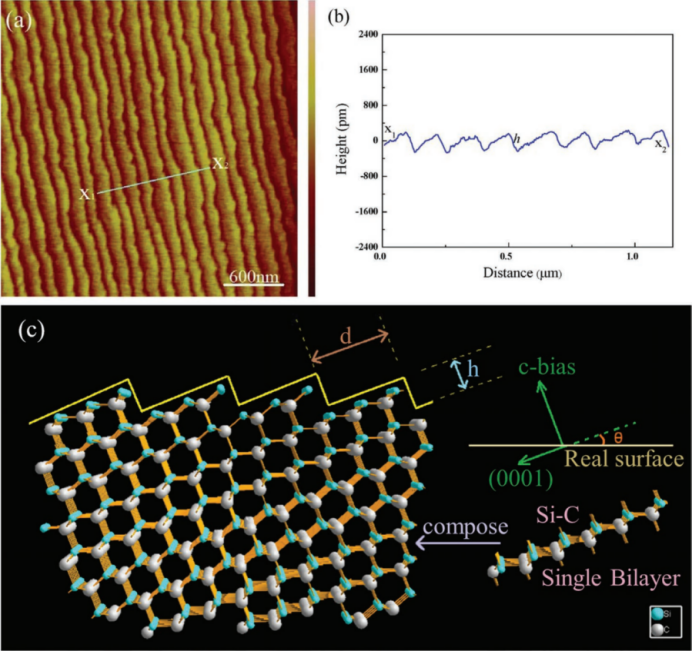

图 3. a) AFM 图像展示了 4H-SiC 晶片表面的原子台阶结构，b) 从 X1 到 X2 测量得到的原子台阶尺寸（如图 a 所示），以及 c) 4H-SiC 表面原子台阶结构的形成机制，其中 d 和 h 分别表示台阶的宽度和高度。
4H-SiC CMP的本质是：“氧化层生成 + 氧化层去除”的动态循环过程
首先，抛光液中的氧化剂对SiC表面进行氧化，形成较软的Si-C-O过渡氧化层。
随后，抛光液中的磨粒与抛光垫通过机械作用去除氧化层。
由于氧化层硬度低于SiC基体，因此能够被有效去除。
通过持续循环：
l 氧化
l 机械剥离
l 再氧化
最终实现晶圆表面逐层平坦化。
研究认为：“氧化反应”是CMP过程中的速率限制步骤
因此，提高氧化效率成为提升CMP加工效率的重要方向。

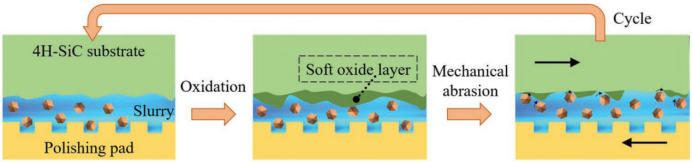

图 4.4H-SiC 沉积工艺的去除机制
由于SiC化学稳定性极强，研究人员不断尝试提升氧化能力。
最早采用：
H₂O₂作为氧化剂
胶体SiO₂作为磨粒
但MRR仍低于：200\ \mathrm{nm/h}
随后，高锰酸钾（KMnO₄）因强氧化能力受到广泛关注。
采用KMnO₄后：
MRR可达185 nm/h
表面粗糙度Ra约0.254 nm
在强酸环境下：
MRR \approx 308\ \mathrm{nm/h}
然而，仅提升氧化能力并不足够。
如果机械去除能力不足，氧化层无法及时剥离，CMP效率仍然受到限制。
因此：CMP效率优化的核心在于平衡：
化学氧化
机械去除
目前4H-SiC CMP仍面临以下关键问题：
超低MRR限制产能提升。
CMP是SiC晶圆加工中最昂贵的工艺之一。
6英寸与8英寸晶圆对平坦度提出更高要求。
划痕、亚表面损伤及残余缺陷仍影响器件良率。
传统抛光液体系可能带来废液处理问题。
未来4H-SiC CMP的发展重点包括：
l 高效率低损伤CMP
l 新型氧化剂体系
l 纳米磨粒技术
l 固结磨料CMP
l 电化学辅助CMP
l 等离子体辅助CMP
l AI智能工艺控制
l 超大尺寸晶圆均匀化加工
随着新能源汽车与高压功率器件市场持续扩张，高效率、低成本、高质量CMP技术将成为SiC产业的重要竞争核心。
CMP是4H-SiC晶圆制造中最核心、最复杂的工艺之一。虽然当前技术已经能够实现原子级超平滑表面，但低去除率、高成本以及复杂的化学机械耦合作用，仍然是制约SiC产业规模化发展的关键问题。
未来，随着先进抛光液、智能加工设备以及新型辅助CMP技术的发展，4H-SiC晶圆加工效率与表面质量有望进一步突破，为第三代半导体产业提供更强支撑。
