不同晶向β-Ga₂O₃衬底的制备及科研与市场应用区别分析

β-Ga₂O₃作为最稳定的Ga₂O₃晶型（加热至高温或达到熔点1800℃时，其他晶型均会转化为β相），具备4.5-4.9eV的超宽禁带、8MV/cm的高临界场强，其Baliga优值显著优于SiC和GaN，是下一代功率电子器件、深紫外探测器的核心衬底材料。不同晶向（如<100><001><110><-201><011>）的β-Ga₂O₃衬底，因晶体结构各向异性，导致其制备工艺、晶体质量、电学性能存在显著差异，进而决定了其在科研探索与市场应用中的不同定位。本文将系统分析五种典型晶向衬底的制备差异及应用区别，为相关研发与产业化选型提供参考。

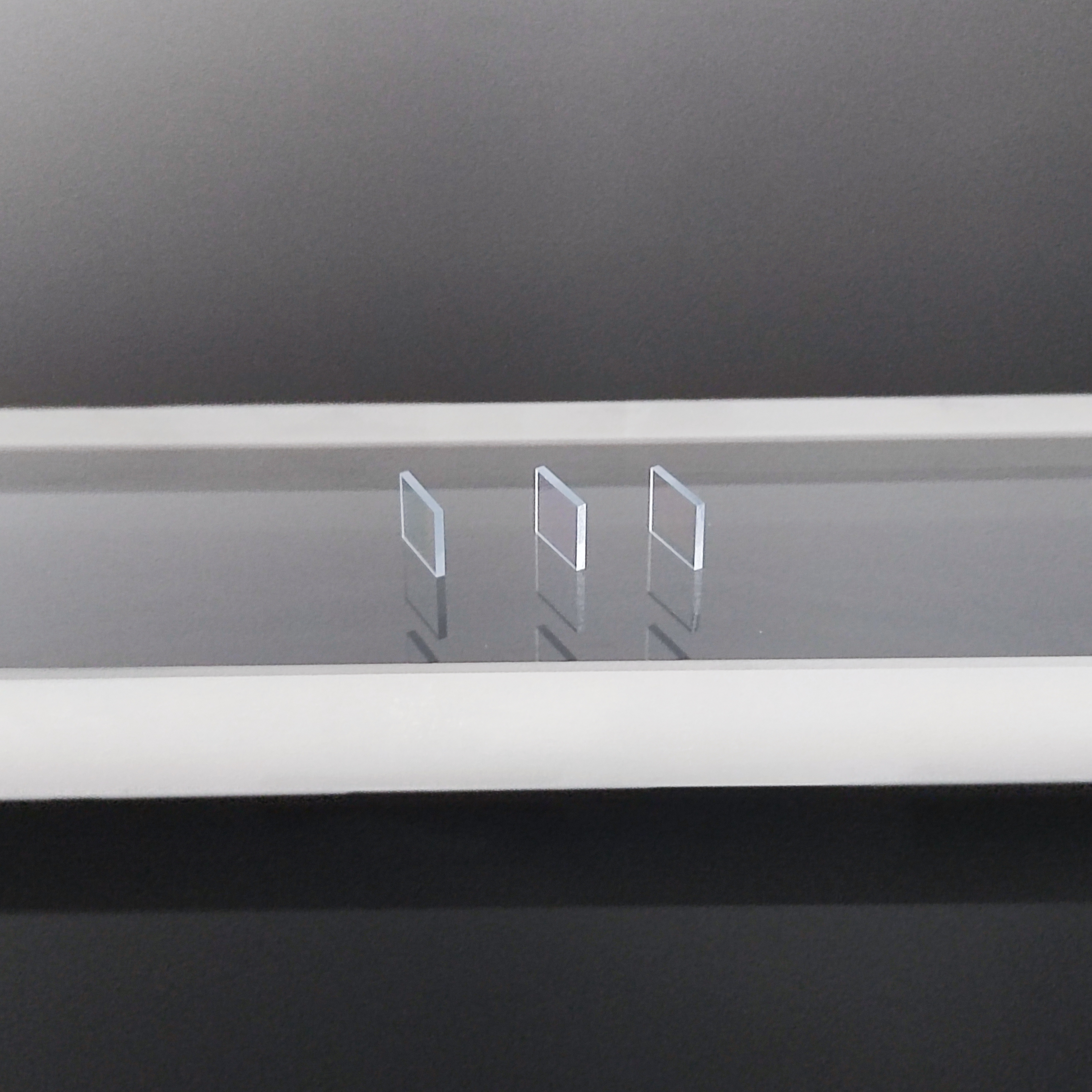

一、不同晶向β-Ga₂O₃衬底的制备过程区别

β-Ga₂O₃衬底的制备核心流程包括单晶生长、切割抛光、掺杂调控三大环节，主流生长方法有边缘限定薄膜流法（EFG）、垂直布里奇曼法（VB）、丘克拉斯基法（CZ）等，其中EFG法因可制备大尺寸晶圆、成本较低成为主流，VB法则凭借低成本、高结晶质量的优势，有望成为大尺寸衬底量产的核心技术。不同晶向的晶体结构差异，导致其在生长难度、工艺参数、缺陷控制等方面存在明显区别，具体如下：

（一）<100>晶向β-Ga₂O₃衬底

1.  生长特性：该晶向层间相互作用较弱，<100>B面的表面能仅为0.34 J/m²，与石墨、二硫化钼等二维材料表面能相当，易形成类范德华外延的生长模式，导致成核初期易出现岛状生长，孪晶密度较高，单晶生长难度大。其分子束外延（MBE）生长速率极低，主要因易形成挥发性亚氧化物Ga₂O，难以满足工业化生产需求。

2.  核心工艺：多采用EFG法或VB法生长，需严格控制温场梯度，优化固液界面形貌，抑制孪晶形成；切割过程中需规避解理面影响，避免晶体开裂；抛光后需通过X射线衍射（XRD）检测调控晶体取向，减少缺陷。

3.  关键难点：外延生长难度高，传统方式下外延层孪晶密度高；晶体均匀性差，难以制备大尺寸（6英寸及以上）衬底；掺杂均匀性控制难度大，影响电学性能稳定性。

（二）<001>晶向β-Ga₂O₃衬底

1.  生长特性：属于（010）晶带，无大尺寸生长的根本性限制，可通过EFG法实现大尺寸单晶生长，目前已有2英寸高质量商用衬底，且可拓展至更大尺寸，是目前产业化最成熟的晶向之一。其同质外延难度中等，卤化物气相外延（HVPE）生长速率可达25μm/hr，适合规模化制备。

2.  核心工艺：主流采用EFG法生长，可制备板状单晶，生长过程中需控制晶体生长方向与B轴匹配，避免小角度晶界和孪晶形成；掺杂以n型（Sn或Si掺杂）为主，掺杂浓度可稳定控制在10¹⁹ cm⁻³以上；切割后需进行高精度抛光，确保表面粗糙度达标，XRD摇摆曲线半高宽（FWHM）可控制在400 arcsec以内。

3.  关键难点：HVPE生长过程中易引入Cl杂质和缺陷，导致薄膜表面粗糙，需额外增加抛光工序；高温生长过程中易出现热应力不均，影响晶体平整度。

（三）<110>晶向β-Ga₂O₃衬底

1.  生长特性：晶体对称性介于<100>与<001>之间，原子排列致密，晶格完整性较好，外延生长时晶格失配度较低，易形成高质量外延层。其生长速率中等，兼顾晶体质量与制备效率，适合异质外延器件制备。

2.  核心工艺：多采用MOCVD（金属有机化学气相沉积）或MBE法生长，衬底温度控制在600-1000℃，需精确调控反应源流量比，确保化学计量比稳定；切割时需精准定位晶向，避免晶向偏差导致的性能劣化；抛光后表面粗糙度可控制在较低水平，为外延生长提供良好基底。

3.  关键难点：晶向定位精度要求高（偏差需控制在±1°以内），切割工艺复杂，易产生表面缺陷；掺杂均匀性调控难度较大，尤其是P型掺杂仍处于研发阶段。

（四）<-201>晶向β-Ga₂O₃衬底

1.  生长特性：属于（010）晶带，可通过EFG法实现6英寸单晶生长，但同质外延层易出现高密度堆垛层错，晶体缺陷控制难度大。其表面原子密度低、表面能低，可增强载流子注入效率，接触电阻极低，是高性能器件的潜在选择。

2.  核心工艺：采用EFG法生长时，需优化温场结构，减少热应力，抑制堆垛层错形成；通过光增强金属辅助化学蚀刻工艺制备沟槽接触结构，可进一步降低接触电阻；掺杂以n型为主，需控制掺杂浓度，避免缺陷增多。

3.  关键难点：外延层缺陷密度高，需通过工艺优化减少堆垛层错；蚀刻工艺精度要求高，影响接触性能；大尺寸衬底制备时易出现裂纹，成品率较低。

（五）<011>晶向β-Ga₂O₃衬底

1.  生长特性：晶体结构天然规避线形缺陷，缺陷抑制能力强，XRD双曲线摇摆曲线半高宽可低至32.1 arc sec，晶体取向分布集中，峰位接近理论值，表面质量优异，Ra值可小于0.5nm。其与AlGaO、InGaO等多元固溶体材料的晶格失配度小于1.5%，外延兼容性广。

2.  核心工艺：可采用铸造法或自主研发的专用生长设备制备，支持VB法规模化生长，提供UID、Sn、Mg/Fe三种掺杂类型，适配不同器件需求；切割时短边定位<100>晶向，确保器件制备稳定性；支持单面/双面抛光定制，晶向偏差严格控制在±1°以内。

3.  关键难点：生长工艺复杂度高，对设备精度要求高；掺杂类型调控难度大，需精准控制掺杂浓度均匀性；目前量产规模较小，成本较高。

二、不同晶向β-Ga₂O₃衬底在科研与市场应用中的区别

不同晶向衬底的制备难度、晶体质量、电学性能（如电子迁移率、击穿电压、接触电阻）差异，决定了其在科研探索与市场应用中的定位差异——科研端聚焦高性能、新场景突破，市场端侧重低成本、规模化、稳定性，具体区别如下：

（一）科研应用区别

科研应用核心目标是突破材料性能极限、探索新型器件结构，侧重衬底的特殊性能的挖掘，不同晶向的研究重点与应用场景各有侧重：

1.  <100>晶向：孪晶控制与新型生长模式研究

因该晶向易形成孪晶、生长难度大，目前主要用于基础研究，核心方向包括：范德华外延生长模式的调控、孪晶缺陷抑制技术、低表面能特性的应用探索；同时，其层间作用弱的特性，可用于二维异质结器件、柔性器件的研发，为新型半导体器件提供理论与技术支撑，但尚未进入实用化研究阶段。

2.  <001>晶向：产业化工艺优化与器件性能提升

作为目前最成熟的晶向之一，科研端聚焦产业化相关的工艺优化，核心方向包括：大尺寸（6英寸及以上）衬底生长工艺改进、HVPE外延缺陷控制、掺杂均匀性提升；同时用于肖特基势垒二极管（SBD）、场效应晶体管（FET）的性能优化，已实现击穿电压超过1kV的器件演示，是连接科研与产业化的核心晶向。

3.  <110>晶向：异质外延与高频器件研发

依托其晶格完整性好、外延兼容性强的优势，科研端主要用于异质外延结构研究，如β-Ga₂O₃与AlGaO、GaN的异质结制备，探索高频、高功率器件的性能极限；同时用于深紫外探测器的研发，利用其晶体对称性优势，提升探测器的响应速度与灵敏度，目前处于性能优化与结构创新阶段。

4.  <-201>晶向：低接触电阻器件与光电性能突破

因该晶向接触电阻极低（可低至0.23 kΩ·mm），且光电性能优异，科研端主要用于高性能光电器件研发，如不对称自供电深紫外探测器，其响应度可达13.17 mA·W⁻¹，光暗电流比显著提升；同时探索其在高频功率器件中的应用，重点突破缺陷控制与器件集成技术，目前处于实验室原型验证阶段。

5.  <011>晶向：超高压器件与新型外延结构研发

凭借其优异的缺陷抑制能力、低表面势垒高度，科研端主要用于超高压功率器件研发，适配特高压输变电等场景；同时利用其外延兼容性广的优势，探索多波段深紫外探测器、量子阱激光器等新型器件，目前已实现核心性能突破，正逐步向实用化过渡。

（二）市场应用区别

市场应用核心目标是低成本、规模化、高可靠性，优先选择制备成熟、性能稳定、性价比高的晶向，不同晶向的产业化程度与应用场景差异显著，具体如下：

1.  <100>晶向：暂未实现产业化应用

因生长难度大、缺陷多、大尺寸制备困难，目前尚无规模化量产，仅用于实验室基础研究，未进入市场应用阶段。未来若能突破孪晶控制与大尺寸生长技术，可能在柔性电子、二维异质结器件领域实现应用，但短期内产业化前景有限。

2.  <001>晶向：主流产业化晶向，应用最广泛

产业化程度最高，已实现2英寸衬底量产，可拓展至更大尺寸，成本相对较低，主要应用于中高压功率器件（如600V-10kV的SBD、MOSFET）、普通深紫外探测器，适配新能源汽车充电桩、电网配电、紫外消毒等场景。其优势在于制备工艺成熟、性能稳定、性价比高，是目前市场上最主流的β-Ga₂O₃衬底晶向，占据市场主导地位。

3.  <110>晶向：中高端器件规模化试点

产业化程度中等，已实现小批量量产，成本高于<001>晶向，主要应用于中高端功率器件（如高频MOSFET）、高精度深紫外探测器，适配5G基站电源、航空航天、高端医疗等对器件性能要求较高的场景。其核心优势是晶格完整性好、外延质量高，器件可靠性优于<001>晶向，目前正逐步扩大市场份额。

4.  <-201>晶向：小众高端场景试点应用

产业化程度较低，仅实现小批量试产，成本较高，主要应用于高端光电器件（如高响应度深紫外探测器）、特殊高频功率器件，适配空间探测、高端传感等小众高端场景。因接触电阻极低，器件性能优势显著，但受限于制备工艺复杂度与成本，短期内难以实现大规模普及。

5.  <011>晶向：新型高端场景产业化突破

产业化程度逐步提升，已实现样品量产与合作咨询，成本高于<001>、<110>晶向，主要应用于超高压功率器件（如特高压输变电设备）、新型光电器件（如多波段深紫外探测器），适配5G基站、特高压电网等高效能场景。其核心优势是缺陷少、电接触性能优、外延兼容性广，是未来高端β-Ga₂O₃衬底的核心发展方向之一，目前正逐步实现国产化替代。

三、核心总结

1.  制备层面：<001>晶向制备最成熟、成本最低，适合规模化量产；<011>、<-201>晶向性能优异但制备难度大、成本高；<110>晶向兼顾性能与制备难度，处于中高端量产阶段；<100>晶向生长难度最大，暂未实现产业化。晶体缺陷控制、大尺寸生长、掺杂均匀性是不同晶向制备过程中的核心差异化难点。

2.  科研层面：<100>聚焦基础生长模式研究，<001>聚焦产业化工艺优化，<110>聚焦异质外延与高频器件，<-201>聚焦低接触电阻与光电性能突破，<011>聚焦超高压器件与新型外延结构，各晶向形成互补的研究格局。

3.  市场层面：<001>是当前主流，覆盖中低端通用场景；<110>逐步拓展中高端场景；<011>、<-201>瞄准高端小众场景，产业化潜力巨大；<100>短期内无市场应用价值。未来，随着制备工艺的优化，<011>、<110>晶向有望逐步替代部分<001>晶向，占据中高端市场主导地位，而<-201>晶向将在高端光电器件领域实现突破。
