氮化铝单晶衬底在第四代半导体中的优势特性，并且在产业化制备方面制约氮化铝衬底的因素有哪些？
随着半导体产业向极端工况、高频高压、深紫外光电领域迭代，以超宽禁带为核心特征的第四代半导体成为全球科技竞争的核心赛道。氮化铝（AlN）单晶衬底凭借独一无二的材料本征优势，成为支撑深紫外LED、6G太赫兹、航天军工、高压功率器件等高端应用的关键基底材料，是第四代半导体体系中不可或缺的核心载体。与此同时，氮化铝单晶衬底受制于生长工艺、材料成本、产业链配套等多重难题，产业化进程仍面临诸多瓶颈。本文系统梳理其核心优势特性，并深度剖析产业化制备的制约因素，为该材料的技术突破与规模化应用提供参考。
一、氮化铝单晶衬底在第四代半导体中的核心优势特性
第四代半导体对衬底材料提出了超宽禁带、高热导率、高击穿场强、低介电损耗、化学稳定、晶格适配等严苛要求，氮化铝单晶衬底完美契合这一需求，相比硅、碳化硅（SiC）、氮化镓（GaN）等传统衬底，具备不可替代的性能壁垒。
1. 超宽禁带与极致电学性能，适配极端高压高频场景
氮化铝单晶拥有6.2eV的超宽禁带宽度，是目前商业化半导体衬底中禁带最宽的材料之一，远高于SiC（3.2eV）、GaN（3.4eV），这一特性赋予其极强的绝缘性和抗击穿能力。其击穿电场强度高达15.4MV/cm，可承受远超传统半导体的工作电压，在高压功率器件、核聚变探测、航天电源等极端高压场景中表现卓越。同时，氮化铝介电常数低（ε=8.5）、高频损耗极低（tanδ＜0.001），信号传输损耗远小于SiC，完美适配6G太赫兹通信、高频雷达、射频器件等高频应用，是突破高频传输瓶颈的核心衬底。
2. 超高热导率，破解极端工况散热难题
第四代半导体器件往往在高功率、高密度集成下工作，散热能力直接决定器件寿命与稳定性。氮化铝单晶室温热导率可达200-320W/(m·K)，是硅的5-8倍、GaN的3倍以上，仅次于金刚石，具备极强的热量传导能力。在高温高频器件、深紫外LED、大功率激光器中，可快速疏散器件工作产生的热量，避免热累积导致的性能衰减，大幅提升器件耐高温极限与工作寿命，甚至可支撑器件在300℃以上高温环境下稳定运行超10万小时。
3. 优异的化学与物理稳定性，适配严苛服役环境
氮化铝单晶熔点高达2200℃，在1500℃高温下仍能保持优异的绝缘性与结构稳定性，同时具备极强的抗腐蚀、抗辐照能力，可抵御太空射线、核辐射、酸碱腐蚀等极端环境。在航空航天、深空探测、核工业等领域，能大幅提升器件抗辐照能力与使用寿命，例如可将空间站电源系统使用寿命延长至15年以上，是传统衬底无法替代的“极端工况专用材料”。此外，氮化铝机械强度高、硬度接近蓝宝石，耐磨抗冲击，进一步提升器件的结构可靠性。
4. 晶格适配性强，支撑高质量外延生长
对于AlN基、GaN基超宽禁带器件而言，衬底与外延层的晶格失配率直接决定器件缺陷密度与性能。氮化铝单晶与GaN、AlGaN等外延材料晶格常数高度匹配，热膨胀系数差异极小，可实现同质/准同质外延生长，大幅降低位错密度、减少应力开裂，提升外延层晶体质量。相比蓝宝石、硅等异质衬底，能有效解决晶格失配导致的器件漏电、效率低下等问题，是深紫外LED、紫外探测器、高频器件实现高性能量产的最优衬底选择。
5. 光学性能独特，深耕深紫外光电领域
氮化铝单晶对深紫外波段（200-280nm）具备极高的透光率，是极少数能实现深紫外光高效传输的单晶材料，这一特性使其成为深紫外LED、紫外杀菌器件、水质监测探测器的核心衬底。在消杀防疫、生物医疗、环境监测等领域，氮化铝基深紫外器件具备无汞环保、高效稳定的优势，市场需求持续攀升。
二、产业化制备层面制约氮化铝单晶衬底的核心因素
尽管氮化铝单晶衬底性能优势显著，但受制于材料生长、加工、产业链配套等环节的技术壁垒与成本压力，目前全球仍处于小批量试制向规模化量产过渡的阶段，大尺寸、高质量、低成本产业化仍面临多重制约。
1. 晶体生长工艺壁垒高，质量与尺寸难以兼顾
目前氮化铝单晶主流制备工艺为物理气相传输法（PVT），该工艺需在2000℃以上高温、高压惰性氛围下进行，热场设计、温场控制、气氛调控难度极大。一方面，高温下AlN粉体易分解、挥发，晶体生长速率极慢（通常小于50μm/h），生长周期长达数天，产能极低；另一方面，生长过程中易出现多晶夹杂、位错密度高、应力不均、晶体开裂等问题，大尺寸（4英寸及以上）单晶成品率不足30%，2英寸以上高质量衬底依旧稀缺。同时，助熔剂法等替代工艺虽能降低生长温度，但存在杂质污染、晶体纯度不足等缺陷，难以满足高端器件需求。
2. 高纯度原料依赖进口，供应链受制于人
高质量氮化铝单晶对原料纯度要求极高，需使用99.999%以上的高纯度AlN粉体，且粉体粒径、分散性、氧含量需严格控制。目前全球高纯度AlN粉体核心产能集中在少数海外企业，国内粉体纯度、均匀性难以满足高端单晶生长需求，存在明显的供应链卡脖子问题。原料依赖进口不仅推高生产成本，还导致供货周期长、产能受限，直接制约衬底规模化量产。
3. 加工难度大，良率低导致成本居高不下
氮化铝单晶莫氏硬度达8-9，质地硬脆，切割、研磨、抛光、清洗等后道加工工艺难度极大。激光切割易产生微裂纹，传统机械加工易出现崩边、破损，衬底加工良率不足60%，加工成本占总成本的40%以上。同时，大尺寸衬底的平面度、粗糙度、翘曲度控制难度极高，需专用高精度加工设备，而高端加工装备同样依赖进口，进一步推高产业化成本。目前2英寸PVT法氮化铝衬底单价仍居高不下，远高于SiC、GaN衬底，限制了下游器件的规模化应用。
4. 掺杂与器件适配技术瓶颈，制约应用落地
氮化铝超宽禁带特性导致掺杂难度极大，常规掺杂剂难以激活载流子，n型、p型掺杂均匀性与浓度难以控制，无法满足器件导电调控需求。同时，衬底与电极的欧姆接触工艺不成熟，常规金属化工艺易出现接触电阻大、稳定性差等问题，导致器件性能不达预期。此外，同质外延工艺尚未完全成熟，外延层缺陷密度控制、大面积均匀生长等技术仍需突破，制约了高端器件的批量量产。
5. 产业链配套不完善，产学研协同不足
氮化铝单晶衬底产业化是一个涵盖原料、装备、生长、加工、外延、器件的完整链条，目前国内产业链存在明显断层：高端生长炉、加工设备依赖进口，专用耗材国产化率低；下游器件企业对氮化铝衬底认知不足，工艺适配性研发滞后；高端技术人才稀缺，具备高温晶体生长经验的专业人才缺口大，产线调试周期长。同时，产学研转化效率偏低，实验室技术难以快速落地为量产工艺，导致产业化进程缓慢。
三、总结与展望
氮化铝单晶衬底凭借超宽禁带、高热导率、高稳定性、晶格适配等核心优势，是第四代半导体迈向极端工况、高频光电领域的关键支撑，在深紫外、6G、航天军工、高压功率器件等领域具备不可替代的战略价值。当前产业化的核心矛盾，集中在晶体生长、原料供给、加工工艺、产业链配套等环节的技术与成本瓶颈。
未来，随着热场优化、生长速率提升、国产化原料与装备突破、加工工艺改良，氮化铝单晶衬底有望逐步实现大尺寸、高质量、低成本量产。同时，依托产学研协同创新，攻克掺杂、外延、器件适配等技术难题，将进一步打通产业链闭环，推动氮化铝基第四代半导体器件全面商业化，助力全球半导体产业实现跨越式升级。

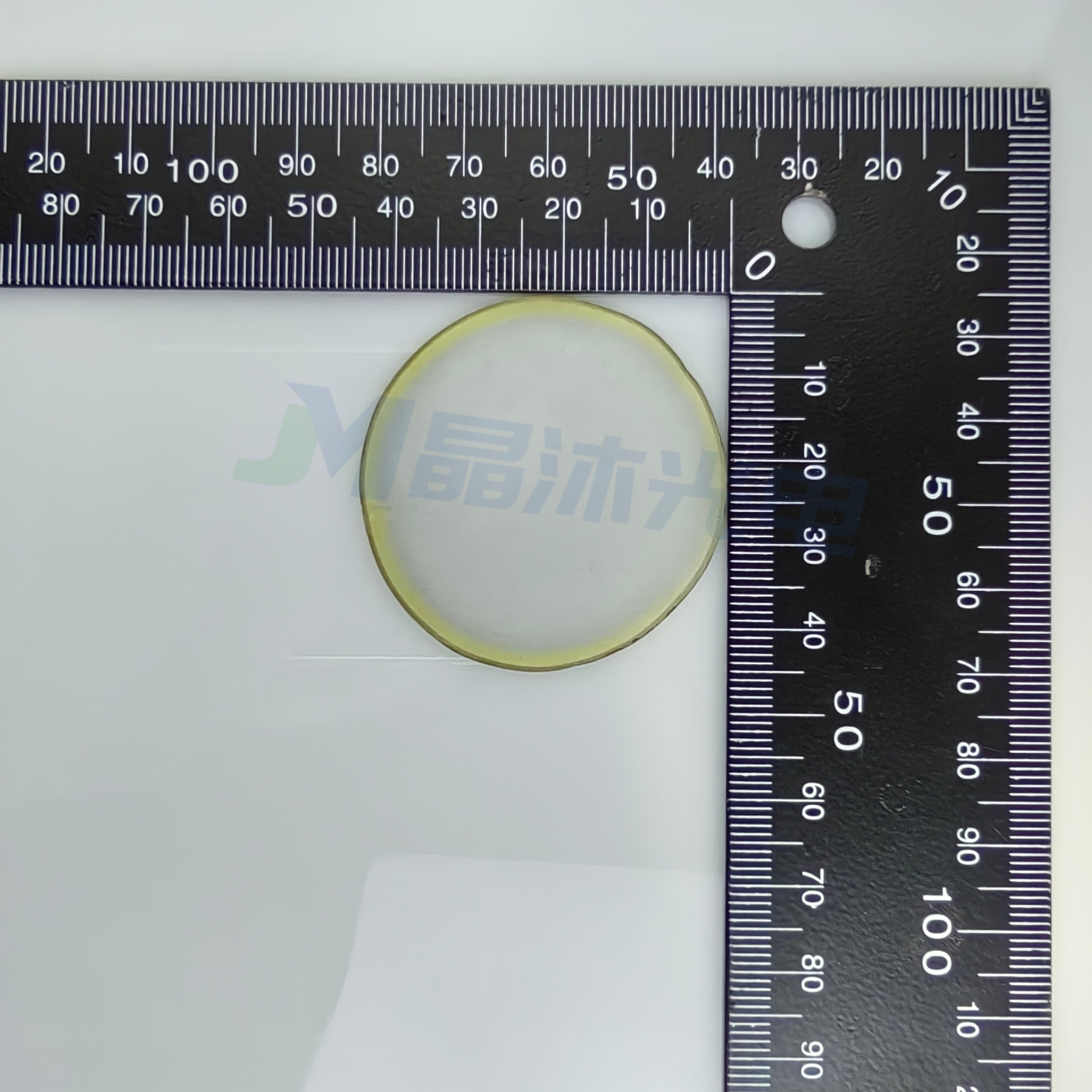

针对第四代半导体高端应用需求，晶沐光电可提供高品质氮化铝单晶衬底产品，核心参数如下：
晶向（Orientation）：<0001>，2H
直径（Diameter）：10*10mm、1inch、2inch
厚度（Thickness）：400~800μm
双晶摇摆曲线半高宽（FWHM）：＜150 arcsec
表面粗糙度（Ra）：<0.5nm
该系列产品晶体质量优异、参数稳定，可满足深紫外光电、高频射频、高压功率器件等领域的外延与器件制备需求，助力国产第四代半导体材料自主可控。
