高硼硅玻璃晶圆与石英玻璃晶圆在半导体应用中的区别
高硼硅玻璃晶圆与石英玻璃晶圆均是半导体制造领域的重要辅助材料，二者基于成分差异形成了截然不同的性能特质，进而决定了其在半导体应用中的定位、场景及适用工艺的显著区别。以下从核心性能、半导体应用场景、加工特性、成本及适配性等维度，详细解析二者的关键差异，聚焦半导体行业的实际应用需求，避免无关性能冗余。
一、核心成分与基础性能差异（半导体应用核心关联点）
二者的本质区别源于成分构成，这直接决定了其热学、光学、化学纯度等核心性能，而这些性能正是半导体制造中选择材料的关键依据。
1. 高硼硅玻璃晶圆
成分以SiO₂（含量＞80%）为基础，添加12%-15%的B₂O₃，辅以少量Al₂O₃、Na₂O等组分，属于多组分玻璃材料（如常见牌号BF33）。其核心性能贴合半导体中低端工艺需求，具体表现为：
• 热学性能：热膨胀系数约3.3×10⁻⁶/K（20-300℃），可长期在450℃高温下工作，具备较好的热冲击抗性，能承受一定幅度的急冷急热，但无法耐受半导体高端工艺中的高温环境（如1000℃以上的热处理）；
• 光学性能：可见光及近红外波段透光率≥90%，但在深紫外波段（＜300nm）基本不透明，荧光现象远低于普通钠钙玻璃，适合对荧光干扰有要求的场景（如部分成分检测相关半导体器件）；
• 化学纯度：金属杂质含量高于石英玻璃，化学稳定性优良，耐酸性能仅次于石英玻璃（ISO耐酸等级1级），耐碱性能中等（ISO耐碱等级2级），可耐受半导体常规蚀刻工艺的化学环境；
• 电学性能：良好的电气绝缘体，介电常数在1GHz下约4.4，损耗因子低，可满足常规半导体绝缘需求。
2. 石英玻璃晶圆
成分以高纯度SiO₂为主，纯度通常≥99.9%，高端半导体应用中采用的合成石英（如JGS1、JGS2牌号）纯度可达99.999%以上，金属杂质总量低于0.2ppm，属于单一组分玻璃材料（也称为熔融石英）。其核心性能适配半导体高端、精密工艺，具体表现为：
• 热学性能：热膨胀系数极低，约5.5×10⁻⁷/cm/cm℃（仅为高硼硅玻璃的1/6左右），软化点高达1780℃，长期使用温度可达1100℃，短期使用温度可至1300℃，能耐受半导体高温热处理、气相沉积等工艺的极端温度环境，且温度变化时尺寸稳定性极强，不易变形开裂，可满足半导体高温加工环节的严苛要求，如拉制单晶硅相关的高温工艺需求；
• 光学性能：光谱透过范围极广，JGS1牌号在180-2500nm波段透过率可达90%，JGS2牌号在200-2500nm波段透过率达85%，深紫外波段透光性优异，且光学均匀性好、折射率稳定，无明显荧光干扰，适配深紫外光刻等精密光学相关半导体工艺，这一特性使其成为光刻、刻蚀等精密环节的核心材料；
• 化学纯度：几乎不含杂质，化学惰性极强，耐酸、耐碱、耐各类腐蚀性气体（如半导体蚀刻用的氟化物气体），可避免杂质扩散污染半导体芯片，适配高端芯片制造的高纯度要求，其高纯度特质也使其能用于半导体制造中的各类高精度器具制造；
• 电学性能：绝缘性能更优异，电阻率高达10¹⁶-10¹⁸Ω・cm，介电常数低且稳定，在高频、高压环境下仍能保持良好绝缘性，适配高频半导体器件制造，相较于高硼硅玻璃，更能满足高频高速器件的低传输损耗需求。
二、半导体应用场景差异（核心区别体现）
基于上述性能差异，二者在半导体制造中的应用场景严格区分，核心在于“中低端常规工艺”与“高端精密工艺”的适配性，具体如下：
1. 高硼硅玻璃晶圆的半导体应用场景
主要用于半导体中低端工艺、非核心部件制造，侧重性价比与基础性能适配，依托其稳定的基础性能和成本优势，广泛应用于中低端半导体环节，具体应用包括：
• MEMS（微机电元件）制造：作为封装基板或结构层，其热膨胀系数与硅片匹配度较高，阳极键合应力低，且表面粗糙度低（Ra≤0.5nm），适合MEMS器件的键合工艺，同时成本优势明显，是中低端MEMS的主流选择之一；
• 半导体封装与辅助部件：用于中低端IC封装的绝缘衬底、引线框架绝缘层，以及半导体加工中的普通载片、防护垫片，利用其良好的绝缘性和机械强度，满足常规封装和辅助支撑需求，无需承受极端高温或高纯度要求，可作为玻璃基板用于中低端封装环节，替代部分传统有机基板；
• 微流体芯片与低端传感器：半导体领域的微流体芯片、低端光电传感器，利用其耐化学腐蚀、透光性较好的特点，适配常规蚀刻和检测需求，且荧光干扰低，适合部分生物、化学检测类半导体器件。
2. 石英玻璃晶圆的半导体应用场景
主要用于半导体高端、精密工艺，核心部件制造，侧重性能极致性与稳定性，是高端芯片制造不可或缺的关键材料，依托其高纯度、耐高温、优异的光学和电学性能，适配高端半导体制造的严苛要求，具体应用包括：
• 高端光刻与薄膜沉积工艺：作为深紫外光刻的掩膜基板、光刻腔室部件，利用其深紫外透光性优异、光学均匀性好、尺寸稳定性强的特点，保障光刻精度，这是芯片精细化制造的核心环节；同时可用于气相沉积等高温工艺的配套部件，耐受极端温度环境；
• 高端芯片封装与高频器件：用于高端IC、高频半导体器件的绝缘基板、封装盖板，利用其极高的绝缘性、低介电损耗，满足高频、高压环境下的信号稳定性需求，助力突破芯片算力瓶颈，相较于硅中介层，其翘曲度更低、位置精度更高，更易实现高精度重分布层加工；
• 半导体高纯加工辅助器具：用于半导体高温热处理、蚀刻工艺的载片、舟皿、炉管等辅助器具（如石英舟），利用其高纯度、耐高温、耐腐蚀性，避免杂质污染芯片，保障高端芯片的加工质量，国内已有企业实现此类石英材料的国产化突破，打破进口垄断；
• 精密半导体传感器：用于高端光电传感器、量子通信相关半导体器件，利用其光谱透过范围广、无荧光干扰的特点，适配精密检测和信号传输需求，可满足极端环境下的性能稳定要求。
三、加工特性与成本差异（半导体应用选型关键）
加工难度和成本直接影响半导体企业的选型决策，二者在这一维度的差异进一步明确了其适配场景的边界：
1. 高硼硅玻璃晶圆
加工特性：成型难度较低，可通过常规玻璃加工工艺（如压延、磨削、抛光）制备，表面粗糙度易控制，可实现批量生产，加工灵活性较高，适合规模化、标准化生产；对加工环境的洁净度要求适中，无需极端无尘、恒温环境，降低了加工成本。
成本：原料易得（以普通石英砂为基础原料），加工工艺成熟，批量生产可进一步降低单位成本，整体成本较低，约为石英玻璃晶圆的1/5-1/3，性价比优势显著，适合对成本敏感的中低端半导体生产场景。
2. 石英玻璃晶圆
加工特性：成型和加工难度极高，由于其熔点高、硬度大，需采用专用高温熔融、精密磨削抛光工艺，对加工设备和技术要求严苛；表面精度和尺寸公差控制难度大，且高端合成石英需经过复杂提纯工艺，加工周期长，批量生产难度较高；对加工环境的洁净度、恒温性要求极高，进一步增加了加工难度。
成本：原料稀缺（高端产品需高纯度石英砂，优质矿源有限[1]），提纯和加工工艺复杂，设备投入大，整体成本高昂，是高硼硅玻璃晶圆的3-5倍；但随着国内高纯石英材料国产化突破[8]，其成本有望逐步降低，仍主要适配对性能要求极高、对成本不敏感的高端半导体场景。

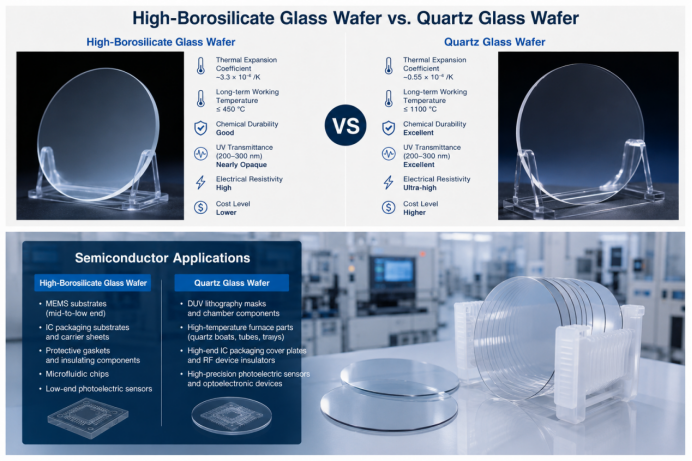

四、适配性总结（半导体选型核心参考）
二者的区别本质是“性价比适配中低端”与“性能适配高端”的定位差异，结合半导体工艺需求，选型核心参考如下：
• 高硼硅玻璃晶圆：适配半导体中低端工艺、非核心部件，适合对高温、高纯度、精密光学无严苛要求，追求性价比，需批量生产的场景（如中低端MEMS、常规封装、低端传感器），是中低端半导体制造的高性价比选择；
• 石英玻璃晶圆：适配半导体高端、精密工艺、核心部件，适合对高温稳定性、化学纯度、光学性能、电学性能要求极高，对成本敏感度低的场景（如深紫外光刻、高端芯片封装、高频器件），是高端芯片制造不可或缺的关键材料，其应用直接关系到芯片的精度和性能上限。
