随着第三代、第四代半导体技术不断演进，能够在高温、高压、高频等极端条件下稳定运行的新型半导体材料，正成为全球功率电子领域的重要研究方向。在众多候选材料中，金刚石半导体因其独特的物理特性，被广泛认为是下一代高功率电子器件的关键材料之一。
为什么金刚石被视为“终极半导体”？
相比传统硅材料，金刚石拥有一系列极具优势的性能参数，包括：
· 超宽禁带宽度
· 极高热导率
· 超高击穿场强
· 优异的载流子迁移率
这些特性使其在高功率密度、高频通信、航空航天以及极端环境电子学等领域展现出巨大潜力。
尤其值得关注的是，氢终端金刚石（H-diamond）器件近年来快速发展。传统金刚石器件长期面临“掺杂激活能高”的难题，而氢终端技术能够在材料表面形成二维空穴气（2DHG）导电沟道，从而有效绕开这一限制，大幅提升器件导电性能。
也正因如此，H-diamond MOSFET 已逐渐成为国际宽禁带半导体研究的重要热点。
目前，氢终端金刚石场效应晶体管已经取得了多项高性能成果，包括：
· 安培级电流密度
· GHz级射频功率输出
· 超过 2000V 的击穿电压
这些指标表明，H-diamond器件已经具备向高端功率电子应用迈进的基础。
然而，在实际应用过程中，器件动态稳定性问题依然突出。其中，由载流子陷阱引发的性能漂移和迟滞现象，被认为是制约其进一步产业化的重要因素。
过去研究主要聚焦于 Al₂O₃/金刚石界面态问题，但对于整个MOS结构内部的陷阱响应机制，仍缺乏系统性的分析与解释。
近期，郑州大学单崇新研究团队在期刊 Diamond & Related Materials 发表研究论文《Abnormal transfer curve drift in hydrogen-terminated diamond metal-oxide-semiconductor field-effect transistors》，针对H-diamond MOSFET中的陷阱效应展开深入研究。
研究团队基于单晶金刚石衬底，制备了氢终端金刚石MOSFET器件，并采用Al₂O₃作为栅介质层，通过原子层沉积（ALD）工艺完成器件构建。
在测试过程中，研究人员观察到一种较为特殊的现象：
· 当器件进行短时间间隔连续扫描时，转移曲线会出现明显漂移；
· 而在较长时间间隔下测试时，器件又能够恢复至正常状态。
这一结果说明，器件行为不仅受到偏压条件影响，还与时间相关的载流子俘获过程密切相关。

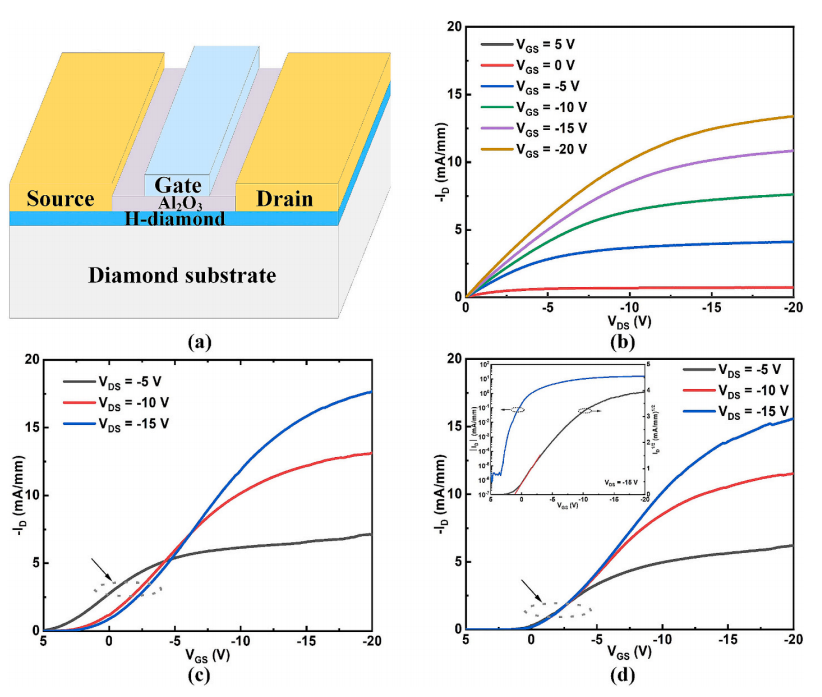

图1. (a) H-金刚石MOSFET的示意图。(b) 所制备器件的典型输出特性。所制备器件在(c) 异常状态和 (d) 正常状态下的传输特性。

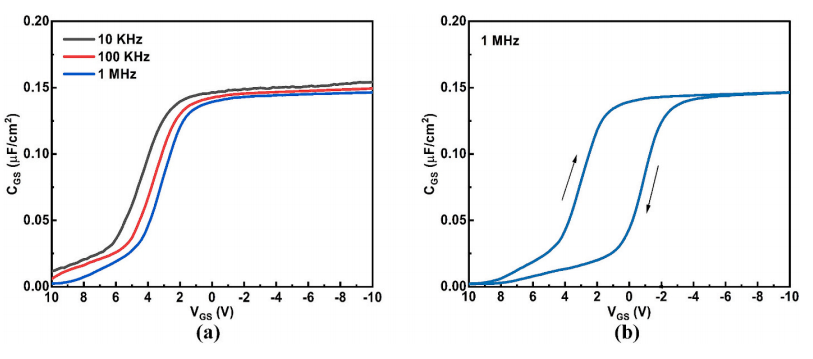

图2. (a) 在10 kHz至1 MHz的不同频率下测得的H-金刚石MOS电容器的C–V特性。 (b) 1 MHz下H-金刚石MOS电容器的C–V滞后特性。
陷阱效应成为影响器件动态性能的关键因素
为进一步分析问题来源，研究团队综合采用了：
· C-V测试
· 脉冲I-V测试
· 瞬态电流分析
系统研究了H-diamond MOS结构中的载流子俘获机制。
研究结果表明，异常转移曲线漂移的核心原因，主要来自栅介质内部缺陷对空穴载流子的俘获作用。
更重要的是，该研究首次给出了：
· 主要陷阱的时间常数
· 陷阱在器件中的空间分布信息
这为后续建立更加完整的H-diamond器件动态模型提供了重要基础。
这项研究不仅深化了行业对H-diamond MOSFET动态特性的理解，也为后续器件优化提供了明确方向。
研究表明，通过以下方式有望进一步提升器件稳定性：
· 降低栅介质/金刚石界面缺陷密度
· 优化ALD介质沉积工艺
· 减少表面吸附物影响
· 抑制载流子陷阱形成
随着这些问题逐步被解决，H-diamond器件在高功率、高频以及极端环境电子学中的应用潜力将进一步释放。
从更长远的角度来看，金刚石半导体不仅代表着宽禁带材料技术的重要发展方向，也可能成为未来新一代功率电子系统的核心基础材料之一。而此次关于陷阱效应机制的研究成果，无疑为推动金刚石电子器件从实验室走向产业应用，提供了重要的数据支撑与理论参考。
