随着第三代半导体产业的高速发展，4H-SiC（4H型碳化硅）晶圆正在新能源汽车、光伏储能、高压变频、电网系统以及5G通信等领域发挥核心作用。
然而，由于SiC材料具有：
超高硬度
强共价键结构
极强化学惰性
其加工难度远高于传统硅晶圆。尤其是在晶圆制造最后阶段，CMP（Chemical Mechanical Polishing，化学机械抛光）成为决定晶圆表面质量、缺陷控制以及器件良率的关键工艺。
传统CMP虽然能够实现原子级超平滑表面，但仍面临：
l 材料去除率（MRR）低
l 加工周期长
l 制造成本高
l 大尺寸晶圆均匀性难控制
因此，全球研究人员围绕“如何提高SiC CMP效率”展开了大量先进技术研究。
本文将系统介绍当前4H-SiC CMP领域最重要的先进优化技术，包括：
化学增强方法
光催化CMP
特殊气氛CMP
混合磨料技术
固结磨料技术
电化学CMP
等离子体辅助CMP
化学-机械协同增强技术
全面解析未来SiC超精密加工的发展方向。
由于4H-SiC化学稳定性极强，其CMP效率往往受限于“氧化反应速度”。因此，大量研究聚焦于：“如何提高SiC表面氧化效率”
Fenton反应是一种典型高级氧化技术。相比传统H₂O₂氧化体系，Fenton反应能够生成更强氧化能力的羟基自由基（•OH），显著提升SiC表面氧化速率。
由于羟基自由基氧化电位高于H₂O₂，因此能够更快速地氧化4H-SiC表面。
研究发现：
Fe₃O₄催化效果最佳
Fe²⁺浓度与H₂O₂比例直接影响自由基浓度
过量Fe²⁺会产生絮状沉淀
过量H₂O₂反而会抑制•OH生成
在采用Fenton-like CMP后：
材料去除体积显著提升
SiC表面氧化速度明显增加
但该技术仍存在重要问题：
Fenton体系通常需要：pH<3，否则Fe²⁺容易转化为Fe(OH)₃沉淀。
强酸环境会导致胶体SiO₂颗粒团聚：
降低机械去除能力
影响表面均匀性
增加划痕风险
实验室阶段问题不明显，但在工业量产中：
单次CMP时间可达3–5小时
抛光液循环时间超过10小时
团聚问题会被进一步放大。
研究人员发现：
改变CMP环境气氛能够提高氧化反应效率。
例如：
O₂环境
臭氧（O₃）环境
实验表明：
² O₂气氛下MRR明显提升
² 臭氧气泡加入抛光液后，MRR可由25 nm/h提高至200 nm/h
其本质是：“提高氧化介质浓度”
从而增强SiC表面氧化速度。
该技术需要：
² 密闭CMP腔体
² 气体输送系统
² 安全防护系统
尤其臭氧具有较强氧化性与安全风险。因此工业化应用仍需进一步优化。

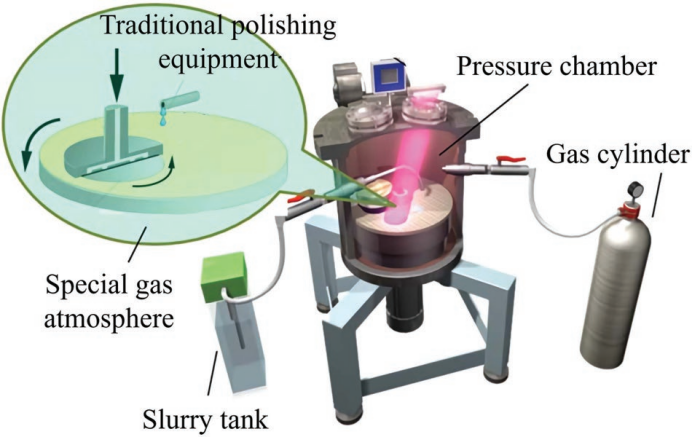

图1. 一种特殊气体环境改进型化学机械抛光系统的原理图，其中包括诸如压力室和气体罐等辅助设备。在封闭的化学机械抛光系统中添加了一个气体罐，以确保在抛光过程中维持特殊气体环境。
预处理技术主要包括：
热氧化预处理
激光预处理
在：1100^\circ C条件下进行长时间热氧化，可在SiC表面形成软化氧化层。
其优点：
降低后续CMP难度
提高材料去除效率
超快激光（飞秒、皮秒、纳秒）能够在SiC表面形成：
微坑
微沟槽
从而：
增大接触面积
提高抛光液反应效率
研究表明：激光预处理后，CMP效率显著提升。
随着8英寸SiC晶圆发展：激光均匀性控制、热损伤控制、大尺寸一致性成为关键难题。
PCMP（Photocatalysis-Assisted CMP）是当前最具潜力的CMP增强技术之一。
其核心原理是：“紫外光 + 光催化剂 + 氧化剂”
协同生成大量高活性自由基。
典型体系包括：
l UV光源
l TiO₂纳米颗粒
l H₂O₂氧化剂
在紫外光照射下：
TiO₂产生电子-空穴对，随后生成大量：•OH、O₂⁻自由基，从而显著提高SiC氧化效率。
研究表明：
PCMP可使：MRR:200\rightarrow352.8\ nm/h
同时表面粗糙度达到：Ra=0.0586\ nm
已经接近原子级超平滑表面。
相比•OH：SO₄•⁻具有：更高氧化电位，更长寿命。
因此：采用K₂S₂O₈体系后，CMP效率进一步提升。
PCMP仍面临：
l TiO₂纳米颗粒团聚
l UV照射导致抛光垫老化
l 热效应影响抛光液稳定性

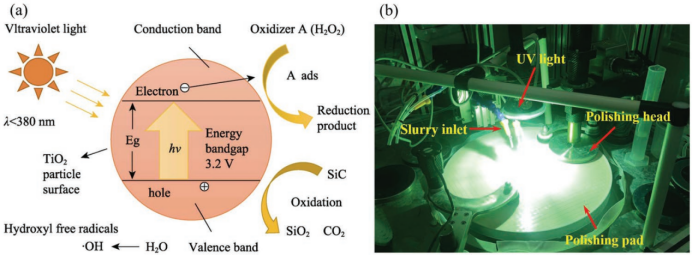

图2. 示意图展示了 4H-SiC 的光催化氧化机制。紫外线与 TiO2 的协同作用增加了抛光液中 •OH 自由基的生成量，从而提高了在化学机械抛光过程中 4H-SiC 的氧化效率。
除了化学增强外：机械去除效率同样决定CMP性能。
目前常见磨料包括：
CeO₂具有特殊化学活性：
l Ce³⁺/Ce⁴⁺价态变化
l 氧空位结构
l 能够增强SiC氧化层去除能力。
研究表明：
l MRR超过1 μm/h
l 表面粗糙度低至0.11 nm
但CeO₂价格较高，且后清洗难度较大。
MAS（Mixed Abrasive Slurry）通过：“不同尺寸 + 不同硬度 + 不同化学特性”
实现协同抛光。
典型体系包括：
l 金刚石 + SiO₂
l GO（氧化石墨烯） + 金刚石
l ZrO₂ + Al₂O₃
氧化石墨烯不仅：提供润滑作用、降低划，还能够促进自由基生成。
因此实现：
l 高MRR
l 低损伤
l 高表面质量

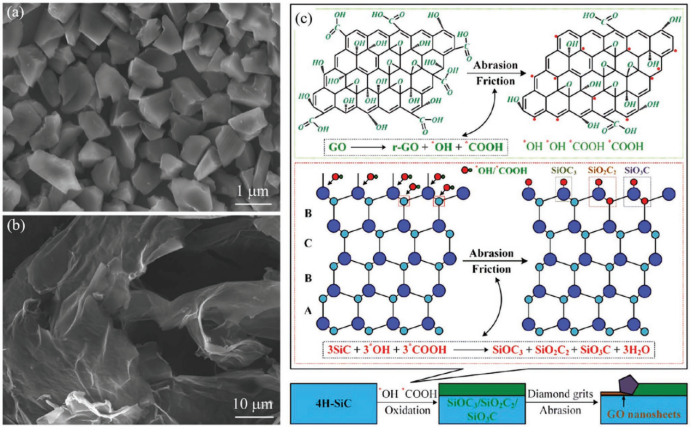

图3：含有金刚石颗粒和氧化石墨烯纳米片的混合磨料浆料：a）金刚石颗粒的扫描电子显微镜图像，b）氧化度为 45%的氧化石墨烯纳米片的扫描电子显微镜图像，以及 c）混合磨料浆料的改进机制示意图，在该机制中，氧化石墨烯纳米片促进自由基的生成，并减少金刚石研磨引起的划痕。
核壳结构磨料是当前先进CMP的重要方向。
其结构包括：
l 硬核（Diamond、PS等）
l 功能壳层（SiO₂、TiO₂、CeO₂等）
优势：
同时兼顾高MRR与低划痕
增强化学活性
提高表面质量
部分ECMP体系中，已实现较高效率。
FAP（Fixed Abrasive Polishing）将磨料直接固定于抛光垫中。
优势：
ü 提高磨料利用率
ü 提高MRR
ü 降低浆料稳定性问题
但缺点是：
磨粒碎裂后容易造成：深划痕、亚表面损伤。
因此：Semi-FAP（半固结磨料）成为更优方案。

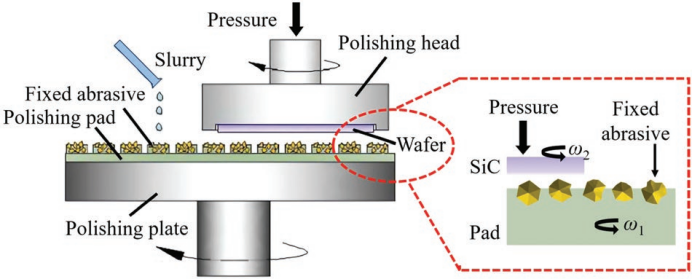

图4. Schematic diagram of the fixed abrasive polishing, where the abrasive particles are fixed on the surface of the polishing pad.
当前最先进的发展方向是：“多物理场耦合CMP”
ECMP通过外加电场：
实现SiC阳极氧化。
其原理：
外加电流快速生成SiOxCy软化层
磨料机械去除氧化层
相比传统CMP：ECMP氧化速度更快。部分研究中，已达到超高效率。
PAP利用：
l 大气压等离子体
l 水蒸气等离子氧化
对SiC表面进行软化。
研究发现：SiC表面硬度显著降低。因此：机械去除变得更加容易。

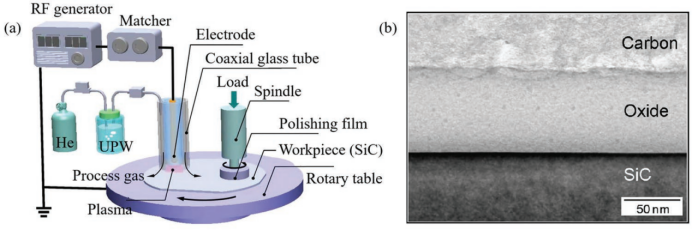

图5：Schematic diagram of the PAP device, which consists of an independent external plasma generator and a conventional CMP system.
未来4H-SiC CMP技术将重点发展：
l AI智能CMP控制
l 多场耦合CMP
l 原子级缺陷控制
l 超低损伤CMP
l 8英寸晶圆均匀化加工
l 环保型CMP浆料
l 高稳定纳米磨料体系
未来真正的核心竞争力：
将不只是“高MRR”，而是：“高效率 + 高表面质量 + 低成本 + 高稳定性”
4H-SiC CMP正在从传统机械抛光，逐渐演变为：
“化学、机械、电化学、光学、等离子体、多场协同耦合”的先进超精密制造技术。
未来，随着：光催化，电化学，AI工艺控制，新型磨料设计不断成熟，SiC晶圆加工效率与表面质量将迎来新一轮突破，为第三代半导体产业提供更加坚实的基础支撑。
