射频器件选择4H-半绝缘SiC衬底的原因

射频器件（如5G/6G基站功放、卫星通信器件、国防雷达等）的核心需求是低损耗、高功率、高频响应及长期可靠性，而4H-半绝缘SiC（碳化硅）衬底凭借其独特的材料特性，完美匹配射频器件的严苛要求，成为行业主流选择，核心原因可分为以下五大维度，兼顾性能、兼容性与经济性。

一、优异的半绝缘特性，大幅降低射频寄生损耗

射频器件工作时，需避免信号向衬底泄漏、减少寄生耦合，否则会导致信号衰减、效率下降，这就要求衬底具备极高的电阻率。4H-SiC可通过钒掺杂补偿工艺，实现电阻率>10⁹ Ω·cm的半绝缘特性，远高于射频器件要求的>10⁵ Ω·cm标准，能有效将射频信号约束在器件有源层内，最大限度抑制寄生损耗和信号干扰，保障高频信号的保真度与传输效率。相比之下，传统硅衬底电阻率极低，蓝宝石衬底虽具备绝缘性，但其他关键性能难以匹配，无法满足中高端射频器件的需求。

二、与GaN外延层匹配性极佳，保障器件性能稳定性

当前射频器件（如HEMT高电子迁移率晶体管）主流采用GaN（氮化镓）异质外延结构，而衬底与GaN外延层的匹配度直接决定外延层质量和器件可靠性，4H-SiC在这一维度具备显著优势：

• 晶格匹配度高：4H-SiC与GaN同属六方晶系，晶格常数分别为3.073 Å、3.189 Å，失配度仅约3.5%，远低于硅衬底（失配度>16%），可通过AlN成核层有效过滤位错，将穿透位错密度控制在10⁸ cm⁻²量级，避免位错成为漏电通道或非辐射复合中心，保障器件效率与可靠性。

• 热膨胀系数适配：GaN的热膨胀系数约为5.6×10⁻⁶/K，4H-SiC约为4.3×10⁻⁶/K，二者差异仅约30%，远小于GaN-on-Si的热失配（差异>100%），可有效减少外延生长降温过程中产生的热应力，避免晶圆翘曲、外延层开裂，保障大尺寸晶圆的工艺稳定性。

三、超高热导率，解决射频器件热管理难题

射频器件（尤其是高功率功放）工作时会产生大量焦耳热，若热量无法及时导出，会导致沟道温度升高、电子迁移率下降，甚至引发器件烧毁，热导率是衬底的核心性能指标之一。4H-半绝缘SiC的热导率高达350-450 W/(m·K)，在半导体材料中仅次于金刚石，是硅的3倍、蓝宝石的10倍以上，能快速将GaN有源区产生的热量传导至热沉，有效抑制沟道温升。例如，采用4H-SiC衬底的GaN射频器件，热阻可比蓝宝石衬底降低70%以上，允许在相同结温下实现更高功率输出，尤其适配5G基站功放等需连续波工作的场景，大幅提升器件长期可靠性。

四、优越的电学与物理特性，适配高频高功率需求

4H-SiC自身的电学和物理特性，天然适配射频器件向高频、高功率升级的趋势：

• 宽禁带优势：4H-SiC的禁带宽度达3.26 eV，远高于硅（1.12 eV）和GaAs（1.43 eV），具备更高的击穿场强（3.5 MV/cm），可承受更高的工作电压，减少器件击穿风险，适配高功率射频器件的需求。

• 高频性能突出：4H-SiC的电子饱和漂移速度至少是硅的2倍，能支撑器件在更高频率下稳定工作，尤其适配6G亚毫米波频段（100 GHz以上）的应用，是少数能同时满足该频段输出功率和效率要求的衬底材料。

• 化学稳定性强：4H-SiC具备优异的化学惰性和机械强度，能耐受射频器件制备过程中的高温、腐蚀等严苛工艺，同时在户外、航空航天等复杂工作环境中保持稳定，提升器件抗辐射、抗老化能力。

五、性价比突出，适配规模化产业化应用

射频器件的规模化应用离不开成本控制，4H-半绝缘SiC衬底在满足高性能需求的同时，具备显著的性价比优势：

• 成本可控：GaN自支撑衬底制备难度大、生长速率慢、良率低，2英寸市价可达数千美元，且大尺寸晶圆难以规模化量产；而4H-SiC衬底已实现6英寸规模化量产，8英寸产线正在推进，规模化效应使成本持续下降，单位面积成本仅为同尺寸GaN自支撑衬底的40%。

• 综合效益显著：4H-SiC衬底带来的更低位错密度、更高热导率，可提升器件良率、缩小芯片面积、降低封装散热成本，最终使GaN-on-SiC射频器件每瓦输出功率的综合成本，较GaN自支撑方案低50-60%，大幅提升产业化可行性。

综上，4H-半绝缘SiC衬底通过“低寄生损耗、高匹配性、优热管理、强高频性能、高性价比”的综合优势，完美契合射频器件（尤其是中高端GaN基射频器件）的核心需求，因此成为射频领域的首选衬底材料，广泛应用于5G/6G通信、卫星通信、国防雷达等关键领域。

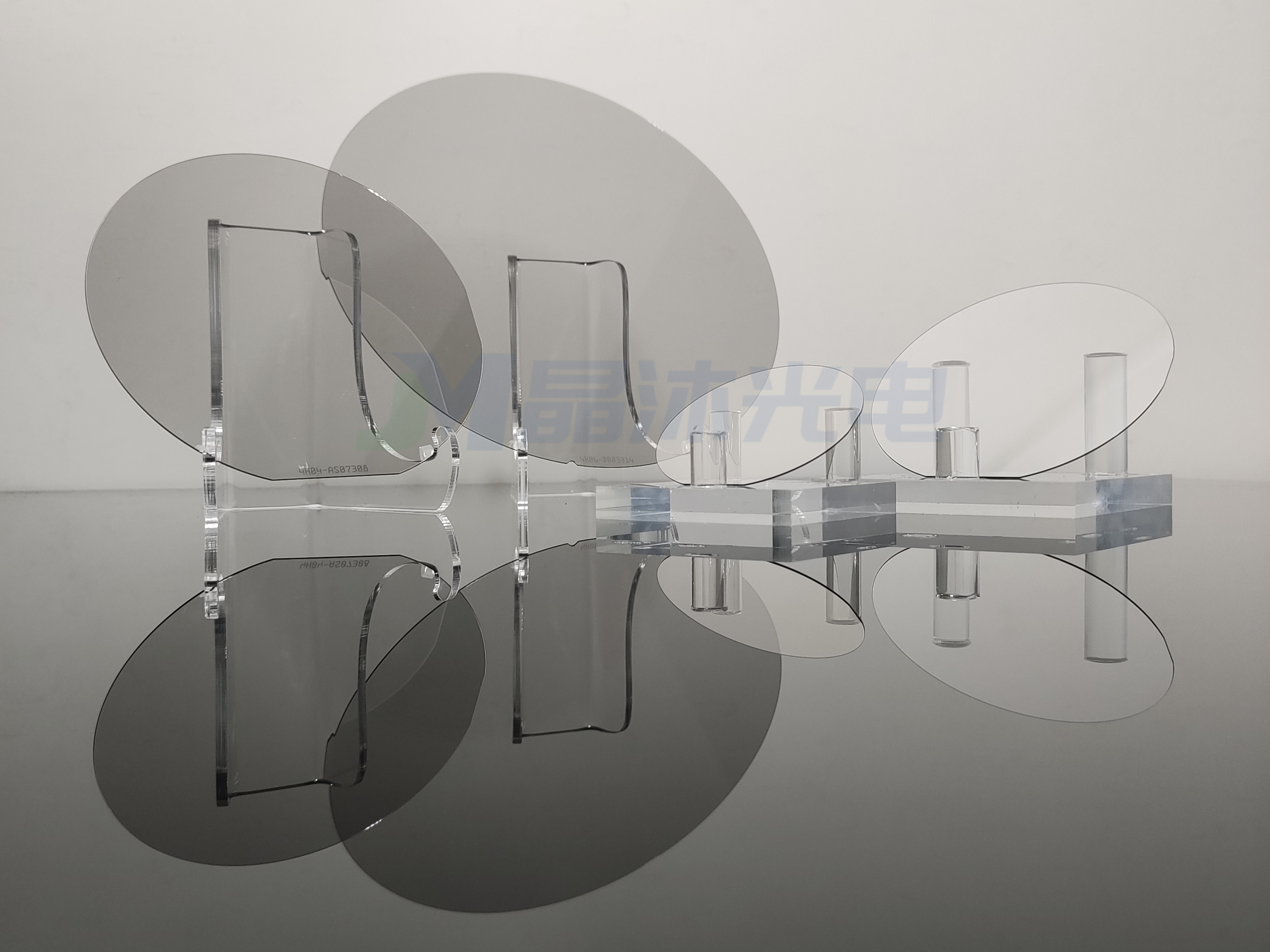

晶沐光电专注于高品质碳化硅衬底材料的研发与制造，可稳定供应 1–8 英寸导电型及半绝缘型碳化硅（SiC）衬底产品。晶圆尺寸、厚度及相关技术参数均可根据客户应用需求进行定制，广泛适用于射频器件、功率电子及先进半导体制造领域。
