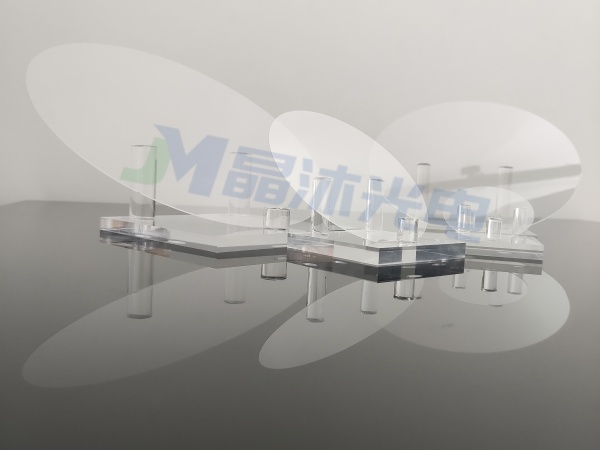

蓝宝石衬底在GaN器件中的优势与不足
氮化镓（GaN）已经成为现代电子和光电器件中的关键半导体材料，广泛应用于功率器件、LED照明、射频器件以及紫外探测器等领域。在GaN外延生长中，蓝宝石（Al₂O₃）衬底是目前最常用的衬底材料之一。凭借稳定的物理特性和成熟的产业基础，蓝宝石在GaN产业中已经被广泛应用多年。
然而，虽然蓝宝石衬底具有许多明显优势，但在材料匹配和器件性能方面仍然存在一定的技术挑战。本文将系统介绍蓝宝石作为GaN衬底的主要优势与局限性，帮助读者更清晰地理解其在半导体制造中的作用。
蓝宝石之所以成为GaN器件的重要衬底材料，主要得益于其综合性能优异，并且制造技术成熟，适合大规模应用。
蓝宝石的热导率约为 25 W/m·K，能够有效帮助器件在工作过程中进行散热。良好的散热能力可以提升GaN器件的稳定性、可靠性以及使用寿命，特别是在LED和紫外光电器件中表现突出。
虽然蓝宝石与GaN之间并不是完全匹配，但相比一些其他常见衬底材料（例如硅），其晶格匹配程度相对更好。这使得通过MOCVD、HVPE等外延生长技术可以获得质量较好的GaN薄膜。
蓝宝石具有良好的光学透明性，特别是在紫外和可见光波段。这一特性使其非常适用于以下应用：
· LED器件
· 紫外光探测器
· 激光器及其他光电器件
由于衬底本身对光吸收较少，可以提高光电器件的整体效率。
蓝宝石具有较高的硬度和机械强度，在晶圆加工和器件制造过程中具有良好的稳定性，同时也有助于提升器件在长期运行中的可靠性。
蓝宝石作为半导体衬底材料已经使用多年，相关生产技术和加工工艺非常成熟。这意味着：
· 生产工艺稳定可靠
· 加工设备成熟
· 供应链完善
· 成本相对可控
正因为这些优势，蓝宝石在LED产业中长期占据重要地位。
尽管蓝宝石具有诸多优势，但由于其与GaN材料本身存在差异，在器件制造过程中仍然面临一些挑战。
蓝宝石与GaN之间的晶格失配约为 17%，这一差异相对较大。在GaN外延生长过程中，这种失配容易导致位错和晶体缺陷的产生。
这些缺陷可能会带来以下影响：
· 降低器件效率
· 增加漏电流
· 在高功率或高频应用中影响性能
虽然可以通过缓冲层设计和优化外延工艺来减轻这些问题，但晶格失配仍然是一个基础性限制因素。
蓝宝石与GaN的热膨胀系数不同。在器件制造或运行过程中温度发生变化时，衬底与外延层之间可能产生较大的热应力。
这可能导致：
· 薄膜开裂
· 晶圆翘曲
· 器件长期可靠性下降
因此，在GaN-on-sapphire结构设计中，热应力管理非常重要。
虽然蓝宝石生产工艺已经比较成熟，但在制造大尺寸蓝宝石晶圆时，成本仍然较高。随着晶圆尺寸增加，生产难度和加工成本也会明显提升。
对于一些需要大规模生产的功率电子应用来说，这一成本因素可能会成为限制。
由于晶格失配和热应力问题，制造低缺陷、高质量GaN外延层需要非常精密的工艺控制，这在一定程度上会影响：
· 生产良率
· 工艺稳定性
· 整体制造成本
尤其是在高性能GaN器件制造中，对外延质量的要求更高。
虽然蓝宝石晶圆尺寸已经不断扩大，但与硅平台相比，仍然存在一定的尺寸扩展限制。而部分新兴GaN功率器件应用更倾向于使用大尺寸晶圆，以降低成本并提升生产效率。
因此，在一些应用领域中，行业也在探索其他衬底材料。
随着GaN产业的发展，一些替代衬底材料逐渐受到关注，例如：
· 硅（Si）
· 碳化硅（SiC）
· 本征GaN衬底
不同衬底在成本、热性能和器件性能方面各有优势。例如：
· SiC具有更高的热导率，适合高功率器件
· 硅衬底可以实现更大尺寸晶圆并降低成本
尽管如此，蓝宝石仍然在LED和光电器件领域保持重要地位，特别是在对光学性能要求较高的应用中。
蓝宝石衬底在GaN器件制造中已经发挥了重要作用多年。凭借其良好的机械强度、光学透明性、成熟的加工技术以及稳定的供应链，蓝宝石成为许多GaN器件的主流衬底选择。
同时，晶格失配、热膨胀系数差异以及大尺寸成本问题也限制了其在部分高性能应用中的发展。因此，在实际应用中，衬底材料的选择通常需要根据具体器件需求进行综合考虑，例如功率等级、工作频率以及成本目标等因素。
未来，蓝宝石仍将在GaN光电器件领域持续发挥重要作用，而SiC和硅衬底则可能在高功率和大规模制造领域进一步扩大应用。
