蓝宝石衬底直接循环CVD制备分层石墨烯——衬底如何决定二维薄膜生长质量与器件性能

石墨烯主流制备方案为铜箔CVD生长结合湿法转移工艺,该技术成熟但存在天然短板,转移过程极易引入褶皱、孔洞、界面污染等缺陷,严重损耗石墨烯本征优异的电学性能。同时,金属铜基底化学活性较高,无法兼容MoS₂、WS₂等二维材料的原位外延生长,极大地限制了石墨烯异质结器件的集成应用。

本文依托ACS Omega相关研究成果,聚焦蓝宝石单晶衬底的核心应用价值,详解如何通过多轮循环CVD工艺,直接在蓝宝石表面逐层制备单层、双层、三层石墨烯。区别于传统基底仅承载薄膜的基础作用,蓝宝石衬底可精准调控石墨烯成核机制、范德华外延生长过程、薄膜结晶度与界面附着力,从根源上解决传统工艺痛点。本文结合全套实验表征图片,系统拆解蓝宝石衬底的生长优势、工艺优化逻辑以及对石墨烯器件性能的增益效果。

一、蓝宝石衬底:多层石墨烯直接生长的最优绝缘基底

1.1 传统铜箔基底的致命缺陷

目前工业化石墨烯制备普遍采用铜箔CVD催化生长工艺,但铜金属基底的特性导致制备的石墨烯必须经过PMMA辅助剥离、湿法转移才能用于器件制备,全程存在三大不可逆缺陷:

第一,界面结合力差。转移后的石墨烯薄膜与目标衬底之间易产生气泡、缝隙、褶皱,界面平整度大幅下降,破坏薄膜连续性;第二,缺陷密度高。转移过程中的机械拉扯、溶液浸泡、杂质残留会大幅提升石墨烯缺陷密度,拉曼D峰显著升高,直接导致载流子迁移率断崖式衰减;第三,工艺兼容性差。金属铜会与硫系二维材料前驱体发生化学反应,无法实现石墨烯与其他二维材料的原位集成,难以构筑高质量异质结器件。

1.2 蓝宝石衬底的核心独有优势

蓝宝石(Al₂O₃)作为典型的单晶绝缘衬底,具备高温稳定性强、化学惰性高、表面平整度优异、晶格适配性良好的特点,完美适配多层石墨烯原位生长需求,核心优势体现在三方面:

一是实现无转移原位生长。石墨烯直接沉积在蓝宝石表面,无需剥离转移,薄膜界面纯净、附着力极强,生长完成后可直接在石墨烯表面二次外延MoS₂等二维材料,彻底规避转移工艺带来的所有缺陷;二是适配晶圆级规模化制备。以乙烷(C₂H₆)为碳源,可在整片蓝宝石晶圆上制备连续、均匀、无明显缺陷的石墨烯薄膜,完全满足工业化器件量产需求;三是支撑范德华外延生长。石墨烯表面无悬挂键,蓝宝石平整的单晶表面为首层石墨烯提供稳定成核界面,而首层石墨烯可依托蓝宝石的刚性支撑,成为第二层石墨烯的范德华外延模板,有效提升上层石墨烯的原子排布有序度与结晶完整性。

1.3 蓝宝石基底带来的工艺生长挑战

蓝宝石与石墨烯的热膨胀系数存在显著差异,首轮1050 ℃高温生长结束后,样品快速降温过程中,石墨烯薄膜收缩幅度与蓝宝石衬底不匹配,会自发形成均匀褶皱。这类褶皱不会破坏单层石墨烯的薄膜连续性,但在二次高温CVD生长过程中,会成为碳团簇的优先生长位点,导致薄膜局部团聚、均匀性恶化,这也是多层石墨烯循环生长工艺需要重点优化的核心矛盾。



二、蓝宝石衬底上单/双层石墨烯循环CVD工艺全流程

2.1 第一轮CVD:蓝宝石基底单层石墨烯标准制备工艺

实验采用1英寸石英管式炉系统,将蓝宝石晶圆平稳放置于管式炉中心恒温区,精准控制生长参数,具体工艺条件如下:生长温度1050 ℃,腔体本底压强10 Torr;通入混合工艺气体,其中氩气(Ar)300 sccm作为载气、氢气(H₂)50 sccm用于刻蚀去除无定形碳杂质、乙烷(C₂H₆)5 sccm作为碳源;连续恒温生长60 min,完成单层石墨烯制备。



【图片1:单次、两次高温CVD蓝宝石石墨烯SEM对比图】

图1a为单次CVD生长后的蓝宝石基底石墨烯SEM图像:蓝宝石表面形成完整、连续的单层石墨烯薄膜,仅表面存在零星微小碳团簇,整体成膜质量优异;薄膜表面均匀分布的褶皱,完全来源于石墨烯与蓝宝石降温过程的热收缩不匹配特性。

图1b为保持1050 ℃高温、仅提升背压至50 Torr的二次生长样品SEM图像:蓝宝石基底上的首层石墨烯表面出现大量微米级密集碳颗粒,石墨烯片层发生严重团聚、融合,薄膜均匀性完全被破坏,无法用于器件制备。核心原因是高温环境下无悬挂键的石墨烯片层极易发生相分离,蓝宝石仅提供力学支撑,无法改变石墨烯本征界面特性,必须针对性优化工艺参数适配蓝宝石基底体系。

2.2 适配蓝宝石基底的二次生长工艺改良方案

针对蓝宝石基底引发的石墨烯褶皱、高温片层团聚、碳团簇析出等问题,实验从温度、压强、氢气流量三个核心维度优化二次生长参数,精准匹配蓝宝石-石墨烯体系特性:

第一,降温控缺陷。将二次生长温度由1050 ℃降至950 ℃,大幅缩小石墨烯与蓝宝石的热膨胀系数差值,减弱高温下石墨烯片层的迁移、团聚趋势,从源头抑制片层分离;第二,调压控成核。将腔体本底压强提升至50 Torr,缩短碳自由基平均自由程,避免大尺寸碳颗粒成核生长,减少宏观团聚缺陷;第三,增氢除杂质。将氢气流量由50 sccm提升至200 sccm,利用氢气的还原与刻蚀作用,中和过量活性碳自由基,有效抑制无定形碳沉积。

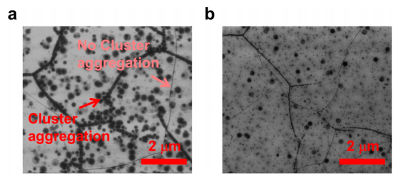

【图片2:950 ℃不同氢流量双层石墨烯SEM对比图】

图2a为950 ℃、H₂=50 sccm条件下的二次生长样品:碳团簇数量相较于高温工艺明显减少,但碳颗粒仍会沿蓝宝石冷却形成的石墨烯褶皱定向聚集,薄膜局部均匀性较差;图2b为优化后950 ℃、H₂=200 sccm工艺样品:表面碳团簇密度大幅降低,褶皱处颗粒聚集现象显著缓解,最终在蓝宝石衬底上制备出大面积、均匀、低缺陷的双层石墨烯薄膜。

三、多维度表征验证蓝宝石基底可控分层石墨烯质量

3.1 透射光谱定量判定石墨烯层数

单层石墨烯具备固定的光学特性,在500–800 nm可见光区间光吸收稳定在2%左右,且无波长依赖性,可通过透射光谱精准区分石墨烯层数。测试结果显示:单次CVD生长的蓝宝石基底石墨烯样品,光吸收率稳定在2%~3%,验证为高质量单层石墨烯;经过两次优化CVD工艺后的样品,光吸收率提升至3%~4%,符合双层石墨烯的叠加吸收规律,精准证实双层石墨烯成功制备。

3.2 拉曼光谱证明蓝宝石外延提升结晶度

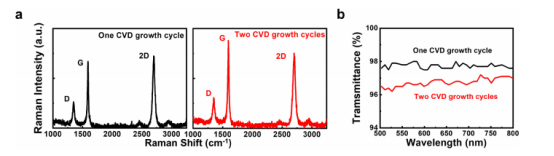

【图片3:单层/双层石墨烯拉曼光谱、透射光谱图】



拉曼光谱是表征石墨烯缺陷密度与层数的核心手段,实验对比单、双层石墨烯特征峰数据:2D/G峰比值由单层的1.08降至双层的0.85,完全符合多层石墨烯拉曼光谱变化规律,进一步验证层数增加;核心缺陷指标D/G峰比值由0.39降至0.34,缺陷密度显著下降。

核心原理:首层石墨烯生长于蓝宝石平整单晶表面,薄膜缺陷密度极低,可作为优质的范德华外延模板;依托蓝宝石衬底的刚性支撑与平整界面,第二层石墨烯原子排布有序度大幅提升,缺陷减少、结晶度优化,充分证明蓝宝石衬底是高质量双层石墨烯生长的核心基础。



3.3 截面HRTEM直观观测层状结构

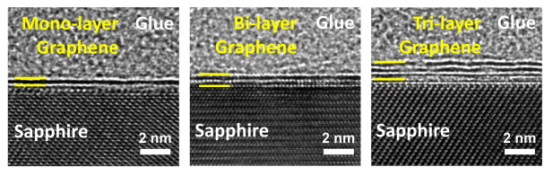

【图片4:单/双/三层石墨烯截面HRTEM形貌图】

通过高分辨透射电镜(HRTEM)可直观观测蓝宝石基底上的石墨烯层状结构,2 nm标尺下原子层条纹清晰可辨:单次CVD样品中,蓝宝石衬底上方仅存在一组碳层条纹,为纯单层石墨烯;两次CVD样品呈现两组平行碳条纹堆叠,为均匀双层石墨烯;三次CVD工艺可进一步制备出三层石墨烯。

同时实验发现短板:经过三次高温循环生长后,多层石墨烯薄膜与蓝宝石衬底的界面粘附力明显下降,薄膜易出现剥离、翘曲问题。论文后续将开发低温石墨烯生长工艺,优化多层薄膜与蓝宝石基底的界面结合稳定性。

四、蓝宝石基底石墨烯的晶体管器件性能增益

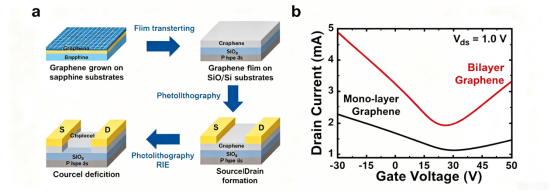

【图片5:石墨烯底栅晶体管制备流程与转移特性曲线图】

4.1 器件标准化制备流程

为测试薄膜电学性能,将蓝宝石基底生长的石墨烯薄膜转移至300 nm SiO₂/p-Si衬底制备底栅晶体管,具体流程:一是在石墨烯表面旋涂PMMA保护层,120 ℃固化5 min,增强薄膜机械强度;二是将样品置于去离子水中,剥离PMMA/石墨烯复合薄膜;三是利用目标衬底捞取漂浮薄膜,丙酮浸泡去除PMMA残留;四是通过光刻、金属剥离工艺蒸镀100 nm Au源漏电极,结合反应离子束蚀刻(RIE)定义5 μm×150 μm的石墨烯导电沟道。

4.2 电学性能对比分析

在V_DS=1.0 V标准测试条件下,通过迁移率计算公式测算器件电学参数:单层石墨烯器件空穴迁移率108 cm²V⁻¹s⁻¹、电子迁移率43 cm²V⁻¹s⁻¹;蓝宝石基底范德华外延生长的双层石墨烯器件,空穴迁移率提升至358 cm²V⁻¹s⁻¹、电子迁移率146 cm²V⁻¹s⁻¹,载流子迁移率提升3倍以上,同时器件饱和漏电流显著高于单层石墨烯器件。

性能增益核心逻辑:蓝宝石衬底提供的低缺陷首层石墨烯模板,通过范德华外延机制优化了上层石墨烯的结晶质量,大幅降低薄膜缺陷、减少载流子散射,最终实现石墨烯晶体管电学性能的跨越式提升。

五、总结

蓝宝石单晶衬底彻底突破了传统铜基石墨烯必须转移、缺陷多、兼容性差的行业痛点,凭借绝缘、高温稳定、化学惰性、表面平整的独特优势,搭建起可循环、原位化、规模化的多层石墨烯生长体系。通过针对性匹配蓝宝石基底的热膨胀特性与界面特性,优化CVD温度、腔体背压、氢气流量等核心参数,可稳定制备晶圆级、均匀性优异、低缺陷的单层、双层石墨烯薄膜。依托蓝宝石衬底实现范德华外延的双层石墨烯,结晶质量显著提升,载流子迁移率大幅优化,在高性能二维场效应晶体管、微纳电子器件领域具备广阔的应用前景。
