产品详情


日本小原SK1300、SK1310

介绍采用VAD 气相轴向沉积法制备高纯合成石英(纯 SiO₂),半导体 / 光刻掩膜主流基板材料。

应用:SK1300--半导体光刻掩膜基板、LCD/TFT 掩膜片、紫外光学窗口;

SK1310--红外光谱仪基底、红外测温窗口、光纤预制棒、宽光谱光学元件等。

产品规格书

⠀⠀

石英玻璃晶圆基板

国产牌号

熔融石英,国产JGS1、JGS2、JGS3;高硼硅玻璃,国产BF33;长飞石英YS-1330等

进口牌号

德国肖特BF33,美国康宁7980,日本小原SK-1300等

直径

25.4mm

50.8 mm

100mm

150mm

200mm

300mm

厚度(超薄厚度)

150μm/
500μm

150μm/
500μm

100μm
/500μm

200μm/
500μm/
725μm/
1000μm

200μm/
725μm/
1000μm

300μm/
725μm/
1000μm

表面粗糙度

Double Sides Polished, Ra< 1.0nm

定位-平边

8mm

16mm

30mm

47.5mm

/

/

定位-Notch

/

/

/

Semi-Notch

Semi-Notch

Semi-Notch

表面光洁度

S/D 60/40, S/D 40/20

边缘去除

≤ 2mm

面型

TTV< 2μm

TTV< 2μm

TTV< 2μm

TTV< 2μm

TTV< 2μm

TTV< 2μm


光学参数(日本小原)

气泡

0-0.03 mm2/100cm3

比强度 (应变)

10nm/cm及以下

条纹

单向A级(根据Mil-G-174)

荧光

不允许(激发波长254nm)


机械参数(日本小原)

弹性(杨氏模量)

72.4GPa

泊松比

0.17

扭转刚度

30.9GPa

克努普硬度

6.4-7.0GPa

弯曲强度

69MPa

维氏硬度

55MPa

拉伸强度

8.8-10.1GPa

抗压强度

1.1GPa

⠀⠀

⠀⠀

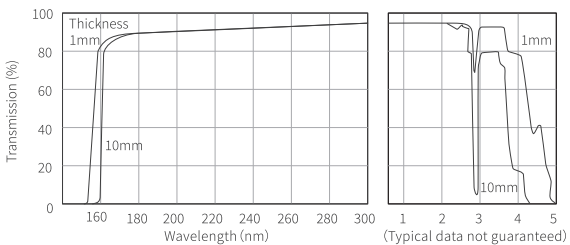

SK1300-透过率曲线
