蓝宝石化学机械抛光氯离子改性机理及浆料优化研究

基于前期实验得到的氯化钠改性蓝宝石化学机械抛光最优工艺参数，本文借助热力学模拟、扫描电子显微镜（SEM）、X射线光电子能谱（XPS）等多种微观表征手段，进一步探究氯离子的内在改性机理。研究结果表明：氯离子可对蓝宝石表面产生温和化学腐蚀，促进可溶性四氯铝酸钠（NaAlCl₄）生成，在低强度机械研磨条件下实现高效材料去除。但氯化钠掺杂会不可避免地造成浆料内纳米二氧化硅颗粒轻微结晶、团聚，易对抛光晶圆表面产生划伤风险，限制其工业化应用。针对该缺陷，本文选用氯化钾（KCl）替代氯化钠作为氯离子供体完成浆料优化。氯化钾改性浆料不仅保留了氯离子优异的抛光改性效果，还彻底解决了二氧化硅颗粒结晶问题，实现a面、c面蓝宝石高效率、无缺陷化学机械抛光。本研究系统阐明了氯离子改性蓝宝石化学机械抛光的材料去除机理，并完成浆料配方优化，为蓝宝石衬底工业化超精密抛光提供了坚实的理论依据与技术支撑。

关键词：蓝宝石化学机械抛光；改性机理；吉布斯自由能；四氯铝酸钠；浆料优化；氯化钾添加剂

一、引言

化学腐蚀与机械研磨的动态平衡，是实现蓝宝石高质量化学机械抛光的核心前提。适度的化学刻蚀可在蓝宝石表面形成软化改性层，降低表层材料的机械去除阻力，提升抛光效率；而过度的化学反应会打破化学-机械协同平衡，产生反应副产物残留，造成表面质量劣化。前期实验已证实，掺杂0.2%氯化钠可显著优化多晶面蓝宝石的抛光性能，但氯离子作用的微观化学反应机理、材料去除模型尚不明确。同时，氯化钠引发的浆料结晶缺陷，也制约了该改性抛光体系的实际工业化推广。

本文采用HSC热力学软件，计算抛光体系内各类潜在反应的吉布斯自由能，验证氯离子与蓝宝石界面反应的自发进行特性；结合扫描电镜-能谱仪（SEM-EDS）、X射线光电子能谱仪（XPS）表征表面腐蚀形貌与化学反应产物，阐明氯离子在原子尺度的改性机理。针对钠离子引发的浆料结晶问题，优化碱金属离子种类，综合评价氯化钾改性体系的抛光性能与浆料稳定性。本研究实现了抛光效率与浆料稳定性的双重优化，为改性蓝宝石抛光浆料的工业化应用奠定基础。

二、机理研究与表征

2.1 化学反应热力学分析

利用HSC化学软件，计算0~60 ℃抛光温度区间内，Al₂O₃-SiO₂-H₂O-NaCl体系中各类可能发生反应的标准吉布斯自由能变（ΔGθT），计算公式如下：

在0~60 ℃实际抛光温度范围内，蓝宝石水合、硅酸铝生成、氯化铝络合等所有核心反应的标准吉布斯自由能变均为负值，证明在化学机械抛光工况下，各类界面化学反应均可自发进行，从理论层面验证了氯离子改性蓝宝石化学机械抛光方案的可行性。反应吉布斯自由能与温度的对应关系如图所示。

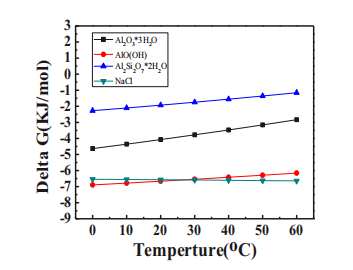

图1 抛光体系内主要反应的吉布斯自由能变随温度变化曲线

2.2 蓝宝石表面腐蚀形貌扫描电镜分析

将蓝宝石晶圆浸泡于氯化钠溶液中，利用扫描电子显微镜观测其表面腐蚀形貌，并通过能谱仪对腐蚀区域与未腐蚀区域进行元素分析。由图2可见，经氯化钠溶液处理后，蓝宝石表面出现均匀的三角形腐蚀坑。能谱检测结果显示，腐蚀坑区域可检测到钠、氯、铝、氧元素，而完好的未腐蚀区域仅存在铝、氧元素。形貌与元素分析结果直接证明，氯化钠可与蓝宝石衬底表面发生有效的化学腐蚀反应。

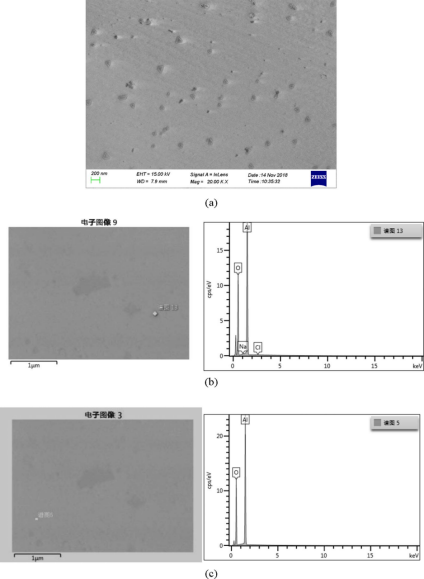

图2 氯化钠溶液腐蚀后蓝宝石表面扫描电镜-能谱测试结果：(a) 腐蚀坑形貌；(b) 腐蚀区域元素分布；(c) 未腐蚀区域元素分布

2.3 抛光反应产物X射线光电子能谱分析

分别对纯水抛光、0.2%氯化钠改性浆料抛光后的蓝宝石晶圆，开展X射线光电子能谱对比分析。纯水抛光蓝宝石的Al 2p、O 1s能谱 表明，蓝宝石在水环境中会自发发生水合反应，生成氢氧化铝与羟基氧化铝等水合产物。

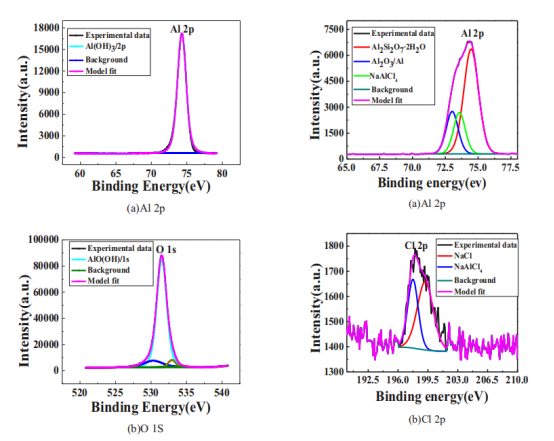

图3 纯水抛光蓝宝石X射线光电子能谱：(a) Al 2p能谱；(b) O 1s能谱

氯化钠改性浆料抛光后蓝宝石的Al 2p、Cl 2p、Na 1s能谱如图所示，图谱中清晰出现四氯铝酸钠的特征衍射峰，证实氯离子会与蓝宝石水合产物发生反应，生成可溶性四氯铝酸钠。其内在改性机理为亲核取代效应：氯离子作为亲核试剂攻击蓝宝石晶格中的高价铝离子，削弱铝离子与氧离子之间的静电结合力，最终形成可溶性四氯铝酸根络离子，在抛光过程中仅需轻微机械研磨即可完成去除。

图4 氯离子在蓝宝石表面发生亲核取代反应示意图

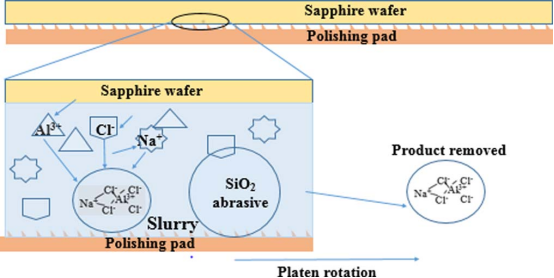

图5 氯离子改性蓝宝石化学机械抛光材料去除模型

三、浆料缺陷分析与优化

3.1 氯化钠掺杂浆料缺陷分析

化学机械抛光实验过程中，在氯化钠改性浆料底部观测到微量结晶颗粒。经扫描电镜-能谱仪表征确认，该颗粒为团聚的纳米二氧化硅胶体晶体（图6）。产生该现象的根本原因是：钠离子对二氧化硅胶束的双电层具有强压缩作用，降低磨料颗粒间的静电排斥力，进而引发胶体团聚、结晶。生成的硬质结晶颗粒会在抛光过程中划伤蓝宝石表面，造成不可逆缺陷，劣化表面质量。

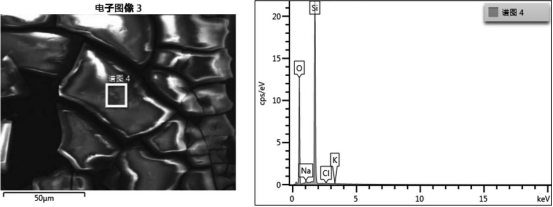

图6 氯化钠掺杂浆料中结晶颗粒的扫描电镜形貌及成分分析

3.2 氯化钾改性浆料的抛光性能

为消除二氧化硅溶胶结晶缺陷，选用氯化钾替代氯化钠作为氯离子供体，完成浆料优化。相较于钠离子，钾离子电负性更低，对二氧化硅胶束双电层的压缩作用更弱，可有效抑制胶体团聚与结晶现象。实验结果表明，掺杂0.2%氯化钾的浆料，抛光效果与氯化钠改性浆料基本持平，可显著提升a面、c面蓝宝石的材料去除率与表面平整度。同时，氯化钾改性浆料在使用全程均无结晶颗粒产生，彻底规避了表面划伤缺陷风险。

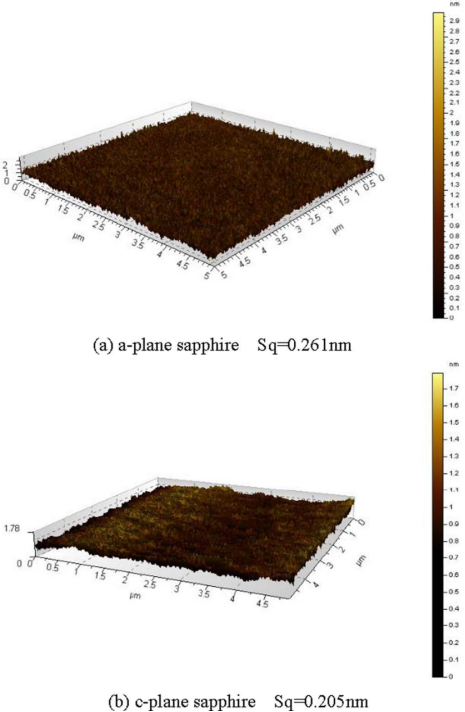

图7 氯化钾掺杂浆料抛光后蓝宝石表面形貌

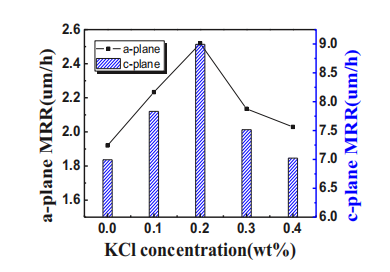

图8 氯化钾质量浓度对a面、c面蓝宝石材料去除率的影响

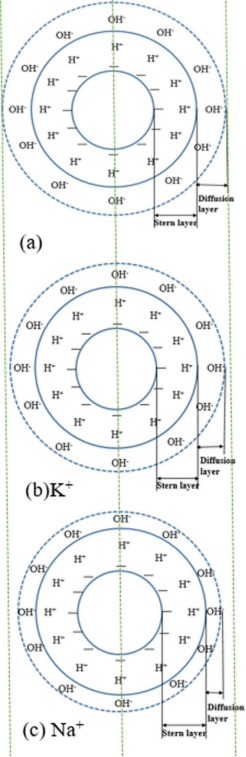

图9 钠离子、钾离子对二氧化硅胶束双电层结构影响示意图

四、结论

1. 氯离子是优化多晶面蓝宝石化学机械抛光的高效功能添加剂。抛光过程中，氯离子与蓝宝石水合产物发生自发亲核取代反应，生成可溶性四氯铝酸钠，优化化学腐蚀与机械研磨的动态平衡，同步提升材料去除效率与表面平坦化质量。

2. 氯化钠掺杂浆料存在稳定性缺陷：钠离子会强烈压缩纳米二氧化硅胶束双电层，引发胶体团聚、结晶，易造成蓝宝石衬底抛光缺陷。

3. 氯化钾可作为蓝宝石高性能化学机械抛光的优选氯离子添加剂。氯化钾改性浆料完全保留氯离子的抛光改性优势，同时彻底解决二氧化硅结晶问题，浆料稳定性优异，具备良好的工业化应用前景。

本研究系统阐明了氯离子对a面、c面蓝宝石化学机械抛光的内在化学改性机理，并通过离子种类优化，研制出稳定、高效、低缺陷的二氧化硅基抛光浆料。研究成果可为蓝宝石光电衬底的工业超精密加工与高品质量产制造提供重要的理论指导与技术支撑。

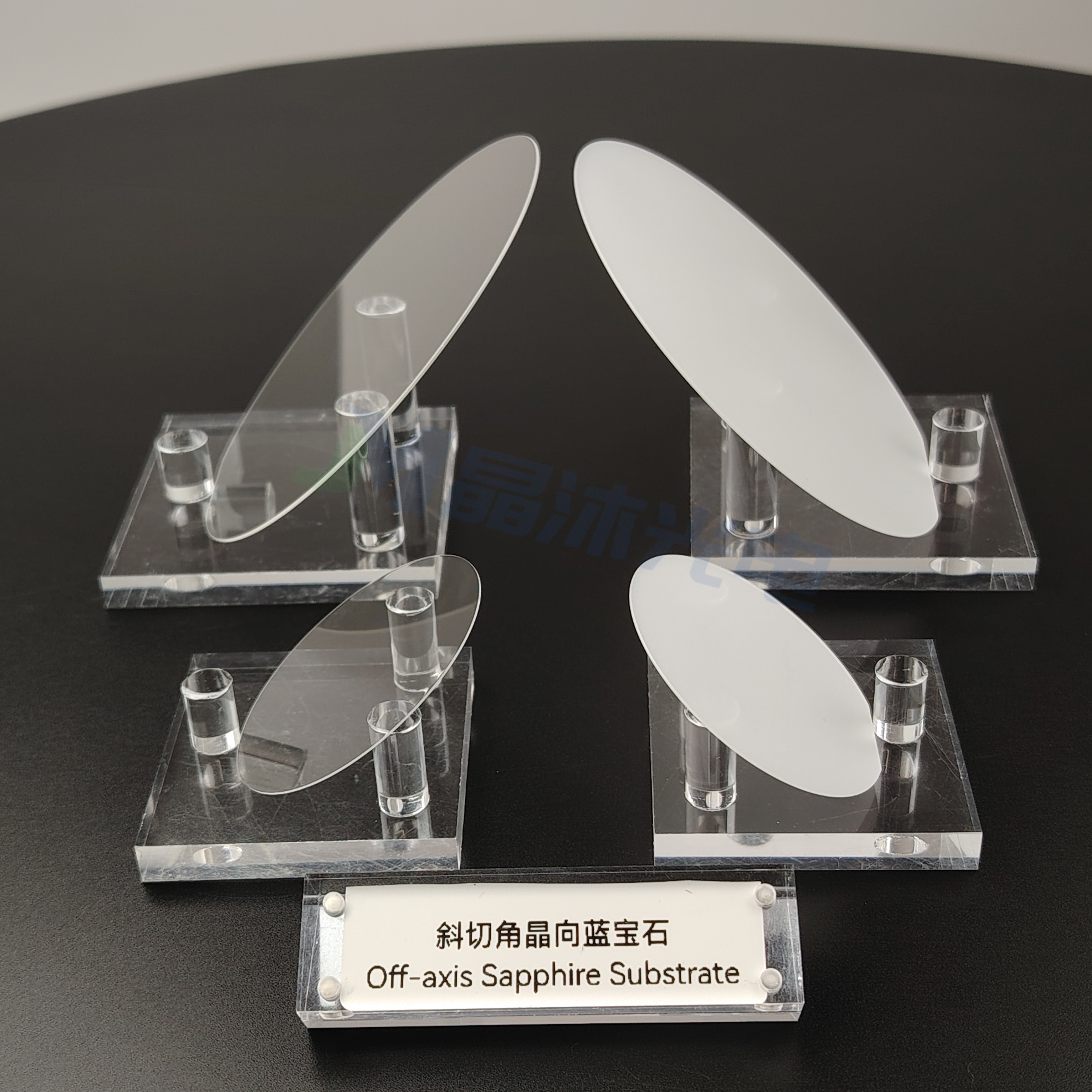

 基于本研究对蓝宝石抛光机理与浆料体系的优化成果，晶沐光电可稳定供应多晶向、全尺寸蓝宝石衬底晶圆。依托成熟的切、磨、抛一体化产线，产品可适配氯化钠、氯化钾两类氯离子改性抛光体系，有效规避浆料结晶、表面划伤等加工问题，产出高良率、高平整度的蓝宝石衬底，全面满足光电半导体领域研发与工业化量产需求。
