熔融石英成为6G毫米波芯片核心衬底新选择
随着6G通信、车载毫米波雷达、短距高速无线互联、太赫兹检测设备产业化进程加速，射频工作频段持续向100~325GHz亚毫米波高频区间延伸。传统半导体衬底材料的高频缺陷持续凸显：硅衬底介电常数偏高、高频介质损耗大、寄生耦合效应严重，极易造成毫米波信号衰减、信噪比下降；氧化铝陶瓷衬底加工难度大、薄片易碎、量产成本高昂；普通工业玻璃高频色散特性明显，频段适配性差，无法满足超高频器件稳定工作需求。
在此产业背景下，熔融石英（Fused Silica）凭借超低固有介电损耗、超宽频无色散介电特性、纳米级平整表面、优异的机械尺寸刚性与环境稳定性，被全球头部通信设备商、射频芯片设计企业列为6G毫米波核心候选衬底材料。
过往行业研究存在关键数据断层：110GHz以下熔融石英介电参数仅有少量腔体谐振、同轴传输线测试数据，而110GHz~325GHz超高频区间的公开参数几乎全部依托光学透射法测量。光学测试依赖光激励原理，与毫米波芯片真实准TEM电磁传输模式完全不符，且测试样品形态、厚度、结构与晶圆流片器件差异极大，无法复现辐射杂散、衬底寄生、金属耦合等工程实际效应，导致测试数据无法直接用于芯片电磁仿真与产品迭代。
美国国家标准与技术研究院（NIST）于2024年在《Applied Physics Letters》发布权威研究成果，采用晶圆级电学测试方案，选用工业量产通用的JGS2经济型熔融石英晶圆，完成320MHz~325GHz超宽频复介电常数精准表征，彻底补齐6G超高频频段石英衬底电学数据空白，为行业材料选型、器件设计、规模化量产提供了权威可落地的工程依据。
一、熔融石英衬底适配6G毫米波场景的四大核心优势
1. 低介电常数特性，大幅放宽高频微加工工艺公差
共面波导（CPW）电磁导波波长与衬底相对介电常数的平方根呈反比关系。传统硅衬底相对介电常数约11.9，而本次实测熔融石英稳定介电常数为3.87，同等工作频率下，石英衬底上的电磁波导波波长是硅基的1.76倍。
该特性带来显著工程收益：在300GHz以上亚毫米波无源器件、功分器、耦合器、相控阵天线阵列设计中，石英衬底可有效放大器件版图特征 尺寸，大幅降低超高频频段光刻、刻蚀、探针测试的工艺精度要求，规避精细结构易短路、易断线、测试接触不良等问题，显著提升芯片流片良率，降低量产工艺损耗。

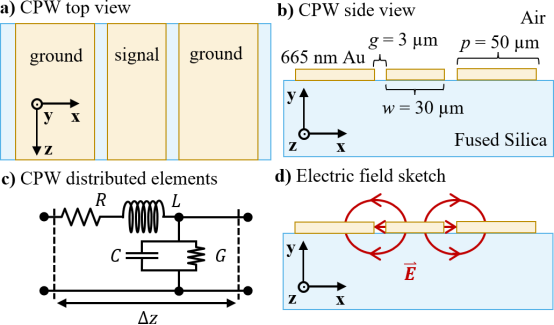

【图1 共面波导结构示意图】
包含CPW顶层电路俯视图、衬底横截面分层结构图、传输线分布式RLC等效电路模型、电场穿透石英衬底仿真示意图，直观展示GSG结构电场分布规律、射频信号传输机制及石英衬底参与高频传输的物理原理。
2. 超宽频超低介质损耗，全面提升射频系统能效与信噪比
本次全频段实测数据证实，320MHz~325GHz全6G主流毫米波、亚毫米波区间内，JGS2熔融石英损耗角正切tanδ全程稳定＜0.005。对比传统高频材料优势显著：高频工况下硅衬底损耗角正切可达0.01~0.1，普通工业玻璃损耗普遍大于0.012，介质损耗远高于熔融石英。
介质损耗是决定射频信号传输衰减的核心指标，在长距离片上互连、大规模毫米波相控阵、高频收发前端等场景中，熔融石英衬底可最大限度降低无源器件插入损耗，有效提升芯片发射辐射功率、接收信号灵敏度，减少毫米波模组整机功耗，既可以延长终端设备续航时间，也能提升6G基站信号覆盖距离与带宽上限。
【图2(b) 熔融石英320MHz–325GHz损耗角正切测试曲线】
横轴为0~325GHz连续频率，纵轴为损耗角正切数值，曲线全程稳定低于0.005，仅10GHz、160GHz存在微小波动，论文验证该波动为测试系统误差，非熔融石英材料本身损耗特性，充分证明其超宽频低损耗优势。
3. 优异环境稳定性+成熟键合工艺，实现规模化量产兼容
熔融石英具备极低的热膨胀系数，在高低温交变、户外复杂工况下，介电常数、器件版图尺寸几乎无形变，介电性能高度稳定，完美适配6G基站、车载毫米波雷达、工业高频检测设备的宽温工作需求。同时其表面粗糙度可达纳米级，金属薄膜附着力均匀，可有效抑制高频工况下导体边缘电流集中引发的额外损耗。
过往行业痛点为薄片熔融石英刚性差、无法适配半导体标准静电载具，难以接入量产流水线。目前行业已全面成熟石英临时键合硅承载晶圆工艺，可将超薄石英晶圆贴合硅支撑片，完整适配光刻、电子束蒸镀、探针测试、划片封装全流程标准化设备，彻底打通熔融石英衬底大规模商业化量产链路。
4. 经济型牌号达标高频指标，大幅降低产业落地成本
本次实验采用市场量产通用的低纯度JGS2熔融石英，无需高成本光学级高纯合成石英，即可完全满足325GHz超高频低损耗、无色散的核心性能要求。相较于高纯陶瓷、特种红外玻璃、高精密单晶衬底，JGS2熔融石英原材料采购成本更低、供应链更成熟，可完美适配6G通信设备、毫米波终端的大批量商业化落地需求，具备极强的产业成本优势。
二、行业核心痛点：110GHz以上石英电学表征长期存在技术盲区
熔融石英是成熟的光学介质材料，低频微波频段研究体系完善，但面向6G射频芯片工程应用的超高频电学数据，长期存在四大核心短板，严重制约产业落地：
1. 频段覆盖缺失：110GHz以下仅有少量单点腔体谐振、同轴传输线测试数据，无法覆盖220~325GHz WR3亚毫米波核心频段，无法支撑新一代6G超高频设备研发；
2. 测试原理不匹配：110~325GHz公开数据几乎全部采用光学法测试，依靠光透射、干涉原理，与射频芯片准TEM电磁波传输激励模式完全不同，无法还原真实工作状态；
3. 工程适配性差：光学测试样品尺寸、厚度、结构与晶圆级射频芯片差异极大，无法模拟GSG探针接触、传输线辐射、衬底杂模、金属寄生耦合等工程效应，测试数据导入电磁仿真后会产生极大设计偏差；
4. 行业标准缺失：全球暂无统一的晶圆级超高频介电测量标准，不同实验室、厂商测试方案不统一，材料参数无法横向对标，企业衬底来料检测、品质管控无标准化依据。
基于以上行业痛点，NIST团队摒弃传统光学、谐振测试方案，采用与商用毫米波芯片完全一致的晶圆级共面波导电学测试体系，输出的参数可直接用于射频器件仿真、设计迭代与量产验证，工程实用价值远超传统测试数据。
三、320MHz~325GHz全频段实测核心结论与工程解读
本次测试划分三大主流毫米波、亚毫米波频段，搭配对应专业波导扩展头与高精度GSG高频探针完成S参数采集，全面覆盖6G全工作频段：
1. 低频段：320MHz ~ 110GHz，采用1mm同轴扩展模块；
2. 中毫米波段：140GHz ~ 220GHz，采用WR5标准波导扩展头；
3. 亚毫米波段：220GHz ~ 325GHz，采用WR3标准波导扩展头。
结合mTRL多线校准算法、直流导体电阻标定、二维有限元截面仿真、全维度不确定度分析，最终提取得到熔融石英核心电学参数，结论具备极强工程指导性：
1. 相对介电常数实部εᵣ=3.87±0.03，320MHz~325GHz全频段数值高度稳定，无任何显著介电色散现象；

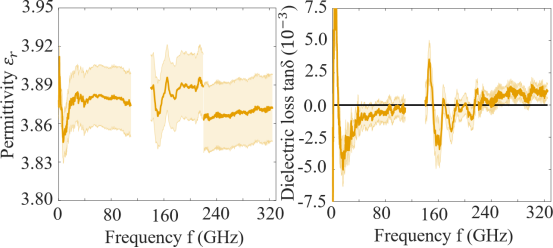

【图2(a) 熔融石英相对介电常数频响曲线】
横轴为0~325GHz连续频率，纵轴为相对介电常数数值，曲线全程稳定在3.87附近小幅波动，无规律性漂移与色散，证明超宽频范围内可采用恒定介电常数建模，大幅简化射频仿真与电路设计流程。
2. 全频段损耗角正切tanδ＜0.005，介质固有损耗极低，属于优质低损耗射频介质材料；
3. 熔融石英在325GHz及以下频段无工程级色散效应，设计人员无需根据不同频率分段修正介电参数；
4. 325GHz以内CPW传输总损耗主要来自金薄膜导体趋肤效应引发的欧姆损耗，石英介质本身贡献的损耗占比极低，介质损耗可忽略不计。
工程核心价值：在6G全频段、325GHz及以下亚毫米波场景中，熔融石英可近似等效为低损耗、无色散理想介质，完美适配片上无源网络、大规模相控阵天线、高速毫米波互连、雷达前端芯片、太赫兹检测器件等核心硬件场景。
四、实测数据对6G全产业链的落地指导价值
1. 射频设计工程师：可直接采用本次权威实测参数εᵣ=3.87、tanδ＜0.005开展高频电磁仿真，彻底规避光学测试数据与真实电路不匹配带来的设计偏差，减少迭代次数，缩短器件研发周期。
2. 半导体流片/衬底制造企业：成熟的石英-硅临时键合工艺可实现量产兼容，JGS2通用牌号可标准化批量供货，可全面替代高损耗硅衬底，作为6G毫米波射频专用晶圆，降低特种衬底采购与生产成本。
3. 6G基站、车载雷达终端厂商：采用熔融石英衬底的毫米波模组插入损耗更低，同等发射功率下通信传输距离更远、信号带宽更大、整机功耗更低，可有效简化设备电源设计、缩小模组体积、提升终端设备稳定性与续航能力。
五、文末小结
过往熔融石英长期局限于光学窗口、精密镜片等光学应用场景，超高频电学性能数据的缺失，制约了其在射频领域的规模化应用。本次NIST 325GHz晶圆级电学实测研究，补齐了6G超高频毫米波频段的材料参数空白，充分验证了熔融石英低损耗、无色散、高稳定、易量产、低成本的综合核心优势。随着6G亚毫米波产业化进程持续加速，熔融石英将逐步替代传统硅、陶瓷衬底，成为下一代毫米波射频芯片、高频通信器件的主流核心基材。
