突破325GHz毫米波表征技术瓶颈：基于mTRL共面波导的熔融石英晶圆级精准测试方案全解析

一、前言

衬底复介电常数的精准表征，是毫米波射频器件研发、仿真建模、性能优化的前置核心环节，测试数据的准确性、场景适配性直接决定芯片设计成功率与产品性能上限。目前行业主流的两类传统测试方案，均存在无法规避的固有技术缺陷，难以满足6G超高频器件研发需求：

一是腔体谐振法，仅能实现单点离散频点测试，无法完成宽频扫频表征，且测试样品尺寸、结构与晶圆芯片不兼容，无法适配规模化器件研发；

二是光学法（法布里珀罗干涉法），属于非接触式光激励测试，无法模拟射频芯片准TEM电磁传输模式，无法复现晶圆级测试中的辐射杂散、衬底杂模、金属寄生耦合、探针接触损耗等工程效应，且无法建立量化的测量不确定度体系，数据可溯源性差。

针对以上行业技术瓶颈，NIST团队搭建了一套全闭环、可溯源、高适配的超高频材料表征体系：依托熔融石英晶圆基共面波导（CPW）测试芯片，结合mTRL多线直通-反射-传输线校准技术、二维有限元仿真修正、全维度不确定度分析，实现320MHz~325GHz超宽频复介电常数精准提取。整套方案完全复刻真实毫米波芯片工作结构与工况，数据工程实用性极强，同时具备完整的误差量化与校准体系，可直接转化为企业内部毫米波衬底来料检测、性能标定的标准化技术方案。本文从芯片制备、硬件链路、核心算法、仿真验证、误差分析五大维度，完整拆解这套先进的超高频测试技术路线。

二、测试载体：熔融石英CPW校准芯片设计与精密制备工艺

本次实验采用行业通用76.2mm标准直径JGS2熔融石英晶圆，依托标准光刻工艺+电子束蒸镀技术制备GSG共面波导阵列结构，针对325GHz超高频工况优化版图尺寸，从结构层面抑制高频辐射杂散与寄生损耗，保障测试精度。

芯片核心结构与工艺参数：

1. 金属分层结构：底层为10nm钛金属粘附层，提升金膜与石英衬底的结合稳定性；上层为665nm金导电层，经轮廓仪实测，导体厚度公差控制在±15nm，厚度均匀性优异；

2. 高频优化几何参数（标称值）：信号线宽w=30μm，信号-地间隙g=3μm，接地平面宽度p=50μm，通过缩小横向结构尺寸，最大限度抑制325GHz高频辐射损耗与杂模干扰；

3. 多规格传输线阵列：设计10组差异化长度CPW传输线，长度覆盖0.42mm~9.000mm，为mTRL多线校准提供充足数据样本，消除单一线段测试的随机误差；

4. 多功能校准单元：集成短路反射负载、PdAu合金串联电阻、串联电容单元，分别用于系统偏移校准、单位长度电容提取、集总寄生导纳解耦，实现单芯片完成全套测试校准需求。

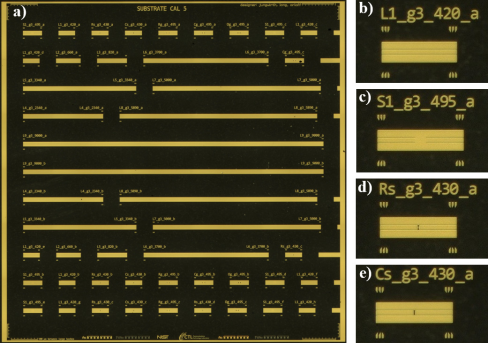

【图2 测试芯片整体版图与单元特写】

(a)整片熔融石英测试晶圆全貌；(b)直通传输线局部放大结构；(c)短路反射校准结构；(d)PdAu串联电阻单元；(e)串联电容寄生提取单元，完整展示单芯片集成的校准、测试、寄生标定全套功能结构。

关键工艺修正：光刻显影偏移量δ精准校正模型

光刻曝光、显影工艺会不可避免造成芯片实际尺寸与设计标称值偏差，是超高频测试误差的核心来源之一，仅依靠光学显微镜测量尺寸无法消除系统性偏差。本次实验引入统一偏移参数δ，对全部横向几何尺寸进行精准修正：

修正公式：gδ=gnom.+2δ、wδ=wnom.-2δ、pδ=pnom.-2δ

通过低频段电阻、电感实测数据拟合，精准得到光刻过显偏移量δ=115±25nm，修正后实际结构参数：信号间隙3.23μm、信号线宽29.77μm、地平面宽度49.77μm。该修正模型可统一捕获光刻工艺带来的系统性尺寸误差，大幅提升有限元仿真数据与实测数据的一致性。

同时通过源表直流电阻测试，精准提取金薄膜直流电阻率ρdc=(2.4±0.1)μΩ·cm，作为二维有限元仿真中导体趋肤效应损耗建模的核心输入参数，保障仿真模型的真实性与精准度。

整套测试芯片一版成型，可同时完成系统误差校准、导体损耗标定、介质参数提取、寄生效应解耦四大核心功能，无需多批次、多规格样品，大幅提升超高频介质材料的测试效率与稳定性。

三、全波段测试硬件链路与配套辅助测量方案

整套测试系统以高精度矢量网络分析仪（VNA）为核心，搭配多波段专用毫米波波导扩展头与GSG高频晶圆探针台，搭建覆盖320MHz~325GHz的超宽频测试链路，分段匹配不同频段传输特性：

1. 低频段320MHz–110GHz：配置1mm同轴扩展模块，搭配标准GSG晶圆探针，完成微波频段S参数采集；

2. 中毫米波140–220GHz：配置WR5标准矩形波导扩展头，适配中毫米波频段传输特性；

3. 亚毫米波220–325GHz：配置WR3标准矩形波导扩展头，满足325GHz超高频信号稳定传输与测试需求。

为保障测试数据的精准度与可溯源性，配套多维度高精度辅助测量：

1. 光学显微镜：精准测量传输线横向线宽、信号间隙、地平面几何尺寸，完成基础几何参数标定；

2. 表面轮廓仪：微米级精度检测金导体薄膜实际厚度，修正仿真模型厚度参数；

3. 源测量单元（SMU）：采集各组CPW传输线直流电压、电流数据，提取单位长度直流电阻Rdc，为高频趋肤效应损耗仿真建模提供真实数据支撑。

四、核心技术原理：mTRL多线校准联合有限元仿真提取介电参数

1. 传输线基础分布参数理论

熔融石英基CPW工作为准TEM传输模式，可通过单位长度分布式参数建模：R（导体电阻）、L（导体电感）、C（介质电容）、G（介质电导）。其中R、L由金属几何尺寸、薄膜电阻率、高频趋肤效应决定，仅与导体特性相关；C、G由衬底介电特性与电极几何结构决定，是提取介电常数、损耗角正切的核心变量。对应的传播常数与特性阻抗核心公式如下：

γ=√[(R+jωL)(G+jωC)]、Z=√[(R+jωL)/(G+jωC)]

2. mTRL多线校准获取真实传播常数

区别于传统单根TRL校准易受随机误差、夹具误差干扰的缺陷，mTRL多线直通-反射-传输线算法，通过多组不同长度传输线的S参数数据，系统性消除探针接触误差、波导扩展头损耗、夹具寄生参数等系统干扰，精准解耦得到无干扰的CPW真实复传播常数γ_TRL，为后续参数提取提供核心原始数据。

3. 仿真与实测结合，分离导体与介质损耗

基于δ修正后的精准几何尺寸、实测金膜电阻率，建立CPW截面二维有限元仿真模型，仿真得到纯导体贡献的分布电阻R_sim、电感L_sim，彻底剥离导体损耗干扰。通过核心公式分离仅由介质特性决定的电导G与电容C：

G+jωC=γ_TRL²/(R_sim+jωL_sim)

同时在低频段利用串联电阻反射系数完成交叉验证，修正二维仿真无法覆盖的微弱辐射、串扰误差，进一步提升参数提取精度。

4. 复介电常数与损耗角精准换算

通过拟合建立电容-介电常数线性映射模型，由实测分布电容C、电导G精准换算得到熔融石英复介电常数εᵣ−iεᵢ，再通过损耗计算公式tanδ=εᵢ/εᵣ，最终得到全频段精准的介质损耗角正切参数。

五、仿真模型有效性验证：衬底杂模影响评估与数据对标

行业普遍存在核心技术顾虑：本次实验采用的500μm厚度熔融石英衬底，介质板模式临界频率fc=106GHz，106~325GHz全测试区间均高于临界频率，理论上极易激发衬底杂模，干扰主传输模式，影响介电参数测试精度。为验证模型有效性，团队开展全方位仿真与实测数据对标验证。

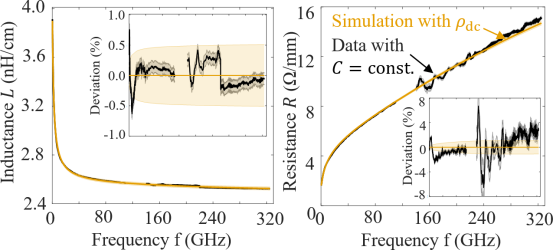

【图3 分布电阻、电感仿真与实测对比曲线】

(a)单位长度分布电阻R随频率变化曲线；(b)单位长度分布电感L随频率变化曲线，对比二维仿真计算值R_sim/L_sim与实测提取数据R_G=0/L_G=0，两组曲线高度重合，误差完全落在测量不确定度区间内。

核心验证结论：

1. 衬底介质板杂模对CPW准TEM主传输模式的干扰可忽略不计，二维截面有限元仿真模型完全适配325GHz全频段测试建模需求；

2. 全频段R、L参数的频率变化趋势完全由金属趋肤效应主导，仿真理论规律与实测数据高度匹配，模型真实性得到充分验证；

3. 全频段提取的介电常数无规律性漂移、色散，进一步证实熔融石英在325GHz及以下频段具备优异的介电稳定性。

同时实验明确损耗来源拆分结论：325GHz以内CPW传输总衰减以金导体欧姆损耗为主，熔融石英介质损耗占比极低，从测试原理层面再次印证其超低损耗的核心材料优势。

六、全维度测量不确定度系统分析（实验室落地核心参考）

本次研究系统梳理全部测试误差来源，量化各因素对介电常数、损耗角的影响程度，形成完整的不确定度分析体系，为企业自建超高频测试平台、完善品控标准提供精准参考：

1. 核心系统性误差：光刻尺寸修正偏移量δ（Δδ=25nm），是造成介电常数误差±0.03的最主要因素，该偏差为全频段统一系统误差，但不会改变“熔融石英超宽频无色散”的核心结论；

2. 设备重复性误差：110GHz频段内完成3次独立mTRL校准测试，介电常数提取重复精度优于0.5%，测试系统稳定性、可靠性优异；

3. 频段异常波动精准溯源：160GHz附近参数起伏并非材料色散导致，根源为GSG探针接触压力不稳定、VNA毫米波扩展头信号压缩效应，属于测试系统误差；10GHz附近参数凹陷，源于本次CPW版图专为高频优化，低频下导体损耗过高，难以精准分离微弱介质损耗，属于版图适配性问题，非材料本身特性缺陷。

测试方案优化改进方向

1. 分频段设计专用CPW版图：低频采用大尺寸结构、高频采用小尺寸结构，实现高低频数据精准互补，消除频段适配偏差；

2. 升级高精度无掩模光刻设备，缩小光刻偏移误差，进一步降低系统性尺寸偏差；

3. 优化探针台压力闭环控制模块，稳定探针接触阻抗，彻底消除高频频段测试异常波动。

七、晶圆级mTRL测试方案的行业核心价值

1. 工程场景高度适配：全套测试基于商用标准晶圆射频芯片结构，可真实复现高频辐射、衬底杂模、金属寄生耦合等工程效应，解决传统光学法、谐振法数据与实际器件工况脱节的核心痛点，测试参数可直接用于产品仿真与设计；

2. 单芯片超宽频一体化测试：一片熔融石英校准芯片即可覆盖320MHz~325GHz全频段，无需更换样品、切换夹具，大幅缩短超高频介质材料的表征周期，提升测试效率；

3. 标准化可溯源体系：包含完整的校准流程、仿真修正模型、量化不确定度分析，可直接转化为企业毫米波衬底来料检验、性能标定的标准化技术规范；

4. 通用化测试平台：方案不局限于熔融石英，可拓展至氧化铝、氮化铝、高频特种玻璃等各类毫米波衬底材料，为6G、太赫兹新材料研发迭代提供成熟的测试技术支撑。

八、文末小结

基于mTRL多线校准的晶圆级CPW电学测试方案，成功补齐了110~325GHz熔融石英衬底的电学表征技术空白，彻底克服了传统测试方法场景适配差、精度低、无可溯源误差体系的缺陷。对于射频材料实验室、衬底制造企业、毫米波芯片设计厂商而言，这套可复现、超宽频、高精度、全误差量化的测试路线，是下一代超高频介质衬底性能标定的标准化核心方案。结合熔融石英本身低损耗、无色散、高稳定、易量产的材料优势，将进一步加速其在6G毫米波、太赫兹高频硬件产业链的规模化落地与普及应用。
