熔融石英核心光学性能与激光诱导改性机理深度解析
熔融石英作为高端光学、半导体光刻与高能激光系统的核心基材，其核心价值源于极致的宽谱透光能力、超低散射损耗与优异的激光耐受性能。相较于普通光学玻璃，熔融石英的紫外、近红外光学特性更稳定，且在高能激光长期辐照环境下可实现可控的结构与光学演化。本文将从**光学吸收特性、瑞利散射损耗、激光诱导改性效应**三大核心维度，系统拆解熔融石英的光学性能优势与辐照损伤机理，为高端光学器件选型、工艺优化及规模化应用提供理论支撑。
一、熔融石英核心光学性能概述
凭借极宽的禁带宽度，熔融石英实现了深紫外至红外全波段高透光特性，完美适配多场景高精度光学应用。其应用光谱覆盖300 nm以下深紫外光刻波段，以及红外波段光学元件、光波导器件等核心场景，是目前极少数可兼顾深紫外精密光刻与红外光传输的光学基材。
透光性能、光学吸收与瑞利散射是决定熔融石英光学品质的三大关键指标，直接影响光学系统的成像精度、传输效率与长期服役稳定性。材料折射率虽为重要参数，但受制备工艺影响较小，本文不作赘述，可参考现有专项文献研究。值得注意的是，熔融石英的光学性能并非仅由化学组分决定，微观无序结构、本征缺陷与人工掺杂缺陷是调控其光学损耗的核心因素。
二、熔融石英的光谱吸收特性（紫外-红外）
熔融石英的光谱吸收损耗主要分为紫外吸收与红外吸收两类，分别由材料本征能级跃迁、结构振动模式及杂质缺陷共同主导，不同缺陷类型与掺杂组分对透光边界、吸收强度的调控规律差异显著。
2.1 真空紫外（VUV）吸收特性与缺陷调控
熔融石英的紫外吸收边界源于10.4 eV二氧化硅吸收带的乌尔巴赫尾态效应，其本征极限吸收边位于153 nm超短紫外波段。实际应用中，材料微观无序结构、各类点缺陷与杂质会显著偏移紫外吸收边，直接降低深紫外透光性能。

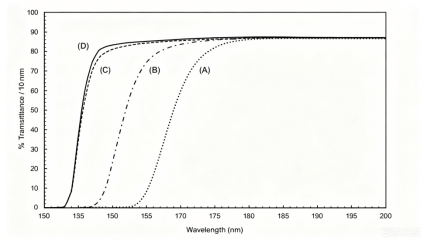

图1 熔融石英真空紫外透过光谱对比图
图1 展示了不同组分缺陷熔融石英在真空紫外波段（150–200 nm）的透过率差异（测试光程10 mm，包含反射与散射损耗），四类典型样品特性如下：
• A样品（1270 ppmwt高羟基）、B样品（1300 ppmwt高氯杂质）：羟基（SiOH）与氯杂质（SiCl）会在紫外吸收边附近引入电子跃迁能级，导致吸收边红移，短波透光性能下降；二者157 nm吸收截面分别为16.8×10⁻²⁰ cm²、6.3×10⁻²⁰ cm²，是紫外损耗的主要诱因，但对193 nm光刻波段透光几乎无影响。
• C样品（2 ppmwt低羟基）：大幅降低羟基含量可有效贴合本征紫外吸收边，显著提升真空紫外透光能力。
• D样品（5000 ppmwt氟掺杂）：氟化改性熔融石英具备最优的157 nm超高透光性能，是深紫外光学器件的优选材料。
氟掺杂是提升熔融石英紫外光学性能的核心改性手段，具备三重优势：一是置换材料内部羟基缺陷，消除羟基诱导的紫外吸收；二是形成的SiF结构不会在紫外吸收边引入额外能级；三是优先钝化三元环、四元环等应变微小环结构，降低结构无序度，从根源减少短波吸收损耗。目前高性能氟化熔融石英已实现157 nm波段内部透光率＞80%/cm的优异指标。
除人工掺杂缺陷外，材料本征非化学计量缺陷是紫外吸收的重要诱因：缺氧中心ODC1（≡Si-Si≡）在163 nm形成特征吸收峰，间隙氧分子引发155–175 nm宽波段吸收，直接劣化真空紫外透光性能；E’心（215 nm吸收峰，拖尾延伸至193 nm）、非桥氧空穴中心NBOHC（260 nm吸收峰，拖尾延伸至248 nm）、ODC2缺氧中心（248 nm特征峰）等缺陷，是193 nm、248 nm主流光刻波段光学损耗的核心隐患。因此，紫外光刻用熔融石英必须严格控制制备与激光辐照过程中的缺陷生成。
2.2 红外吸收特性与羟基损耗机制
熔融石英红外吸收边界由结构振动与水分子振动拖尾效应共同决定，其本征特征振动峰位于9.1 μm、12.5 μm、21.3 μm、36.4 μm，同时在3.0–4.5 μm区间存在倍频与合频吸收峰。羟基的存在是近红外波段额外损耗的主要来源，其特征伸缩振动峰位于2.73 μm，且在2.24 μm、1.37 μm存在倍频吸收峰，直接影响光通信波段传输性能。

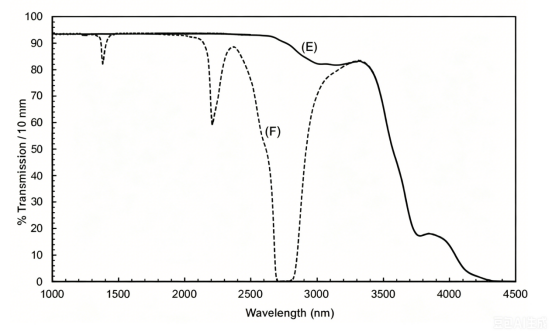

图2 两类商用熔融石英红外透过光谱对比图
图2为两款主流产品的红外透过性能对比（测试光程10 mm）：E样品（HPFS 8655低羟基熔融石英）无明显羟基吸收峰，红外透光性能优异；F样品（HPFS 7980高羟基熔融石英）存在显著的羟基特征吸收峰。这一特性决定了长距离光纤通信必须采用无羟基、低缺陷熔融石英基材。工业中常采用氘化置换工艺，将羟基吸收峰偏移至更长波段，规避1310 nm、1550 nm核心通信波段的损耗问题。
值得一提的是，熔融石英超高纯度的特性，可完全规避碱金属、过渡金属杂质在紫外、可见、近红外波段的强吸收损耗，这也是其优于普通硅酸盐光学玻璃的核心优势之一。
三、熔融石英瑞利散射损耗规律与优化机制
瑞利散射是熔融石英光学损耗的核心来源之一，由小于入射波长的微观密度波动、组分不均匀性引发，遵循经典的1/λ⁴波长依赖规律，紫外波段散射损耗远高于红外波段，也是长距离光纤传输的主要损耗来源。
熔融石英总瑞利散射损耗（αRS）由密度波动损耗（αρ）与组分浓度波动损耗（αc）共同构成，计算公式如下：
其中，密度波动损耗与玻璃假想温度（Tf）正相关，浓度波动损耗与折射率-掺杂浓度变化率平方（dn/dc）²正相关。对于无掺杂、低羟基高纯熔融石英，散射损耗仅由密度波动主导，低假想温度是实现超低散射损耗的核心条件。
受熔融石英高刚性网络结构影响，其玻璃转变温度＞1200 ℃、脆性系数极低，结构弛豫速度极慢，仅通过常规降温速率调控难以实现低假想温度制备。因此，行业普遍采用掺杂改性+精准温控协同方案加速结构弛豫、降低散射损耗：
• 碱金属、羟基掺杂：可有效加速结构弛豫，最高降低20%瑞利散射损耗，高羟基熔融石英散射损耗普遍低于干态熔融石英；
• 氟、氯掺杂：氟掺杂会引入轻微浓度波动损耗，氯掺杂无额外浓度损耗，二者均可激活低温亚弛豫机制，快速优化微观结构均匀性；
• 新型改性工艺：高温压缩技术可收缩微观孔隙，将低羟基熔融石英散射损耗降低30%以上；压力淬灭工艺理论可实现超50%的散射损耗降幅。
四、激光诱导熔融石英改性与损伤机理
在深紫外高能激光辐照条件下，熔融石英会发生可控或不可逆的光学、结构改性，包括诱导吸收、密度致密/稀疏、微通道损伤等效应。这类效应会劣化光刻系统成像精度与输出效率，但也可利用其实现激光刻写光栅、光波导等微纳加工应用。本文重点聚焦短波光刻场景下的激光诱导损伤机制。
4.1 激光诱导色心与动态吸收特性
高能紫外激光的光子能量＞5 eV，可打破熔融石英内部Si-O共价键，生成E’心、NBOHC等典型色心缺陷，引发波段选择性吸收，直接影响193 nm、248 nm光刻波段的透光稳定性。该过程伴随多光子吸收效应，且具备显著的动态响应特征：激光辐照时吸收损耗大幅上升，避光后透光性能可部分恢复。
氢气分子是调控激光诱导吸收的核心介质，可有效钝化色心缺陷、提升材料抗激光损伤能力。氢气可与E’心发生反应生成稳定的SiH结构，消除紫外-可见波段额外吸收；但再次辐照时SiH键会光解，重新生成E’心，出现“复暗现象”。
图3 激光诱导吸收原位测试实验装置图
图4 不同氢气含量样品色心吸收衰减特性曲线
图5 激光关断衰减、辐照复暗动态响应曲线
实验测试表明：无氢气熔融石英的激光诱导吸收最强，且无光透过恢复能力；随着内部氢气浓度提升，诱导吸收显著降低，避光恢复效果大幅优化。此外，材料本征ODC缺氧中心是激光损伤的重要诱因，高能光子可打破Si-Si键，大量生成E’心缺陷，加剧光学损耗。
同时，激光诱导吸收与缺陷发光存在强关联性：193 nm线性吸收对应550 nm特征荧光，非线性吸收与650 nm荧光（NBOHC缺陷特征）匹配，可通过荧光表征实现熔融石英激光损伤的精准预判。
4.2 激光致密度改性：致密化与稀疏化效应
高能激光长期辐照会引发熔融石英微观密度变化，分为致密化（密度上升）与稀疏化（密度下降）两类效应，进而产生ppm级折射率变化与微小双折射。虽然单轮辐照改性幅度极小，但在长光程紫外光刻系统中会持续累积，最终导致成像畸变、精度下降。
激光致密度变化符合幂律演化规律，193 nm激光辐照下幂指数约为0.6，与经典石英辐照致密化理论高度吻合。值得注意的是，熔融石英的辐照响应存在波段与剂量依赖性：157 nm激光辐照初期以稀疏化为主，持续辐照后会转变为致密化效应。

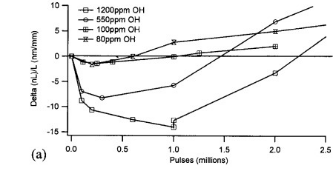

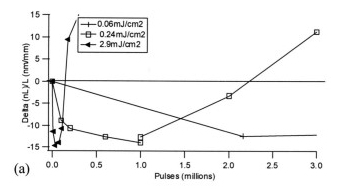

图6 不同 fluence、羟基、氢气含量样品的折射率动态变化曲线
实验结果表明：高羟基、高氢气含量样品的稀疏-致密转变脉冲阈值更低；无氢气样品的羟基含量越高，转变所需脉冲数越多。其核心机制为：羟基光解引发微观体积膨胀（稀疏化），与晶格重构致密化效应相互竞争，最终决定材料宏观密度与折射率变化。红外光谱测试证实，激光辐照会提升材料内部氢键结合羟基含量，进一步加剧结构改性。
4.3 激光自聚焦与微通道损伤机制
激光诱导吸收与密度致密化的耦合效应，会引发熔融石英内部自聚焦现象，最终形成永久性微通道损伤。其演化过程为：激光辐照引发局部折射率升高，形成类波导结构，光束持续自聚焦收缩；当局部光强超过材料损伤阈值时，会激发等离子体火花，生成微米级贯通微通道。

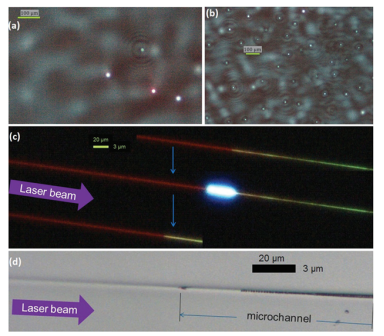

图7 熔融石英微通道形成过程形貌图
微通道属于不可逆结构性损伤，会彻底破坏光学元件的成像与传输性能。研究表明，低致密速率、高折射率均匀性的高纯熔融石英具备最优的抗微通道损伤能力，是高能激光与深紫外光刻设备的首选基材。
五、总结与工业应用选型参考
综合光学性能与激光改性机理可得出：熔融石英的紫外透光性能由羟基、卤素杂质、本征缺陷共同调控，氟掺杂、低羟基纯化是提升深紫外光学性能的核心工艺；瑞利散射损耗可通过掺杂改性、低温弛豫、高压后处理等工艺实现大幅优化；激光辐照引发的色心生成、密度改性、微通道损伤，是制约高端光学元件寿命与精度的核心因素，可通过氢气钝化、组分优化、结构均匀性调控实现有效改善。
在工业量产领域，晶沐光电可稳定提供2–12英寸全规格标准化、定制化熔融石英产品。产品采用成熟火焰水解工艺制备，具备超低杂质、低缺陷、高光学均匀性、强激光抗性等优势，可精准适配半导体深紫外光刻、高能激光系统、高端光纤通信、精密红外光学设备等高端场景的严苛使用需求，实现学术理论与工业应用的高效衔接。
