石英晶圆在封装上的应用
石英晶圆（主要为熔融石英或合成石英材质）凭借其高纯度、低热膨胀系数、优异的电绝缘性、光学透明性及高刚性可精密加工等核心特性，在半导体封装、光电子封装、MEMS器件封装等多个高端领域发挥着不可替代的作用，成为先进封装技术升级的关键支撑材料。其应用场景围绕特性展开，覆盖从基础衬底到高端集成封装的全环节，具体如下：
一、石英晶圆的核心特性（封装应用的基础）
石英晶圆的封装应用优势源于其独特的材料特性，这些特性精准匹配高端封装对稳定性、可靠性和性能的严苛要求：
• 高纯度与化学稳定性：主要成分为SiO₂，耐酸碱、抗腐蚀，可在严苛的封装工艺环境中稳定使用，避免与其他材料发生化学反应影响器件性能。
• 低热膨胀系数：热膨胀系数极低（约0.55×10⁻⁶/℃），与硅（2.6×10⁻⁶/℃）、光纤的热膨胀系数接近，能有效减少封装过程及使用过程中因温度变化产生的热应力，避免器件翘曲、开裂或连接失效。
• 优异电绝缘性：高电阻率（>10¹⁶ Ω·cm），适合高频、高功率器件封装，可有效避免漏电，保障信号传输的稳定性。
• 光学透明性：在紫外到红外波段透光性优异，尤其在通信波段（1310nm、1550nm）具有极低的光学损耗（可低于0.1 dB/cm），适配光电子封装的光信号传输需求。
• 高刚性与可精密加工性：可通过蚀刻、钻孔、研磨等工艺实现微结构加工，能满足封装中对微小结构、高精度尺寸的要求，如微通孔、微凹槽等。
二、石英晶圆在封装中的主要应用场景
（一）半导体先进封装：中介层与TSV载板
在2.5D/3D先进封装中，石英晶圆作为核心辅助材料，有效解决了高频、高密度互连的技术痛点：
1. 中介层（Interposer）：作为硅中介层的替代或补充，用于连接多个芯片与基板，是2.5D/3D集成封装的关键部件。其低介电常数（~3.8）可显著降低信号串扰和传输延迟，低损耗因子能提升高速信号完整性，尤其适合毫米波、太赫兹等高频通信芯片的封装，完美适配5G/6G芯片的性能需求。
2. TSV（Through-Silicon Via）载板：作为TSV技术的绝缘衬底，可通过激光钻孔或湿法蚀刻制作垂直通孔，实现芯片间的垂直互连。其高绝缘性可避免漏电问题，适配高密度互连需求；同时低热膨胀系数带来的优异热稳定性，能减少热循环导致的通孔变形，保障互连的可靠性。
（二）晶圆级封装（WLP）：临时载板与异质集成载体
晶圆级封装追求小型化、高密度和批量生产，石英晶圆的特性使其成为该领域的理想辅助材料：
1. 临时载板（Carrier）：在薄晶圆加工过程中，石英晶圆作为临时支撑载体，可有效避免薄晶圆出现翘曲、破裂等问题。工艺上，将器件晶圆粘合到石英载板上进行背面减薄，完成加工后通过激光或热滑移方式剥离，既保障了加工精度，又不会对器件晶圆造成损伤，适配超薄晶圆（厚度可降至80μm以下）的加工需求。
2. 异质集成载体：可与硅、碳化硅、氮化镓等不同材质的芯片结合，实现多功能集成封装。其稳定的物理化学特性，能缓解不同材料间的热膨胀系数差异，减少集成过程中的应力冲突，为异质集成封装提供稳定的基础平台。
（三）MEMS与传感器封装：衬底与密封部件
MEMS器件（如加速度计、陀螺仪、微镜等）的微结构脆弱、对环境敏感度高，石英晶圆的特性可精准匹配其封装需求：
1. 封装衬底：作为MEMS器件的核心衬底，可提供稳定的支撑和绝缘保护，尤其适用于高精度MEMS陀螺仪的封装。例如，在熔融石英微半球谐振陀螺仪中，石英晶圆作为微半球壳谐振子的基底，通过阳极键合与硅晶圆形成真空密封空腔，保护内部微结构不受外界环境影响，同时其机械稳定性可提升陀螺仪的检测精度。
2. 光学MEMS封装：利用其光学透明性，可实现光学MEMS器件（如微镜、可调光衰减器）的封装集成，便于器件的调试和光信号的传输，同时真空密封特性可保障器件的长期稳定运行。
（四）光电子集成封装：光波导衬底与耦合载体
在光子集成电路（PIC）、光纤通信芯片等光电子器件封装中，石英晶圆的光学特性成为核心优势：
1. 光波导衬底：作为平面光波导电路（PLC）的衬底，可用于制作分束器、阵列波导光栅（AWG）、调制器等无源光器件。其低折射率（约1.45）与硅基材料形成折射率差，利于光信号的约束与传输，极低的光学损耗可保障长距离光信号传输的稳定性，是波分复用系统的核心支撑材料。
2. 光纤耦合载体：其热膨胀系数与光纤匹配，可用于制作光纤阵列基板（如V型槽），实现光纤与芯片的低损耗耦合；同时可作为中介层，将III-V族激光器、硅光芯片等异质光电子器件集成，实现光电共封装，适配高速光通信、数据中心互连的需求。
3. 量子器件封装：作为超导量子比特或光子量子芯片的低损耗衬底，其低自发荧光噪声的特性可保障量子信号的稳定传输，助力量子器件的封装集成。
（五）射频（RF）器件与晶振封装：高性能封装载体
在射频器件和石英晶振封装中，石英晶圆的低介电损耗和热稳定性可显著提升器件性能：
1. 射频（RF）器件封装：用于5G/6G射频滤波器、天线等器件的封装，其低介电损耗可提升器件的Q值，增强滤波器的性能，减少高频信号损耗，适配高频通信的发展需求。
2. 石英晶振封装：可用于全石英封装的表贴晶振，其底板、盖板和晶圆均采用石英材料，解决了传统陶瓷、塑料封装中热膨胀系数不一致的问题，提升了晶振的热稳定性，同时可进一步缩小封装尺寸，适配系统级封装（SiP）和小型化电子设备的需求。此外，石英晶振的封装形式还包括玻璃真空密封、金属壳封装等，可根据应用场景选择，适配消费电子、汽车电子等不同领域的需求。
三、石英晶圆封装应用的技术优化与发展趋势
随着封装技术向小型化、高频化、高密度方向发展，石英晶圆的应用也在不断优化升级：
• 工艺优化：通过掺杂（如钛、锗）调整石英晶圆的热膨胀系数或光学性能，适配不同封装场景的个性化需求；同时优化蚀刻、键合工艺，如采用反应离子刻蚀（RIE）、电感耦合等离子体（ICP）刻蚀提升微结构加工精度，通过等离子活化实现石英与硅、石英与石英的低温键合，保障封装的可靠性。
• 尺寸升级：推动石英晶圆向更大尺寸（如8英寸）发展，适配批量生产需求，降低封装成本；同时配合超薄加工技术，进一步缩小封装体积，适配1612、1008等小型化封装尺寸要求，满足智能穿戴、智能家居等微型设备的需求。
• 场景拓展：在车规级封装、量子封装等高端领域的应用不断拓展，如车规级晶振封装中，石英晶圆可满足-40℃至+125℃的宽温工作范围和耐振动要求，适配智能网联汽车、新能源汽车的需求；在量子器件封装中，低损耗特性助力量子芯片的性能提升。
四、总结
石英晶圆凭借其独特的材料特性，在先进封装领域的应用覆盖半导体、光电子、MEMS、射频器件等多个核心场景，从基础的衬底、载板，到高端的异质集成、量子封装，均发挥着关键支撑作用。随着封装技术的不断升级，石英晶圆的加工工艺将持续优化，应用场景将进一步拓展，尤其在5G/6G、量子通信、智能汽车等新兴领域，将成为推动封装技术向更高性能、更小尺寸、更高集成度发展的核心材料之一。

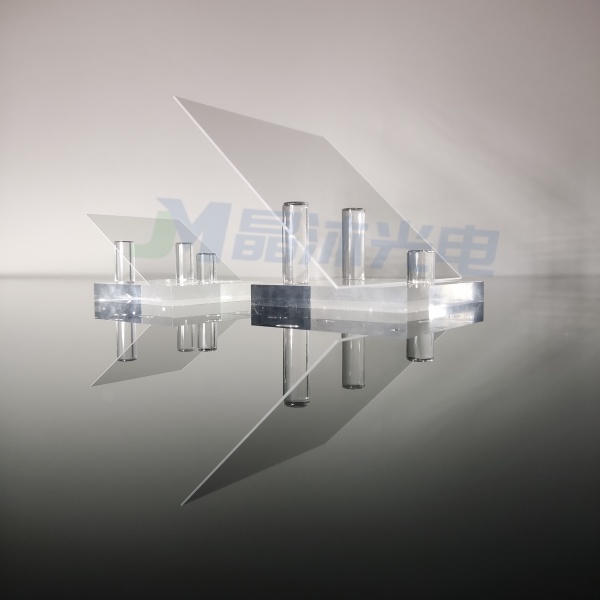

晶沐光电可提供高品质石英系列产品，满足光学、半导体、精密制造等领域的多样化需求。公司石英玻璃与石英晶圆载盘两大核心品类，规格齐全、性能稳定，可适配基板盖板、光学窗口、TGV 通孔封装及晶圆承载等关键工艺场景。
石英玻璃产品具备高纯度、耐高温、优异透光性与化学稳定性，现有牌号涵盖 JGS1/JGS2/ZTSQ-01/YS-1320/BF33，直径覆盖 2inch–12inch，厚度包含 300μm、500μm、725μm、1000μm 等规格，光洁度支持 20/10、60/40、80/50 等不同等级；同时提供定制化石英晶圆载盘，直径包含 D80mm、D101.4mm、D159mm、D200mm，厚度可选择 500μm、1000μm、2000mm，为半导体制造与精密加工提供可靠的材料支撑。
