单晶石英与熔融石英：同属SiO₂，却各领风骚的高端材料
在高端制造、电子通信、光学工程等领域，二氧化硅（SiO₂）材料凭借其优异的物理、化学及光学性能，成为不可或缺的核心基材。但同为SiO₂构成的材料，单晶石英与熔融石英却有着天壤之别——前者是有序排列的晶体瑰宝，后者是无序排布的玻璃珍品，二者因微观结构的差异，在性能与应用上各有侧重，共同支撑着多个高端产业的发展。本文将从结构、性能、应用三个核心维度，全面解析单晶石英与熔融石英的区别与价值，为行业从业者提供清晰的选型参考。
一、微观结构：有序与无序的本质分野
材料的性能源于其微观结构，单晶石英与熔融石英的核心差异，首先体现在原子排列的有序性上，这也是二者所有性能差异的根源。
1. 单晶石英：长程有序的晶体结构
单晶石英，又称晶体石英，本质是α-石英（三方晶系）单晶体，其硅氧四面体（SiO₄）在三维空间中呈现长程有序、周期性重复排列的结构，无晶界与晶粒之分，整体呈现均一的晶体特性。这种有序结构赋予了单晶石英独特的各向异性，即不同方向上的物理性能存在差异。
其来源主要分为两类：一是天然矿物，即我们熟知的水晶，常含有少量Al、Fe、Na等杂质；二是人工合成，通过水热法等工艺制备，可精准控制纯度与晶体取向，满足高端工业与科研需求。作为典型的压电晶体，单晶石英的有序结构使其成为少数能稳定产生压电效应的天然材料之一，这也是其在电子领域的核心竞争力所在。
2. 熔融石英：短程有序的非晶态玻璃体
熔融石英，又称熔凝石英，是人工制备的非晶态玻璃体，其原子排列呈现“长程无序、短程有序”的特点——局部范围内硅氧四面体可形成短暂的有序结构，但整体无周期性排列，也无晶型转变现象。这种无序结构使其具备各向同性，即各个方向上的物理性能一致。
其制备过程极为严苛：以高纯度石英砂或水晶为原料，经1713℃以上高温熔融后，通过快速冷却抑制结晶过程，最终形成无定形的玻璃态材料。高端熔融石英的纯度可达到99.99%~99.999%，甚至能将碱金属杂质含量控制在0.01ppb以下，有效避免杂质对下游应用的干扰，这也是其在半导体领域立足的关键。
二、核心性能对比：各有优势，适配不同场景
微观结构的差异，直接导致单晶石英与熔融石英在热学、光学、电学等核心性能上呈现显著区别，二者的性能特点恰好互补，覆盖了不同领域的严苛需求。以下从关键性能维度进行详细对比，清晰呈现二者的优势与差异：
从性能对比可以看出，单晶石英的核心优势在于压电效应与晶体光学特性，而熔融石英的核心竞争力则体现在极致的热稳定性、超高纯度、各向同性及宽光谱透光性，二者的性能差异决定了其应用领域的明确分野。
三、应用领域：各展所长，赋能高端产业
基于各自的性能优势，单晶石英与熔融石英分别在电子、光学、半导体、高温工业等领域发挥着不可替代的作用，从日常电子产品到尖端科技设备，都能看到二者的身影。
1. 单晶石英：聚焦压电与晶体光学领域
单晶石英的核心应用集中在依赖压电效应和晶体光学特性的场景，尤其在电子通信领域占据核心地位。
在电子与通信领域，利用其强压电效应，单晶石英被广泛用于制作石英晶振、滤波器、传感器等核心元件——石英晶振凭借其稳定的振动频率，成为石英钟、手机、电脑、射频设备等电子产品的“时间基准”，确保设备运行的精准性；滤波器则能筛选出特定频率的信号，提升通信质量，是5G、物联网等通信技术的关键支撑。此外，其压电效应还可用于制作超声发生器，广泛应用于医疗检查、固体探伤、工业清洗等领域。
在光学领域，单晶石英的双折射特性使其成为偏振元件、精密光学棱镜、紫外光学窗口的理想材料，广泛应用于显微镜、光谱仪、激光设备等精密光学仪器中，可实现光的偏振、分光与传输控制。
除此之外，天然单晶石英（水晶）因独特的色泽与晶体形态，还被用于珠宝装饰领域，成为兼具实用性与观赏性的特殊材料。
2. 熔融石英：支撑半导体与高端光学等尖端领域
熔融石英凭借超高纯度、极低热膨胀、强化学稳定性等优势，成为半导体、高端光学、高温工业等尖端领域的“核心基石”，尤其在国产化替代进程中发挥着重要作用。
在半导体与光刻领域，熔融石英是不可或缺的关键材料：深紫外光刻镜头、晶圆承载台、刻蚀腔体等部件均需采用熔融石英制作——其超高纯度可避免杂质污染晶圆（单个钠离子迁移就可能导致50%的晶圆失效），极低热膨胀可确保光刻过程中设备的尺寸稳定性，耐等离子体腐蚀特性则能延长部件使用寿命，直接影响芯片制造的精度与良品率。同时，在集成电路封装领域，熔融石英作为填充材料，可提升封装件的绝缘性与热稳定性，适配Chiplet、3D封装等先进技术需求，目前国产高纯熔融石英在12英寸晶圆封装中的导入率已提升至43.6%，有效突破关键材料“卡脖子”问题。
在高端光学领域，熔融石英的宽光谱透光性与无光学畸变特性，使其成为激光系统、天文望远镜、光纤、高精度光学镜组的核心材料——无论是航空航天领域的天文观测设备，还是工业领域的激光切割、激光焊接设备，都依赖熔融石英的光学性能，确保光信号的稳定传输与精准聚焦。在高端显示领域，熔融石英微球还可作为导光板填充材料，提升Mini-LED、Micro-LED背光模组的光学性能，目前已在京东方、TCL华星等企业实现规模化应用。
在高温工业与新能源领域，熔融石英的耐高温、抗热震特性使其被用于精密铸造、高温炉管、光伏坩埚等部件：在光伏产业中，熔融石英是单晶硅拉制用石英坩埚的关键原料，其高纯度与热稳定性可保障硅棒质量，助力N型TOPCon、HJT等高效电池技术的发展，每GW单晶硅产能需消耗约180吨熔融石英颗粒砂；在精密铸造领域，其低杂质特性可用于航空发动机单晶叶片铸造，成功替代进口材料，提升铸件成品率。此外，在新能源汽车、储能领域，熔融石英粉作为封装填充剂，可提升材料导热系数与绝缘性，保障设备在高功率场景下的稳定性。
四、选型指南：按需选择，实现效能最大化
单晶石英与熔融石英虽同属SiO₂材料，但性能与应用场景差异显著，选型的核心在于匹配具体需求，避免因材料特性与应用场景不匹配导致效能浪费或产品失效。结合二者的核心优势，给出以下选型建议：
1. 优先选择单晶石英的场景：需要利用压电效应（如频率控制、能量转换）、依赖晶体光学特性（如偏振、双折射），或对材料的晶体取向有明确要求时，例如石英晶振、偏振元件、超声传感器等产品的研发与生产。
2. 优先选择熔融石英的场景：需要极致的热稳定性、近零膨胀、超高纯度，或要求材料各向同性、宽光谱透光、耐等离子体腐蚀时，例如半导体光刻设备、高端激光系统、光伏坩埚、精密铸造模具等高端制造领域。
五、行业趋势与展望
随着高端制造、半导体、光伏、航空航天等产业的快速发展，单晶石英与熔融石英的市场需求持续增长，同时对材料性能提出了更高要求。在单晶石英领域，人工合成技术不断升级，高纯度、特定取向的合成单晶石英正逐步替代天然水晶，满足电子、光学领域的高端需求；在熔融石英领域，国产化进程持续加速，江苏凯达、四川晶瑞等国内企业通过技术革新与产业链协同，已实现高端产品的规模化生产，打破进口垄断，同时绿色制造成为发展趋势，余热回收、废料再生等技术的应用，进一步降低了生产能耗与成本。
未来，随着芯片制程向更小节点推进、激光技术向更高功率升级、光伏产业向高效化发展，单晶石英与熔融石英将迎来更多技术突破，二者将继续发挥各自优势，在更多尖端领域实现应用拓展，为高端制造业的高质量发展提供核心材料支撑。
结语：单晶石英与熔融石英，虽同为SiO₂的不同形态，却凭借有序与无序的结构差异，演绎出两种截然不同的材料价值。从日常电子设备到芯片制造、航空航天，二者默默支撑着人类科技的进步，成为高端产业不可或缺的“隐形基石”。深入了解二者的差异与优势，精准选型、合理应用，才能充分发挥材料的最大效能，推动相关产业的持续升级。
作为专注于高端石英材料研发与供应的企业，晶沐光电可提供高品质石英系列产品，满足光学、半导体、精密制造等领域的多样化需求。公司石英玻璃与石英晶圆载盘两大核心品类，规格齐全、性能稳定，可适配基板盖板、光学窗口、TGV 通孔封装及晶圆承载等关键工艺场景。

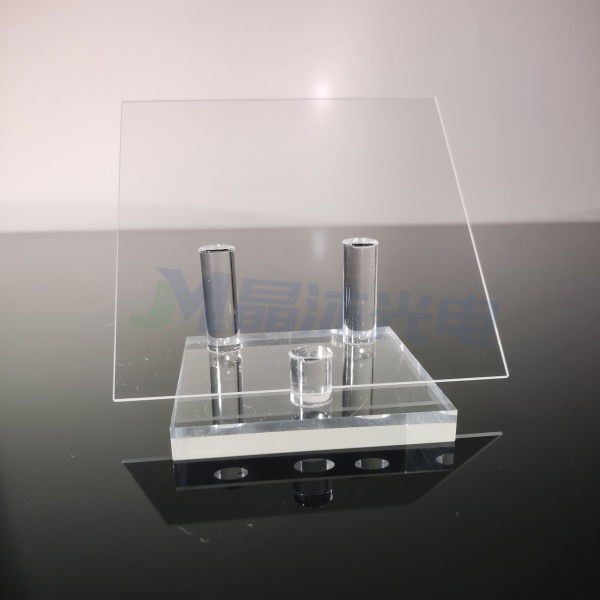

石英玻璃产品具备高纯度、耐高温、优异透光性与化学稳定性，现有牌号涵盖 JGS1/JGS2/ZTSQ-01/YS-1320/BF33，直径覆盖 2inch–12inch，厚度包含 300μm、500μm、725μm、1000μm 等规格，光洁度支持 20/10、60/40、80/50 等不同等级；同时提供定制化石英晶圆载盘，直径包含 D80mm、D101.4mm、D159mm、D200mm，厚度可选择 500μm、1000μm、2000mm，为半导体制造与精密加工提供可靠的材料支撑。
