行业观察：从新能源到AI算力，碳化硅迎来全新第二成长曲线

作为第三代半导体的核心代表材料，碳化硅（SiC）已然成为全球高端半导体产业竞争的战略核心赛道。过去数年，新能源汽车、光伏储能的规模化落地，推动碳化硅完成商业化初步渗透，构筑起行业第一增长曲线。而随着人工智能算力革命全面爆发，数据中心基础设施升级、先进封装迭代、AR智能终端普及等新兴场景快速崛起，碳化硅产业正式迈入“新能源+AI”双轮驱动的全新周期，开启确定性更强、空间更广的第二成长曲线。

一、材料性能壁垒突出，奠定产业长期发展根基

相较于传统硅基材料，碳化硅具备高击穿场强、高热导率、高饱和电子漂移速率、宽禁带等优异物理特性，在高温、高压、高频、高效率工况下拥有不可替代的核心优势。依托更低能耗、更高能量转换效率、更优散热性能，碳化硅器件可有效解决传统半导体材料的性能瓶颈，适配高端工业制造、新能源、算力基础设施、智能终端等多领域高端应用场景，是新一代功率半导体产业升级的核心基石材料。

凭借硬核性能优势，碳化硅已深度渗透新能源核心赛道，广泛应用于新能源汽车主驱逆变器、光伏逆变器、储能变流器、高端工业电源等核心设备，持续助力新能源产业降本增效、提质升级，为前期产业规模化发展提供了坚实市场支撑。

二、第一增长曲线稳固：新能源赛道持续夯实基本盘

新能源是碳化硅产业商业化落地的核心基石与第一增长引擎。在新能源汽车领域，碳化硅MOSFET器件可有效提升电驱系统工作效率，降低设备体积与重量，直接助力整车续航里程提升，成为车企高端车型、高压平台升级的核心标配。在光伏与储能领域，碳化硅器件能够大幅降低能量转换过程中的损耗，提升光电转化效率与储能系统整体收益率，适配光伏平价并网、大型储能电站规模化落地的行业趋势。

在政策端，国内持续加码第三代半导体产业扶持，“十四五”将第三代半导体列为重点发展方向，“十五五”规划进一步明确推动宽禁带半导体规模化、产业化、高端化应用，为碳化硅技术迭代、产能扩张、国产替代提供了良好的政策环境与产业土壤。在市场端，全球碳化硅产业保持高速扩容，据慧博智能投研行业数据，2024年全球碳化硅市场规模已达41亿美元，同比增速超28%，碳化硅衬底、外延等核心环节产业化进程持续提速，新能源驱动的行业基本盘持续稳固。

三、第二成长曲线爆发：AI算力开启增量新时代

随着大模型训练、AI推理需求指数级爆发，全球算力基础设施迎来全面升级，传统硅基供电、散热架构已无法匹配高密度、高功率算力设备的运行需求，碳化硅凭借独特性能优势，成为AI算力产业迭代的核心刚需材料，正式接过行业增长接力棒，构筑全新第二成长曲线。

当前AI数据中心正向800V高压直流（HVDC）供电体系全面升级，碳化硅器件的高耐压、低损耗特性，完美适配高压、高频算力供电场景，可大幅提升电能转换效率、降低设备能耗与散热压力。行业标杆应用已落地规模化普及，英伟达GB300算力集群已将碳化硅基SST固态变压器列为强制标配设备，依托碳化硅衬底实现10kV高压直转低压，支撑机柜兆瓦级大功率供电，全面覆盖AI PSU电源模块、高压直流变换器、图腾柱PFC电源板、GPU前端供电等核心组件，成为高端算力集群的核心标配。

除算力基础设施外，碳化硅新兴应用场景持续拓宽。在先进封装领域，其超高导热性能可有效缓解高性能GPU、高端芯片的高热流密度散热难题，支撑先进封装工艺迭代升级；在AR眼镜等新型智能终端领域，碳化硅凭借优异的光学特性与轻薄适配性，展现出独特的应用潜力，打开消费电子领域全新增量空间。多重新兴需求叠加，彻底改写碳化硅行业增长逻辑，实现从“新能源单一驱动”向“多场景全域爆发”的转变。

四、供给端迭代升级：大尺寸衬底突破，国产替代提速

碳化硅产业链中，衬底是技术壁垒最高、价值量最大的核心环节，成本占器件总成本近50%，衬底技术与产能水平直接决定产业发展高度。当前行业正处于6英寸规模化量产、8英寸加速渗透、12英寸技术突破的关键迭代期，大尺寸衬底可有效降低单片器件生产成本、提升晶圆利用率，是行业规模化、高端化发展的必然趋势。

全球产业竞争格局正迎来深度重构。长期主导全球市场的海外龙头企业经营承压、产能扩张放缓，而国内厂商依托完善的产业配套、充足的市场需求、持续的技术研发投入，实现快速崛起。目前国内头部企业已完成8英寸碳化硅衬底量产布局，12英寸核心技术取得突破性进展，大尺寸衬底国产化进程持续提速，逐步打破海外长期垄断，全球碳化硅供应链话语权加速向国内转移。

五、产业展望：双轮驱动，开启长期高景气周期

整体来看，碳化硅行业正处于新旧动能顺畅切换的关键节点，成长确定性持续强化。一方面，新能源汽车、光伏储能等传统核心需求稳步增长，持续为行业提供稳定基本盘；另一方面，AI算力革命带动的数据中心、先进封装、智能终端增量需求持续爆发，成为行业核心增长引擎。

在新能源与AI算力的双轮驱动下，碳化硅有望成为未来五年半导体赛道中成长确定性最高、增量空间最广的细分领域之一。随着大尺寸衬底技术成熟、产能持续释放、国产化替代加速，具备衬底、外延、器件制造全链条能力的企业，将持续受益行业高景气度，深度拥抱产业升级红利。

企业供应能力介绍

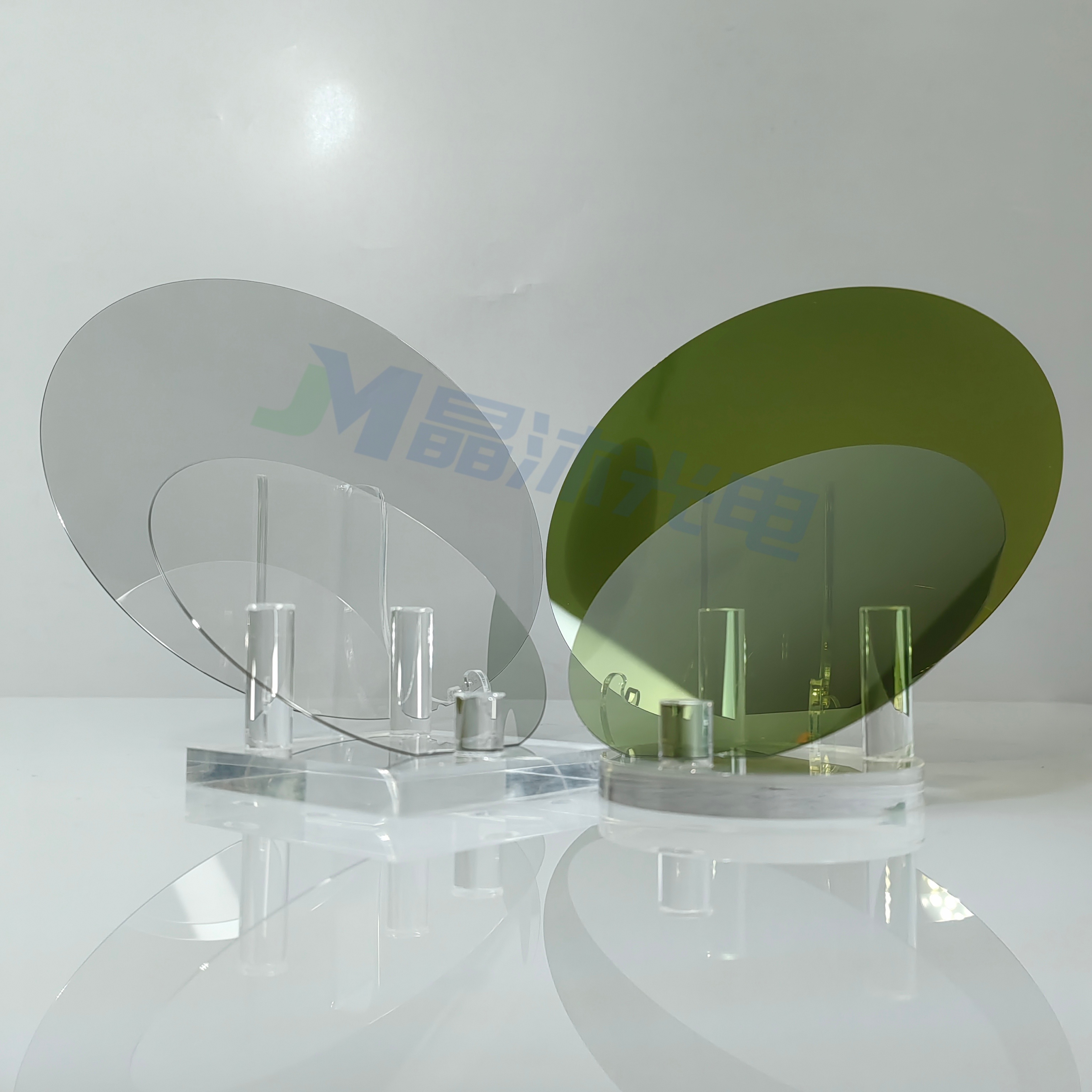

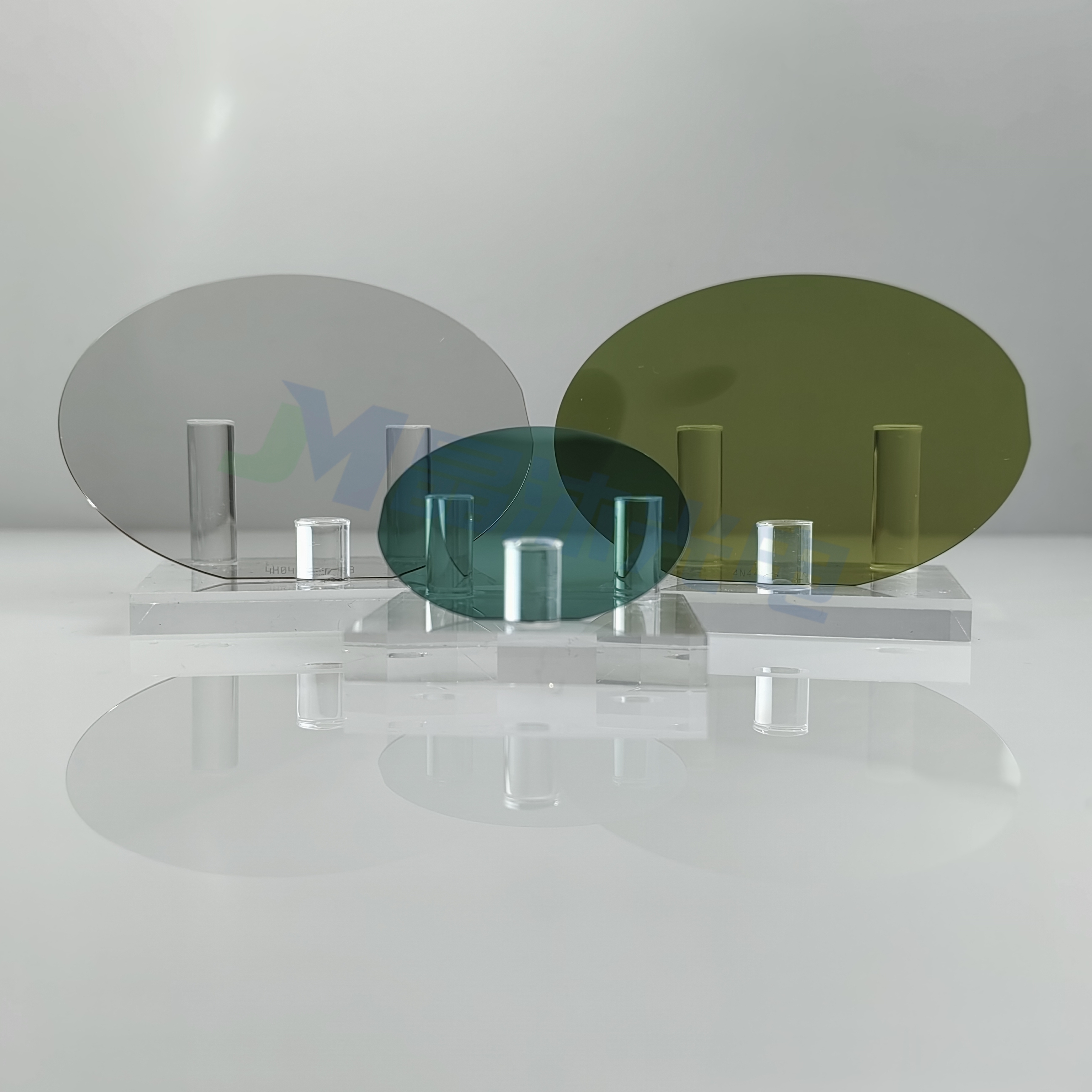

江阴晶沐光电新材料有限公司深耕碳化硅半导体核心材料领域，聚焦大尺寸、定制化碳化硅衬底的研发与商用交付，可稳定供应2-12英寸全尺寸导电型、半绝缘型碳化硅衬底。同时可根据客户科研及量产需求，定制提供特殊晶向、特殊厚度的非标碳化硅衬底产品，全面适配新能源功率器件、AI算力芯片、射频通信、先进封装、光学研发等多场景应用需求，可为行业客户提供高适配、高稳定性的碳化硅材料一站式解决方案。
