硬质光学衬底核心品类解析：石英、蓝宝石与硅片的特性及产业应用

在光电技术、半导体制造、精密光学等高端产业领域，硬质光学衬底作为核心基础材料，直接决定了器件的性能上限、稳定性与应用场景。其中，石英、蓝宝石、硅片凭借各自独特的物理、化学及光学特性，成为当前市场最主流、应用最广泛的三类硬质光学衬底，贯穿从消费电子、车载显示到航天军工、半导体芯片的全产业链。本文将系统解析三类衬底的核心特性、差异化优势，并结合行业技术进展与应用场景，为相关领域的选型、研发及产业布局提供参考。

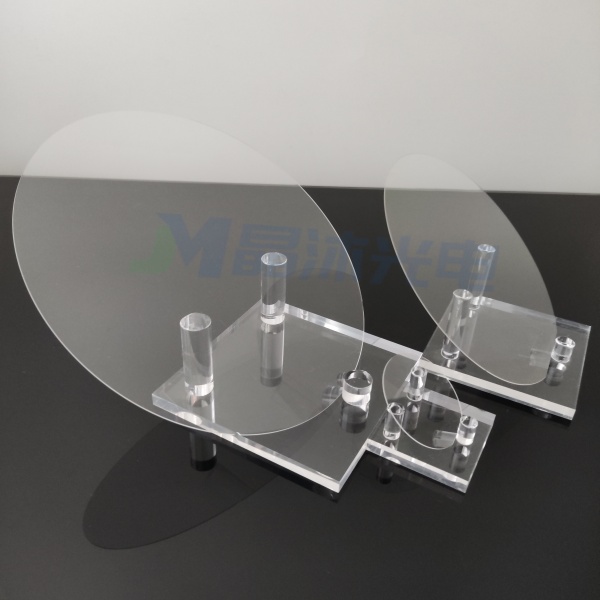

一、石英衬底：紫外高透与热稳定性的标杆

石英衬底主要以熔融石英（Fused Silica，主要成分为SiO₂）为核心材质，是精密光学领域中对透波性能和热稳定性要求极高场景的首选材料。其核心优势源于自身独特的微观结构——无定形的玻璃态结构使其避免了晶体材料的晶格缺陷，从而展现出卓越的光学与热学性能。

在光学性能方面，石英衬底拥有185nm–2100nm的超宽透过范围，尤其在深紫外波段（<300nm）透过率可达85%以上，可见光波段透过率更是超过92%，且无荧光背景干扰，这一特性使其在深紫外光刻、荧光显微镜、高功率激光窗口等场景中具有不可替代性。在热学性能上，石英的热膨胀系数低至0.5×10⁻⁶/℃，是三类衬底中热稳定性最优的品类，可耐受1000℃以上的高温，抗热冲击能力极强，能在温度剧烈变化的极端环境下保持面型精度不变。

机械与化学性能方面，石英的莫氏硬度可达7级，表面易通过精密抛光实现亚纳米级粗糙度（Ra<0.5nm），同时具备优异的耐强酸强碱特性，化学稳定性极佳。值得注意的是，随着高端光学器件向微型化、高精度方向发展，石英衬底的微加工技术也在不断突破，例如采用HF气相催化刻蚀技术，可实现无损伤、高深宽比的垂直微结构制备，进一步拓展了其在石英谐振器、光学波片等器件中的应用边界。

目前，石英衬底的典型应用集中在高端精密光学领域，包括深紫外光刻设备、航天光学传感器、精密光学棱镜、激光核聚变装置等。此外，在芯片制造领域，石英也作为介电基底的重要载体，配合六方氮化硼修饰技术，可提升芯片的电子迁移率与散热性能，为芯片散热难题提供解决方案。

二、蓝宝石衬底：极端环境下的性能王者

蓝宝石衬底的主要成分是α-氧化铝（α-Al₂O₃），属于六方晶系的单晶材料，凭借其极高的硬度、优异的化学惰性和宽波段透波性能，成为极端环境下光学器件的核心衬底选择，同时也是LED、消费电子等领域的关键材料。

机械性能是蓝宝石衬底最突出的优势——莫氏硬度高达9级，仅次于金刚石，具备极强的抗刮耐磨、耐冲击和抗压能力，这使其成为手机镜头盖、智能手表表盘等消费电子部件的理想材料，能够有效抵御日常使用中的磨损与碰撞。在光学性能上，蓝宝石的透过范围覆盖200nm–5500nm，涵盖紫外、可见光到中红外波段，其中UVC紫外波段高透特性，使其在紫外检测、杀菌设备等场景中具有独特优势。

热学与化学性能方面，蓝宝石的熔点高达2053℃，热导率约为40W/(m·K)，可在高温环境下保持稳定的光学与机械性能；同时其化学惰性极强，能够耐受绝大多数酸碱腐蚀，适配航天、军工等极端工况。在产业布局上，我国已成为全球蓝宝石衬底的最大生产和消费国，天通股份、蔚蓝锂芯、奥瑞德等企业形成了完善的产业布局，覆盖2-12英寸全尺寸衬底，其中8-12英寸蓝宝石衬底已实现批量生产，广泛应用于LED外延、高端光学器件等领域。

除消费电子和LED领域外，蓝宝石衬底的应用还延伸至航天航空、高压设备等高端领域，例如航天光学整流罩、高压窗口、强激光器件等，其极端环境适应性使其成为这些领域不可或缺的核心材料。此外，蓝宝石衬底也可作为六方氮化硼薄膜的生长载体，助力芯片性能提升，进一步拓展了其在半导体领域的应用场景。

三、硅片衬底：半导体与红外光学的性价比之选

硅片衬底以单晶硅（Si）为核心材质，是三类衬底中产业化最成熟、成本最低的品类，同时凭借其优异的红外透波性能和半导体特性，成为红外光学与半导体器件领域的核心基础材料，贯穿半导体芯片、红外成像、激光雷达等多个产业链环节。

光学性能上，硅片的核心优势集中在红外波段——可见光波段不透明，但在1.2μm–7μm的红外波段透过率优异，且折射率高达3.45，无明显吸收，是红外热成像、红外传感器、激光雷达窗口等器件的理想衬底材料。在热学与电学性能方面，硅片的热导率约为150W/(m·K)，远高于石英和蓝宝石，具备良好的导热能力；同时其具有典型的半导体特性，可通过掺杂实现导电性能调控，与半导体制造工艺高度兼容，是半导体功率器件、光电探测器阵列的核心衬底。

机械性能与成本方面，硅片的莫氏硬度为6.5级，虽低于石英和蓝宝石，但得益于成熟的晶圆加工工艺，其大尺寸加工难度低、良率高，成本远低于前两类衬底，这也是其得以大规模应用的核心优势。目前，硅片的产业化已进入大尺寸迭代阶段，8英寸硅片产能持续扩张，12英寸硅片国产化进程加速，但目前12英寸硅片国产化率仅约10%-15%，仍主要依赖信越化学、SUMCO等国际巨头，有研硅等国内企业正加速突破产能与技术瓶颈，推动硅片国产化替代。

硅片衬底的应用场景高度集中在半导体与红外光学领域，包括红外热成像仪、激光雷达、半导体功率器件、集成电路芯片等。此外，硅片（SiO₂/Si）作为介电基底，可通过共形六方氮化硼修饰技术，在其表面生长高质量薄膜，助力芯片散热与性能提升，进一步巩固了其在半导体领域的核心地位。

四、三类衬底核心差异与选型指南

石英、蓝宝石、硅片三类硬质光学衬底的核心差异集中在光学透过范围、机械强度、热学特性、加工难度及成本等方面，不同特性决定了其适配的应用场景存在显著差异，具体选型需结合场景需求、性能要求及成本预算综合判断。

从核心参数来看，石英的核心优势是深紫外高透、超低热膨胀系数和极高的面型精度，适合对透波性能和热稳定性要求极高的高端精密光学场景，如深紫外光刻、航天光学传感器等；蓝宝石的核心优势是超高硬度、极端环境稳定性和宽波段透波性能，适合消费电子、航天军工、LED等对耐磨性、耐腐蚀性要求较高的场景；硅片的核心优势是红外高透、半导体兼容和高性价比，适合半导体制造、红外成像、激光雷达等大规模应用场景。

具体选型原则可总结为三点：一是若需求为深紫外透过、超高热稳定及精密光学面型，优先选择石英衬底；二是若应用场景为高温、高压、磨损、腐蚀等极端工况，且需要覆盖紫外-可见光波段，优先选择蓝宝石衬底；三是若需求为红外光学应用，且需要与半导体工艺兼容、控制成本，优先选择硅片衬底。

五、行业发展趋势与展望

随着光电技术、半导体产业、AR/VR等新兴领域的快速发展，硬质光学衬底行业正迎来新一轮的技术迭代与市场扩张。从市场规模来看，全球光学硬质膜及相关衬底材料市场规模持续增长，预计到2030年，相关市场规模将突破215亿美元，亚太地区成为全球增长的主引擎，贡献超过65%的市场份额。

技术发展方面，三类衬底均呈现出“大尺寸、高精度、多功能”的发展趋势：石英衬底的微加工技术不断突破，无损伤刻蚀、亚纳米级抛光等技术进一步提升其在精密光学领域的竞争力；蓝宝石衬底向8-12英寸大尺寸迭代，全产业链布局持续完善，国产化率不断提升；硅片衬底则加速12英寸大尺寸量产，同时通过掺杂、表面修饰等技术，拓展其在红外光学与半导体领域的应用边界。

应用场景方面，新兴领域的崛起为硬质光学衬底带来了新的增长机遇：AR/VR设备对超薄、高折射率、抗眩光衬底材料的需求，推动石英、蓝宝石及新型碳化硅衬底的技术创新；车载显示、激光雷达等车载领域的普及，带动硅片、蓝宝石衬底的需求增长；芯片制造领域的散热需求，推动衬底表面修饰技术的突破，进一步拓展了三类衬底的应用场景。

总体来看，石英、蓝宝石、硅片作为硬质光学衬底的核心品类，各自占据不同的市场赛道，在高端产业发展中发挥着不可替代的作用。未来，随着技术的不断突破与产业需求的持续升级，三类衬底将向更精准、更高效、更具性价比的方向发展，同时国产化替代进程将持续加速，为我国光电与半导体产业的自主可控提供核心支撑。

晶沐光电可稳定供应碳化硅晶圆、蓝宝石晶圆、石英晶圆以及硅晶圆等多种衬底材料，产品规格覆盖 2英寸至12英寸，可满足先进封装、功率器件、光电显示及光学应用等多元化需求。针对特殊应用场景，晶沐光电支持厚度、取向、表面处理及其他特殊规格的定制化服务，可配合客户工艺需求提供高一致性、高可靠性的衬底解决方案。
