蓝宝石衬底|MOCVD异质外延β-Ga₂O₃实现稳定p型掺杂

一、产品核心优势:自研蓝宝石衬底,构建氧化镓低成本外延体系

β-Ga₂O₃作为新一代超宽带隙半导体材料,凭借4.9 eV超宽带隙、8 MV/cm超高击穿场强、优异热稳定性,成为功率器件、日盲紫外探测器件的核心材料。目前行业内n型氧化镓掺杂技术已趋于成熟,但稳定可控的p型掺杂一直是产业技术瓶颈,严重制约氧化镓PN结、双极型功率器件的研发与量产。

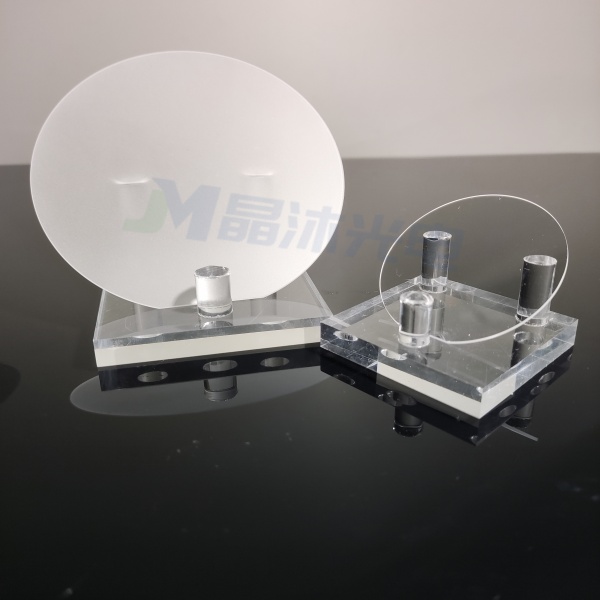

我司全系c面(0001)抛光蓝宝石衬底,是氧化镓异质外延的最优低成本基底,相较于氧化镓同质单晶衬底,具备三大产业化核心优势:

1. 极致成本优势:蓝宝石制备工艺成熟稳定,可实现2/4/6/8英寸大尺寸批量供货,无贵金属耗材损耗,可将氧化镓外延器件整体制造成本降低60%以上,完美适配消费快充、家电变频、民用紫外探测等大规模量产场景。

2. 全工艺兼容性:衬底平整度高、晶格稳定性好,可完全适配MOCVD外延生长、离子注入、高温退火、金属蒸镀等全套半导体产线工艺,在高能离子辐照、1000℃高温环境下无翘曲、无变形、无破损,良率稳定性极高。

3. 光电热综合性能优异:蓝宝石深紫外波段透光性极佳,适配日盲紫外器件研发;室温热导率达42W/m·K,可快速导出器件工作热量,弥补氧化镓导热短板,大幅提升功率器件长期工作可靠性。

二、基于蓝宝石衬底的氧化镓外延与磷掺杂整套工艺

1. 外延薄膜制备工艺

采用我司标准c面(0001)蓝宝石抛光衬底,通过MOCVD工艺在875℃高温下生长非故意掺杂(UID)β-Ga₂O₃外延层,外延层厚度精准控制为200nm。工艺选用三乙基镓(TEGa)为镓源、99.999%高纯氧气为氧源,生长压力稳定维持15Torr。

原生未掺杂氧化镓外延层呈近绝缘特性,电阻高达10¹⁴Ω,搭配我司超平整蓝宝石衬底(表面粗糙度≤0.3nm),可生长出高质量单晶外延薄膜,无明显缺陷与位错。

2. 梯度磷离子注入工艺(适配蓝宝石基底)

采用E220HP离子注入系统,室温环境下以7°入射角进行离子注入,搭配40keV、50keV、100keV三档离子能量叠加注入,解决单能量注入近表面掺杂浓度不均的问题,精准实现全域均匀掺杂。实验设置低、中、高三档剂量,覆盖不同器件性能需求:

低剂量:2.5×10¹²~1.6×10¹³ atoms/cm²

中剂量:2.5×10¹³~1.6×10¹⁴ atoms/cm²

高剂量:2.5×10¹⁴~1.6×10¹⁵ atoms/cm²

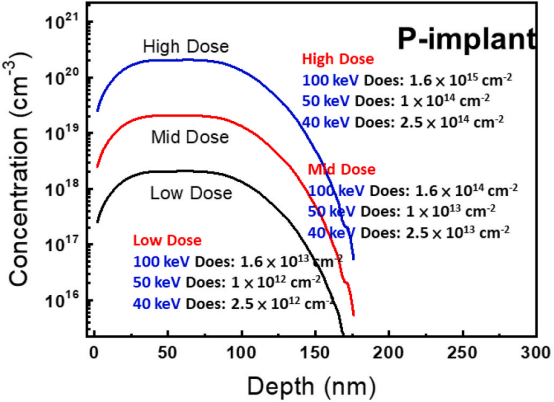

【图1】SRIM软件磷离子深度分布仿真曲线(低、中、高剂量浓度分布、掺杂深度对比图)

3. 高温激活退火与欧姆接触制备

离子注入完成后,在氮气氛围下1000℃快速热退火1min,完成杂质激活,我司蓝宝石衬底全程无变形、无异常元素析出,热稳定性优异。随后在外延层表面蒸镀20nm/100nm Ni/Au金属电极,600℃氮气环境下二次退火1min,形成稳定欧姆接触,满足后续电学测试与器件制备要求。

三、材料表征与电学性能实测结果

1. SIMS二次离子质谱深度分布测试

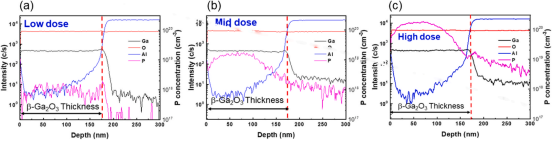

【图2】SIMS实测磷元素深度分布图(a:低剂量、b:中剂量、c:高剂量,虚线为蓝宝石/氧化镓界面)

测试结果显示:低剂量掺杂样品磷元素分布均匀,峰值浓度达2×10¹⁸cm⁻³,衬底与外延层界面无明显元素互扩散;中、高剂量样品磷峰值浓度分别达到2×10¹⁹cm⁻³、2×10²⁰cm⁻³。高剂量掺杂因离子辐照产生轻微晶格损伤,出现微量铝、磷互扩散现象,我司可通过定制缓冲层蓝宝石衬底彻底优化该问题。整体实测数据与SRIM仿真结果高度吻合,衬底掺杂精度可控、可复现。

2. UPS紫外光电子能谱导电类型判定

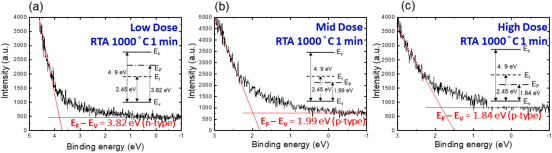

 【图3】不同剂量掺杂样品UPS价带谱图(插图为带隙费米能级位置示意图)

测试结果明确区分导电类型:低剂量掺杂样品费米能级靠近导带,呈现n型绝缘特性;中剂量掺杂样品费米能级与价带顶差值为1.99eV,落在本征能级与价带之间,呈现标准p型导电特性;高剂量掺杂样品差值缩小至1.84eV,p型导电特性进一步强化。验证了蓝宝石衬底搭配中高剂量磷注入工艺,可有效突破氧化镓p型掺杂技术难题。

3. 霍尔电学性能测试

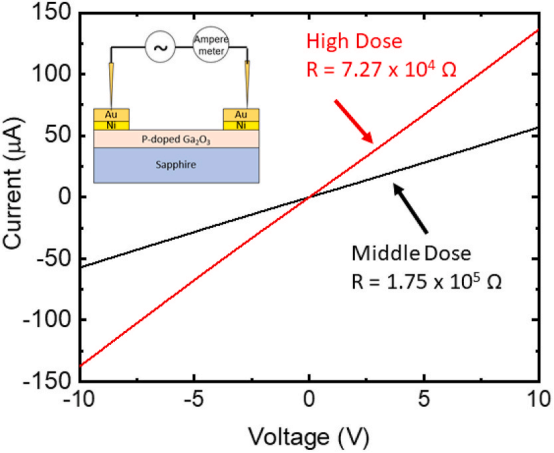

【图4】中、高剂量p型氧化镓Ni/Au接触I-V曲线及器件测试结构示意图

低剂量样品电阻率过高,无有效电学输出;中、高剂量样品成功实现稳定p型导电,核心电学参数如下:

注入档位

电阻率(Ω·cm)

空穴浓度(cm⁻³)

空穴迁移率(cm²/V·s)

中剂量

9.699

1.612×10¹⁸

0.399

高剂量

6.439

6.428×10¹⁷

1.51

四、产品应用场景与配套服务

1. 核心应用场景

消费级功率器件:650V快充、家电变频控制器,依托蓝宝石低成本优势实现规模化量产;

日盲紫外探测器件:利用蓝宝石深紫外高透光特性,应用于火灾预警、电网电晕检测、环境监测设备;

科研研发迭代:2/4英寸标准抛光衬底,适配高校、科研院所氧化镓掺杂工艺、器件研发实验。

2. 晶沐光电专属配套服务

支持c面、r面、a面多晶向蓝宝石衬底定制,可按需匹配氧化镓外延缓冲层方案;

提供衬底选型+MOCVD外延+离子注入参数仿真全套技术支持;

4/6/8英寸大尺寸衬底批量交付,大幅缩短客户产线验证与量产周期。
