多工艺对比:金刚石衬底晶片差异化制备技术选型指南

一、技术概述

金刚石衬底晶片根据结构特性可分为单晶金刚石衬底、多晶金刚石衬底、金刚石薄膜三大核心品类,三类产品的晶粒结构、缺陷密度、表面粗糙度、热稳定性及界面附着力差异显著,对应完全不同的科研场景与工业应用领域。衬底晶片的综合性能核心由成核制备工艺决定,成核方式直接影响衬底的晶粒均匀性、界面平整度、缺陷等级、热应力稳定性与服役寿命。

目前行业主流制备工艺包含静电种晶工艺、BEN偏压增强成核工艺两大类,同时衍生出机械损伤成核、金刚烷化学成核、层间辅助混合成核等差异化工艺,可针对性适配不同基底材质、不同尺寸厚度、不同精度要求的金刚石衬底制备需求。本文将系统拆解各类工艺的技术原理、核心优劣与适配场景,为科研试样研发、工业化量产的工艺选型与定制提供精准、可落地的参考依据。

二、金刚石衬底制备选型核心逻辑

不同品类金刚石衬底的制备逻辑存在本质区别,不存在通用万能工艺。单晶金刚石衬底侧重晶粒取向统一、超低缺陷、无晶界;高精度多晶衬底侧重均匀性、稳定性与量产性;工业级衬底侧重性价比与适配性;超薄薄膜衬底侧重极致平整度与无针孔结构。实际生产与研发中,需结合基底材质、器件应用场景、精度指标、量产规模精准匹配工艺,避免工艺错配导致的衬底性能不达标、良率偏低、稳定性不足等问题。

三、各类金刚石衬底成核工艺详细解析

1. 机械损伤成核工艺:低成本工业级多晶衬底通用方案

机械损伤成核是行业内最早落地应用的金刚石衬底基础制备工艺,核心定位为低成本、大批量工业级多晶产品生产。其核心原理为通过机械研磨、超声冲击、划痕处理等物理方式,在硅、陶瓷、蓝宝石等各类基底表面制造微观凹凸缺陷,同时嵌入微量金刚石碎屑作为天然晶核,为金刚石气相生长提供稳定附着位点,辅助连续金刚石层成型。该工艺适配性广、设备门槛极低,是传统工业金刚石防护涂层、通用散热衬底的主流工艺。

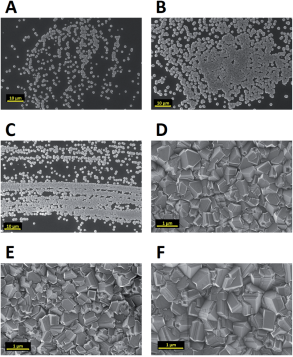

【图1】划痕处理硅基底生长硼掺杂金刚石薄膜SEM图



工艺具备鲜明的差异化物理规律:机械抛光研磨模式下,磨料粒径越小,基底微观缺陷越密集,成核密度越高,制备的金刚石衬底晶粒越细密;超声辅助成核模式下,磨料粒径越大、分散介质密度越低,颗粒撞击基底的动能越强,成核效果越突出。整体可适配绝缘、半导体各类基底,支持大尺寸衬底批量制备。





【图2】抛光/超声处理基底成核密度与磨料粒径关系曲线





【图3】分散介质密度对超声成核密度影响曲线



该工艺短板同样十分突出:物理加工方式无法精准量化参数,人工研磨力度、超声时长、磨料配比难以统一标准化,导致基底表面粗糙度偏高、批次重复性差、衬底缺陷密度居高不下。仅适用于工业设备散热、零部件耐磨防护等中低端场景,完全无法满足精密半导体、量子器件、高端光学器件的高精度制备需求。

2. 金刚烷化学成核工艺:高精度超薄薄膜前沿制备技术

针对纳米级超薄金刚石薄膜、量子色心定制化衬底等高端前沿领域的制备痛点,金刚烷化学成核工艺成为近年科研与精密制备的核心研究方向。常规物理种晶工艺难以实现分子级均匀排布,超薄薄膜极易出现针孔、薄厚不均、局部缺陷等问题,而金刚烷分子具备与金刚石完全一致的笼状晶格结构,且分子尺寸仅1nm,可实现极致均匀的分子级原位成核,从根源解决超薄金刚石薄膜的缺陷难题。





【图4】金刚烷、二金刚烷分子与金刚石晶格笼结构对比图



常规金刚烷分子升华温度仅250℃,无法适配CVD金刚石高温生长环境,极易出现高温流失、成核失效等问题。行业主流优化方案为采用2,2-二乙烯金刚烷(DVA)官能化改性分子,通过共价键牢固固定于基底表面,彻底杜绝高温升华问题。搭配精准低温孵育工艺调控,可将成核密度稳定提升至6×10¹¹ cm⁻²,可制备出无针孔、超平整、厚度均匀的高端超薄金刚石薄膜衬底。

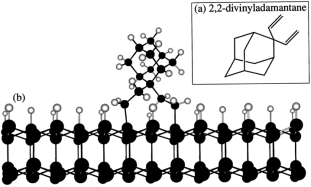

【图5】DVA分子结构及硅基底共价键合示意图





【图6】不同低温孵育时间金刚石薄膜形貌演化图



该工艺核心优势为成核均匀性极致、薄膜表面平整度优异,可实现分子级精准掺杂改性,适配量子器件、超高精度光学薄膜、精密传感器件等高端场景研发。但工艺体系复杂、合成与改性成本高、大面积均匀量产难度大,目前仅应用于前沿科研实验与小批量精密定制场景,暂不适合工业化大规模普及。

3. 层间驱动与混合工艺:特殊异形基底定制化方案

针对部分难成核、异形结构、特殊材质的基底,常规种晶工艺成核效率低、薄膜附着力差,无法成型。基于此衍生的层间驱动成核工艺,以DLC非晶碳层、金属碳化物层作为中间过渡层,构建稳定的层间成核体系。通过中间层精准调控碳自由基扩散速率,有效抑制基底高温碳流失、界面氧化问题,诱导金刚石晶核均匀、稳定生成。

在此基础上,结合超声预处理、低温改性、精准电位调控的混合工艺,可进一步优化界面状态、提升成核均匀性与膜层结合力,专门适配小众异形基底、特殊功能基底的金刚石薄膜衬底定制制备,兼容性极强。但受工艺特性限制,整体成核密度偏低、薄膜长期稳定性弱于主流静电种晶与BEN工艺,仅适用于小众定制化场景。

四、全品类金刚石成核工艺横向对比汇总

为实现精准工艺选型,本文汇总五大主流制备工艺的核心优势、短板、适配产品与应用场景,形成完整选型参考体系,覆盖从工业量产到前沿科研的全场景需求。

成核工艺类型

核心优势

主要短板

适配金刚石衬底品类

典型应用场景

静电种晶工艺

适配基底广、均匀性好、可量产、缺陷可控

胶体易团聚,无法制备取向单晶

高精度多晶衬底、超薄金刚石薄膜

半导体散热、光学窗口、常规精密器件

BEN偏压增强成核工艺

原位无杂质、取向统一、无晶界、低缺陷

仅适配导电基底,工艺窗口窄

高端单晶金刚石衬底

射频器件、量子器件、超导器件、高精度光学镜片

机械损伤成核工艺

成本低、适配所有基底、量产门槛低

粗糙度高、批次一致性差、缺陷偏高

工业级多晶金刚石衬底、防护薄膜

通用设备散热、耐磨防护、工业基础器件

金刚烷化学成核工艺

分子级均匀成核、超平整、可精准掺杂

工艺复杂、难以大面积量产

纳米级超薄金刚石薄膜、定制色心衬底

前沿科研、量子器件、超高精度光学器件

层间驱动混合工艺

适配难成核异形基底、兼容性强

成核密度偏低、稳定性一般

特殊定制金刚石薄膜衬底

小众定制器件、异形结构金刚石功能层



五、工艺选型总结

各类金刚石成核工艺各有适配优势与应用边界,不存在通用型万能工艺。在实际研发与量产中,需结合金刚石衬底的尺寸规格、厚度参数、精度指标、基底材质与终端应用场景精准匹配:高端单晶精密器件优先选用BEN偏压成核工艺,半导体与精密光学多晶产品优选静电种晶工艺,普通工业防护散热场景适配机械损伤成核工艺,前沿量子科研定制衬底选用金刚烷化学成核工艺,异形特殊基底适配层间混合工艺。

晶沐光电可全方位覆盖全品类金刚石材料需求,专业供应高一致性单晶金刚石衬底、高稳定多晶金刚石衬底、各类厚度与精度的金刚石薄膜产品,支持科研试样、小批量定制与大规模量产,全面适配全行业金刚石衬底研发与量产应用场景。
