单晶金刚石衬底外延制备核心工艺——BEN偏压增强成核技术

一、技术概述

单晶金刚石衬底晶片凭借无晶界、低缺陷、超高导热一致性、优异光学均匀性与绝缘稳定性等核心优势,成为高端射频功率器件、量子光学器件、高精度光学窗口、超导探测器件的核心基底材料。相较于常规多晶金刚石衬底,单晶金刚石衬底不存在晶界散射、热阻波动与光学各向异性问题,可满足超高精度、超高稳定性、超高可靠性的高端器件使用需求。

在众多金刚石制备工艺中,偏压增强成核(BEN)是目前行业内唯一可实现原位取向可控成核的CVD核心技术。区别于静电种晶、机械种晶等外源籽晶工艺,BEN技术无需引入外部纳米金刚石颗粒,可在CVD腔体内部通过电场调控原位生成取向统一的金刚石晶核,从根源上提升单晶金刚石衬底的结晶质量、取向一致性与低缺陷特性,是现阶段大尺寸、高品质单晶金刚石衬底异质外延生长的刚需核心工艺。

二、单晶金刚石外延制备核心技术难点

高端单晶金刚石衬底对成核质量有着极致要求,不仅需要高密度成核位点,更要求晶粒取向高度统一、缺陷密度极低、无随机晶界。传统预处理工艺存在明显技术瓶颈:静电种晶、机械种晶均依赖外源金刚石颗粒吸附成型,颗粒取向随机、无序排布,生长后晶粒各向异性强、晶界数量多、缺陷密度高,仅能制备多晶金刚石结构,完全无法满足单晶外延的制备标准。

此外,常规异质外延过程中,基底与金刚石晶格失配、表面能差异大,极易出现随机形核、取向混乱、界面缺陷富集等问题,导致单晶成品率低、尺寸受限、性能一致性差。而BEN偏压增强成核技术通过电场辅助原位可控形核,彻底解决传统工艺取向不可控、缺陷偏高的痛点,是铱基底、各类导电基底制备大尺寸单晶金刚石衬底的核心解决方案。

三、BEN工艺核心原理与标准化工艺流程

BEN(Bias-Enhanced Nucleation,偏压增强成核)属于金刚石外延生长的前置关键预处理工序,依托电场加速离子轰击+选择性刻蚀协同机理,实现原位可控、取向统一的金刚石晶核制备,整体工艺标准化、参数可控性强,适配高精度单晶量产需求。

完整工艺流程分为两大阶段:

第一阶段为偏压成核预处理阶段:调整CVD腔体气体体系,大幅提升甲烷浓度,最高可设置40% CH₄/H₂高碳配比氛围;对导电基底施加恒定直流负偏压,利用强电场加速等离子体中的碳离子、氢离子高速轰击基底表层,促使碳离子注入基底近表面区域,形成高密度、有序排布的金刚石sp³晶核位点。

第二阶段为常规外延生长阶段:待基底表面完成均匀成核后,撤销外加偏压,切换为低甲烷常规生长参数,降低生长速率、优化结晶质量,让取向统一的晶核持续外延生长、横向融合,最终得到低缺陷、高一致性的单晶金刚石衬底晶片。

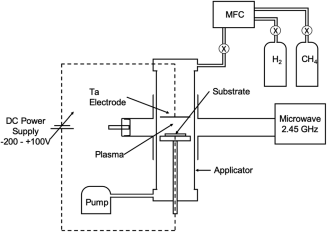

【图1】Yugo原始微波CVD-BEN实验装置示意图

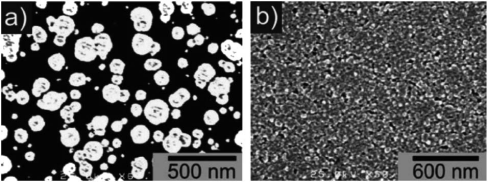

【图2】两组不同BEN工艺参数基底表面高分辨SEM形貌对比图

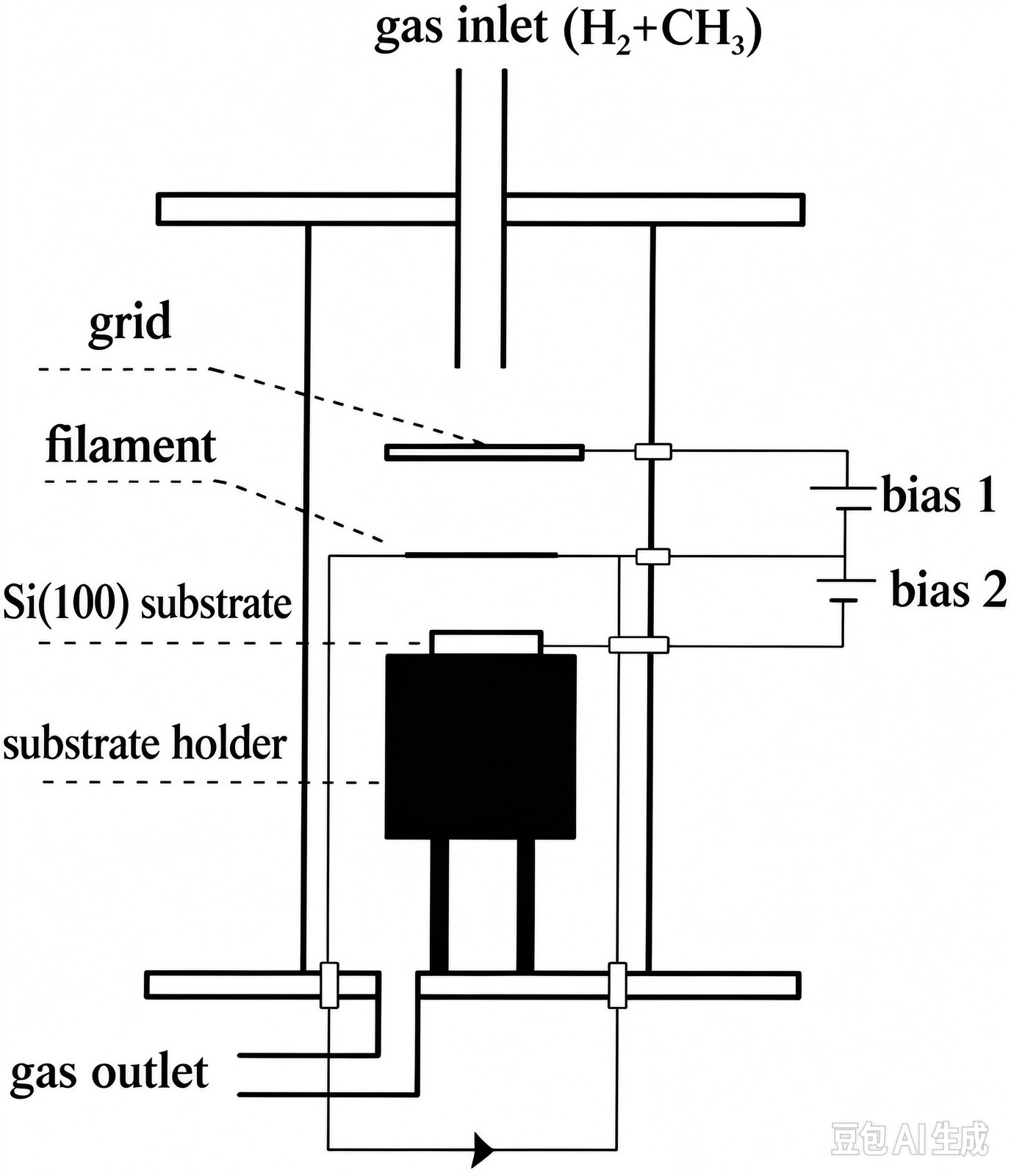

【图3】热丝CVD双偏压辅助BEN反应器示意图



四、工艺适配体系与阈值特性参数

BEN工艺设备兼容性强,可适配微波CVD、双偏压改良热丝CVD两大主流设备体系,可通过多维度参数精准调控成核密度与晶核取向。工艺具备严格的电压阈值特性,参数窗口精准且可控,是保障单晶品质的关键。

工艺核心特性:基底负偏压低于-70V时,离子轰击能量不足,无法激发有效金刚石晶核生成;-100V偏压区间为最优工艺区间,成核密度高、取向一致性好、缺陷最少。常规工艺条件下,BEN成核密度可稳定维持在10¹⁰~10¹³ cm⁻²超高量级,可根据衬底尺寸、厚度需求灵活调控,完美适配大尺寸单晶金刚石晶圆制备。

五、行业两大经典BEN成核机理模型

经过多年行业研究与工艺迭代,目前学术界与工业界公认两套经典机理模型,可完整解释BEN工艺制备高品质单晶金刚石的微观成型逻辑:

1. 离子轰击选择性刻蚀模型

高能碳离子在电场加速下注入基底表层,形成碳-基底混合过渡层;同时等离子体中的氢自由基具备极强的选择性刻蚀特性,可优先刻蚀、去除无序sp²非金刚石碳结构,保留结构稳定、取向统一的sp³金刚石晶核。剩余晶核持续长大、择优生长,最终形成高度有序的单晶金刚石核心结构。

2. IBI-BLG离子轰击诱导横向生长模型

该模型主要适配铱基底大尺寸单晶金刚石制备场景:偏压作用下基底表面会形成一层非晶氢化碳(a-C:H)薄层,高能离子轰击诱导埋藏晶畴横向扩展、取向规整;成核结束后,表层无序缺陷碳结构被氢等离子体刻蚀剥离,仅保留界面处取向高度一致的金刚石晶畴,后续外延生长可直接形成大面积、无晶界、低缺陷的单晶金刚石衬底晶片。

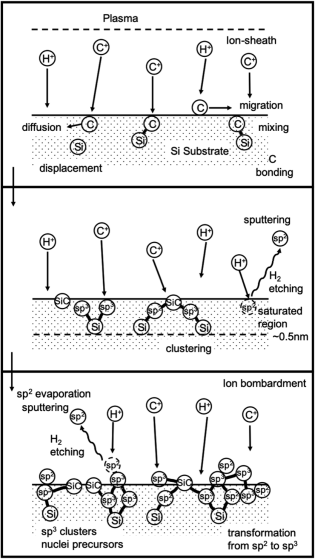

【图4】Yugo BEN离子轰击成核机理示意图

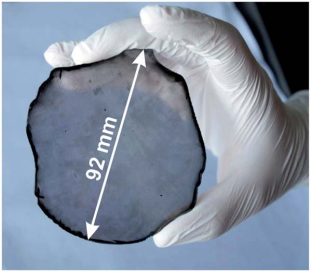

【图5】BEN工艺制备92mm大尺寸单晶金刚石晶圆实物图



六、BEN工艺核心优势与应用边界

1. 核心技术优势

相较于所有传统成核工艺,BEN技术的核心优势集中在单晶品质层面:全程原位成核,无外源颗粒引入,杜绝杂质污染;晶核取向高度统一,彻底消除多晶晶界缺陷;制备的单晶金刚石衬底热导率均匀性、光学透过率、电学绝缘一致性极佳,可完全匹配高端射频、量子、超导、精密光学器件的严苛使用标准,是高端单晶金刚石量产不可替代的核心工艺。

2. 工艺应用局限

BEN工艺存在明确的应用边界:工艺依赖电场离子轰击机制,仅适用于导电基底,以铱基底适配性最优,无法直接用于蓝宝石、AlN等绝缘基底的单晶制备,需搭配静电种晶等其他工艺互补使用。同时该工艺参数窗口窄、设备精度要求高、工艺调试难度大,量产门槛远高于常规多晶种晶工艺。

七、核心工艺参数汇总

BEN工艺参数精准度直接决定单晶金刚石衬底的结晶质量与性能一致性,核心工艺参数汇总如下,便于科研选型与量产工艺对标:

工艺参数/性能维度

核心参数/特性

有效成核偏压阈值

≤ -70V,最优区间-100V

腔体甲烷浓度区间

常规最高40% CH₄/H₂配比

成核密度范围

10¹⁰~10¹³ cm⁻²

适配设备体系

微波CVD、双偏压改良热丝CVD

适用基底类型

仅限导电基底(铱基底最优)

核心产出产品

低缺陷、高取向度单晶金刚石衬底



八、工艺综合总结

在高端单晶金刚石衬底量产领域,BEN偏压增强成核工艺具备不可替代性,从根本上解决了传统工艺单晶成品率低、尺寸受限、缺陷密度高、性能一致性差等行业痛点。依托原位可控成核、取向统一、低缺陷、无杂质污染的核心优势,成为大尺寸、高品质单晶金刚石衬底外延制备的核心支撑技术。

晶沐光电深耕金刚石衬底材料领域,可稳定供应高纯度单晶金刚石衬底、高性能多晶金刚石衬底、各类定制化金刚石薄膜,可全方位满足高端科研实验、精密器件研发、工业化批量量产的差异化需求。
