高功率激光专用Fused Silica衬底：热力学性能与激光损伤防控全解析

随着高功率连续激光、脉冲激光、高能激光系统向超高通量、长寿命、高精度方向迭代，光学衬底的核心挑战已从基础透光性能，转变为抗热冲击、低形变、抗激光损伤、长期稳定性等综合性能。Fused Silica衬底凭借优异的热学、力学性能，成为目前高功率激光系统中唯一可大规模应用的光学衬底材料，其热力学参数、内部缺陷控制、抗激光损伤能力，直接决定整套激光系统的功率上限与使用寿命。

在热学性能层面，Fused Silica衬底具备碾压传统光学玻璃的超低热膨胀特性。20℃常温下，其热膨胀系数（CTE）仅为0.5×10⁻⁶/K，远低于BK-7光学玻璃、硼硅酸盐玻璃、窗玻璃等常规材料，温度稳定性极强。同时结合粘度-温度特性曲线可以看出，熔融石英的软化温度高达1730℃，玻璃转变温度1200℃，最高工作温度可达1150℃，远超其他光学玻璃（配图1）。在高功率激光长期辐照过程中，衬底会产生局部温度梯度，而极低的热膨胀系数可最大限度抑制材料热形变，避免波前畸变、光束偏移等问题，保障激光输出精度。

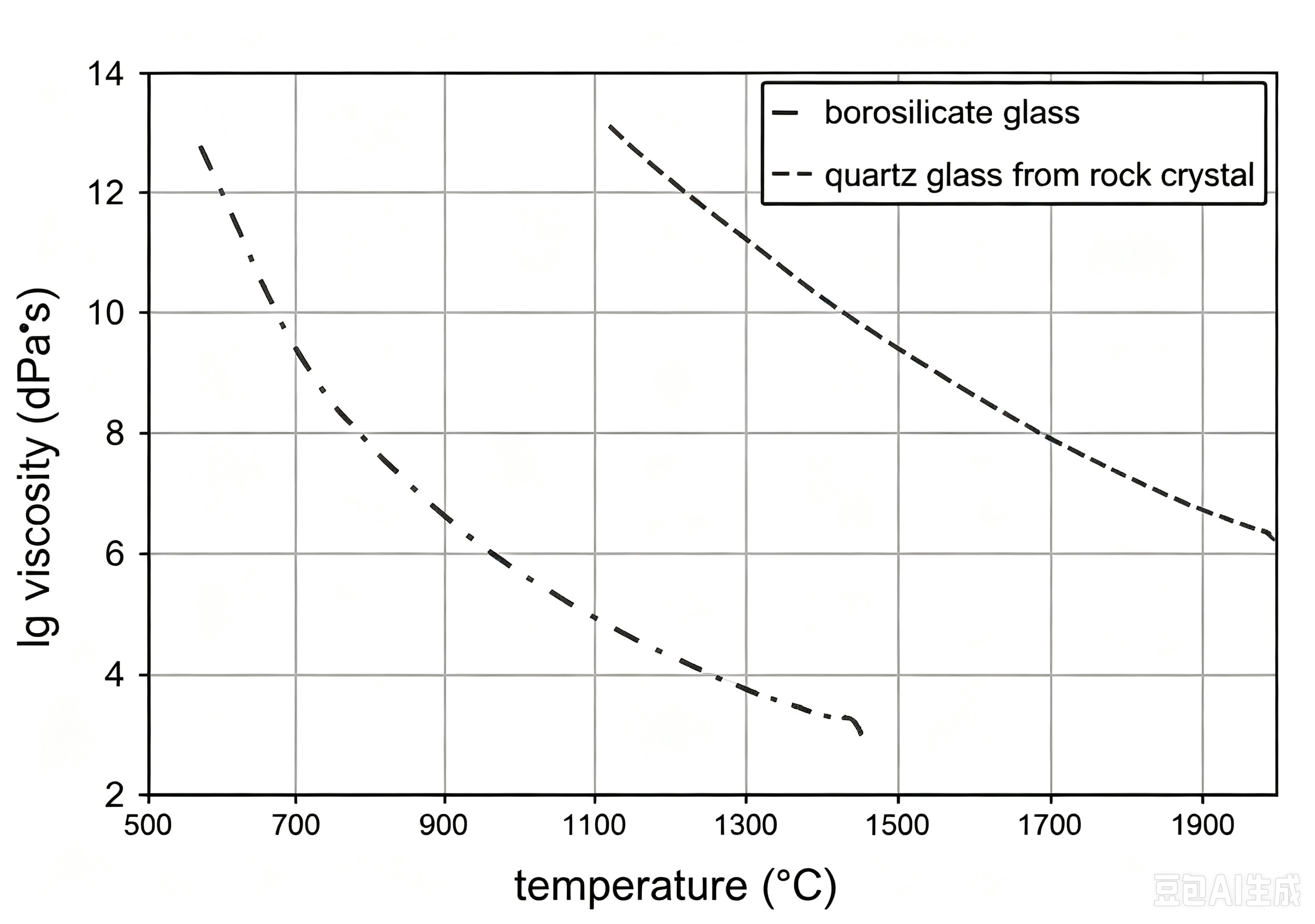

图1 各类光学玻璃粘度-温度特性对比曲线

即便热稳定性优异，Fused Silica衬底仍存在微量本征吸收。在超高功率激光辐照下，微小的体吸收会持续累积热量，引发热透镜效应：衬底局部升温导致折射率发生微量变化，使传输激光的波前产生畸变，改变光束聚焦位置与光斑形态，严重影响激光系统的聚焦精度与能量分布均匀性。针对这一隐形缺陷，行业采用高精度光热共路干涉检测技术，依托Hartmann-Shack波前传感器，精准捕捉热透镜效应引发的微小波前畸变，反演计算出衬底的体吸收系数，实现对高功率级衬底的精密质控（配图2）。该检测方式也是目前高端激光衬底出厂必检的核心指标。

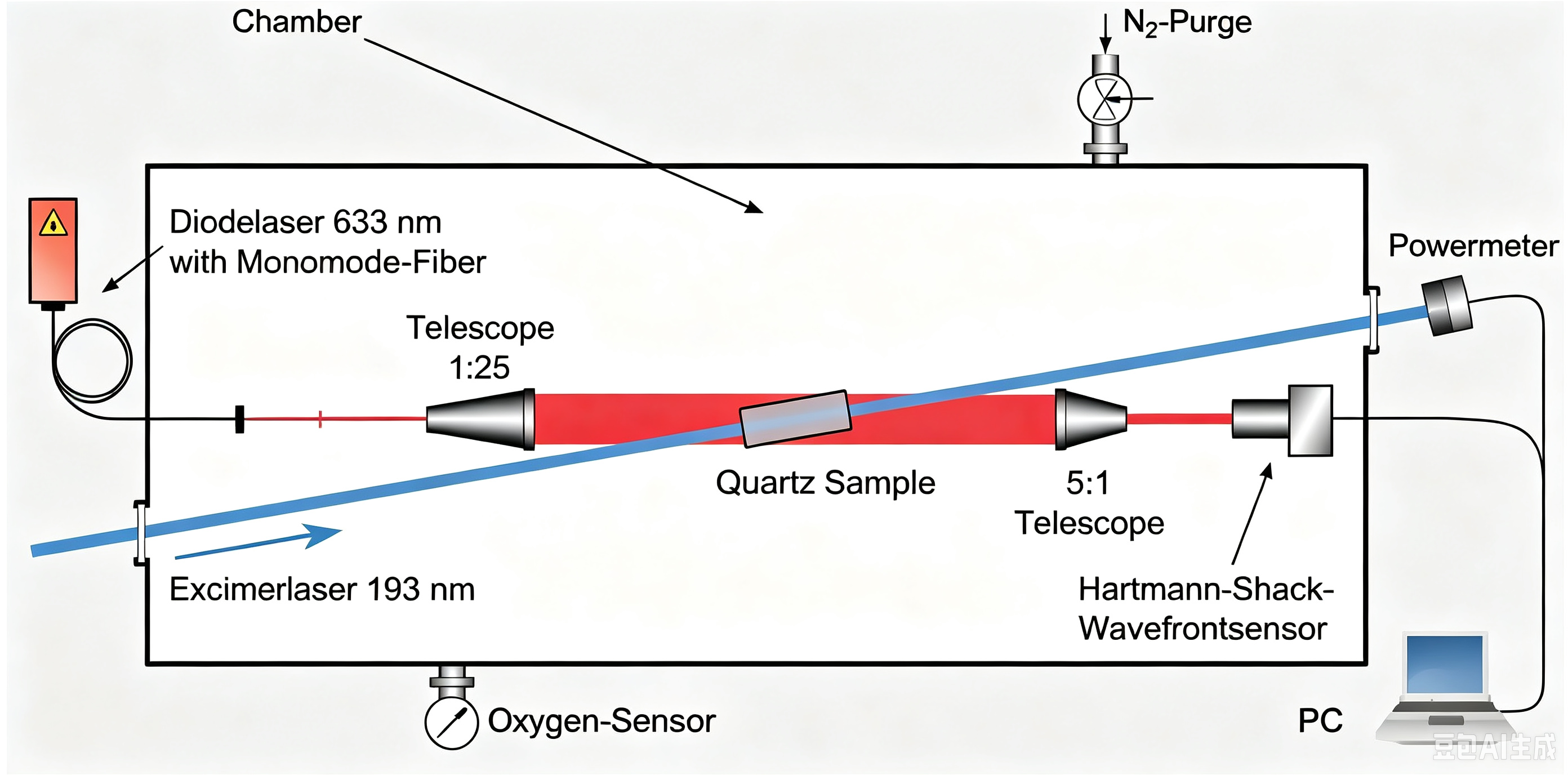

图2 基于Hartmann-Shack传感器的衬底吸收率检测实验装置图

力学性能方面，Fused Silica衬底的机械强度具备典型的统计特性，受材料纯度、表面加工质量、内部微裂纹、装夹应力等多重因素影响。其拉伸强度、弯曲强度、压缩强度数值离散性较大，无法单纯依靠理论参数判定性能。在激光系统结构设计中，衬底装夹需规避局部集中应力，否则会诱发二次应力双折射，造成光束偏振畸变，极端情况下会导致衬底开裂失效。行业通常采用威布尔统计模型，通过大量重复性力学测试，评估衬底强度分布与失效概率，为工程应用提供可靠的力学参数依据。

激光损伤防控是高功率Fused Silica衬底的核心管控重点，也是行业技术壁垒所在。激光能量通量与辐照强度逐年提升，衬底的气泡、夹杂物缺陷成为激光损伤的主要诱因。衬底内部的微小气泡、杂质夹杂物会对激光光束产生强度调制，使局部光强远高于系统设计阈值，激发等离子体微泡，引发体材料损伤，甚至造成光学元件后表面链式损坏，导致整套激光系统故障。

传统DIN 58927标准允许忽略80μm以下微小气泡，已完全无法适配现代高能激光系统需求。目前高端激光领域已建立严苛的缺陷管控标准：Fused Silica衬底禁止存在直径大于10μm的气泡与夹杂物，头部企业可实现5μm分辨率的全域缺陷检测，彻底杜绝微缺陷引发的激光损伤风险。同时，紫外激光长期辐照会持续在衬底内部生成色心缺陷，导致透射损耗逐步上升，通过氢气负载改性工艺，可有效钝化光致缺陷，大幅提升衬底的抗辐照损伤阈值与长期服役稳定性。

晶沐光电可全品类供应多尺寸高精度熔融石英（Fused Silica）衬底，涵盖常规标准尺寸与大尺寸光学基材，支持激光切割、异形结构定制，同时可针对折射率均匀性、应力双折射、退火工艺等核心参数做个性化适配。产品精准适配精密成像、干涉检测、偏振光学等高端应用场景，可按需提供全套权威检测报告，支持小批量研发试样与大批量量产交付，全方位满足各类高精度光学设备的使用需求。
