Fused Silica衬底光谱性能解析：杂质与OH基团决定全波段应用边界

Fused Silica衬底凭借超宽光谱透过窗口，覆盖深紫外、可见光、近红外至中红外全波段，是目前光学光谱、激光传输、光电探测领域适配性最强的衬底材料之一。但多数从业者存在认知误区：并非所有熔融石英衬底都支持全波段使用。衬底内部的金属痕量杂质、辐照缺陷色心、羟基（OH）基团三大核心因素，会直接改变材料的光谱透射特性，划分出严格的紫外、红外应用边界，选型不当会直接导致透射损耗超标、信号干扰、设备精度下降等问题。

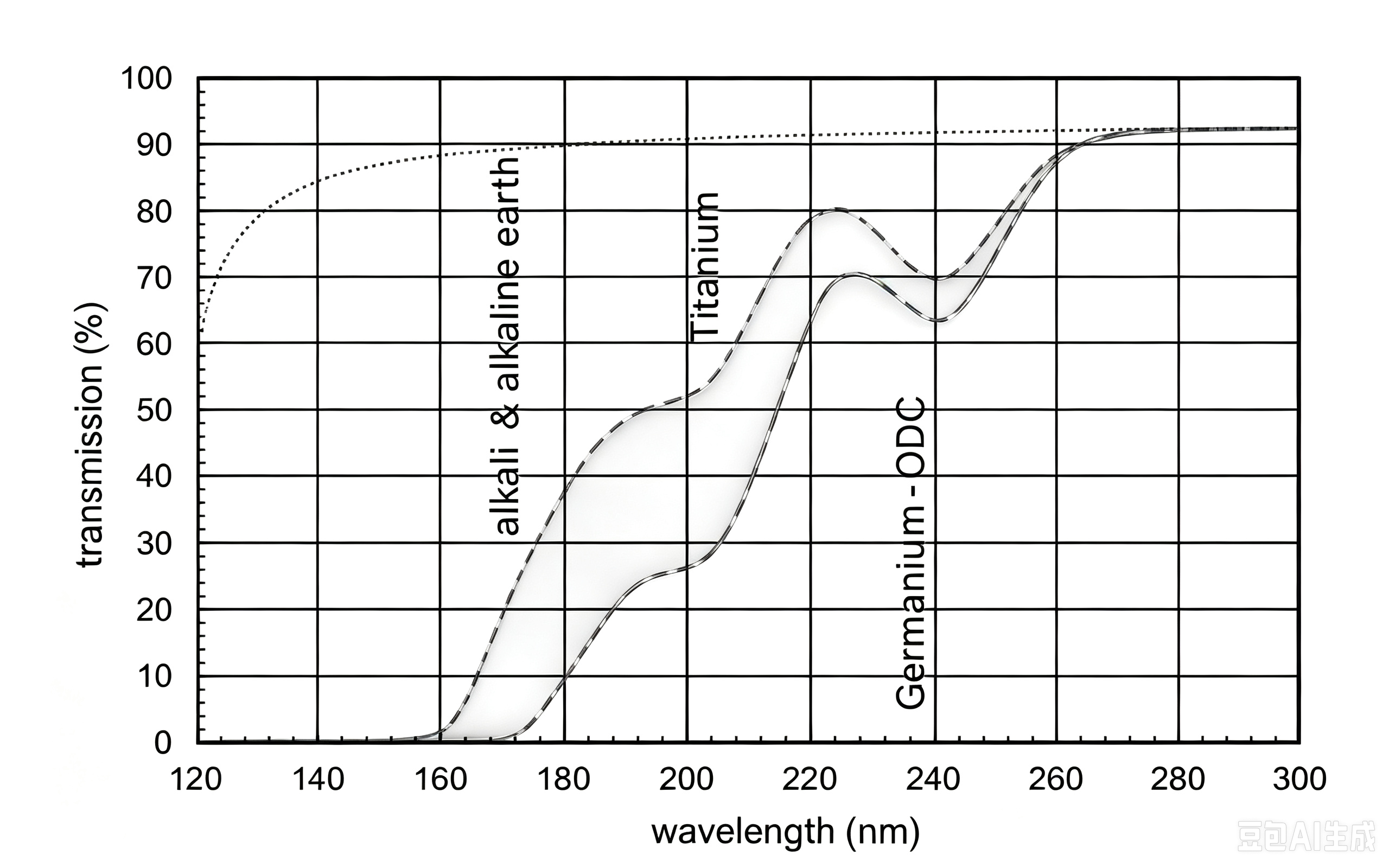

在紫外波段应用场景中，金属杂质与缺陷色心是影响透射性能的核心元凶。传统石英砂熔炼的天然熔融石英衬底，内部含有Li、Na、K、Al、Ti、Fe等多种金属痕量杂质，杂质含量普遍处于ppm量级。这类金属杂质会在深紫外波段产生特征吸收峰，大幅削弱紫外光透射率，缩短紫外透射截止波长（配图1）。尤其是200nm以下深紫外区间，杂质引发的吸收损耗会呈指数级上升，完全无法满足准分子激光、深紫外光谱分析、紫外光刻等高端场景需求。

图1 各类杂质、色心对熔融石英紫外透射率的影响对比曲线

图2 不同OH基团含量Fused Silica衬底的红外透射光谱对比图

为突破天然石英材料的性能瓶颈，行业研发出火焰水解法合成Fused Silica衬底。该工艺以四氯化硅（SiCl₄）为原料，通过氧氢火焰高温分解制备，可将衬底内部金属杂质含量控制在0.1ppm以下，相较于天然熔融石英纯度提升两个数量级，是深紫外波段的专属高端衬底。除了原生杂质，紫外辐照会在衬底内部诱发氧缺位中心（ODC）、E’中心、非桥接氧空位中心（NBOH）等缺陷色心，分别在248nm、215nm、265nm波段产生特征吸收，不仅造成透射损耗，还会引发紫外荧光现象。这种荧光属于隐形光学干扰，会叠加在光谱探测、微弱信号检测的目标信号上，导致测试数据失真，而高灵敏度荧光光谱检测技术，可精准捕捉常规透射检测、元素分析无法识别的微量缺陷，成为紫外级衬底的核心质检手段。

切换至红外波段，原本影响紫外性能的金属杂质不再是主导因素，羟基（OH）基团成为决定Fused Silica衬底红外性能的核心指标。传统氧氢焰熔融工艺制备的合成石英衬底，会在生产过程中天然引入大量OH基团，该基团在2.7μm红外波段存在极强的特征吸收峰，会造成严重的红外光损耗，无法适配红外成像、红外光谱检测、光纤通信等场景。

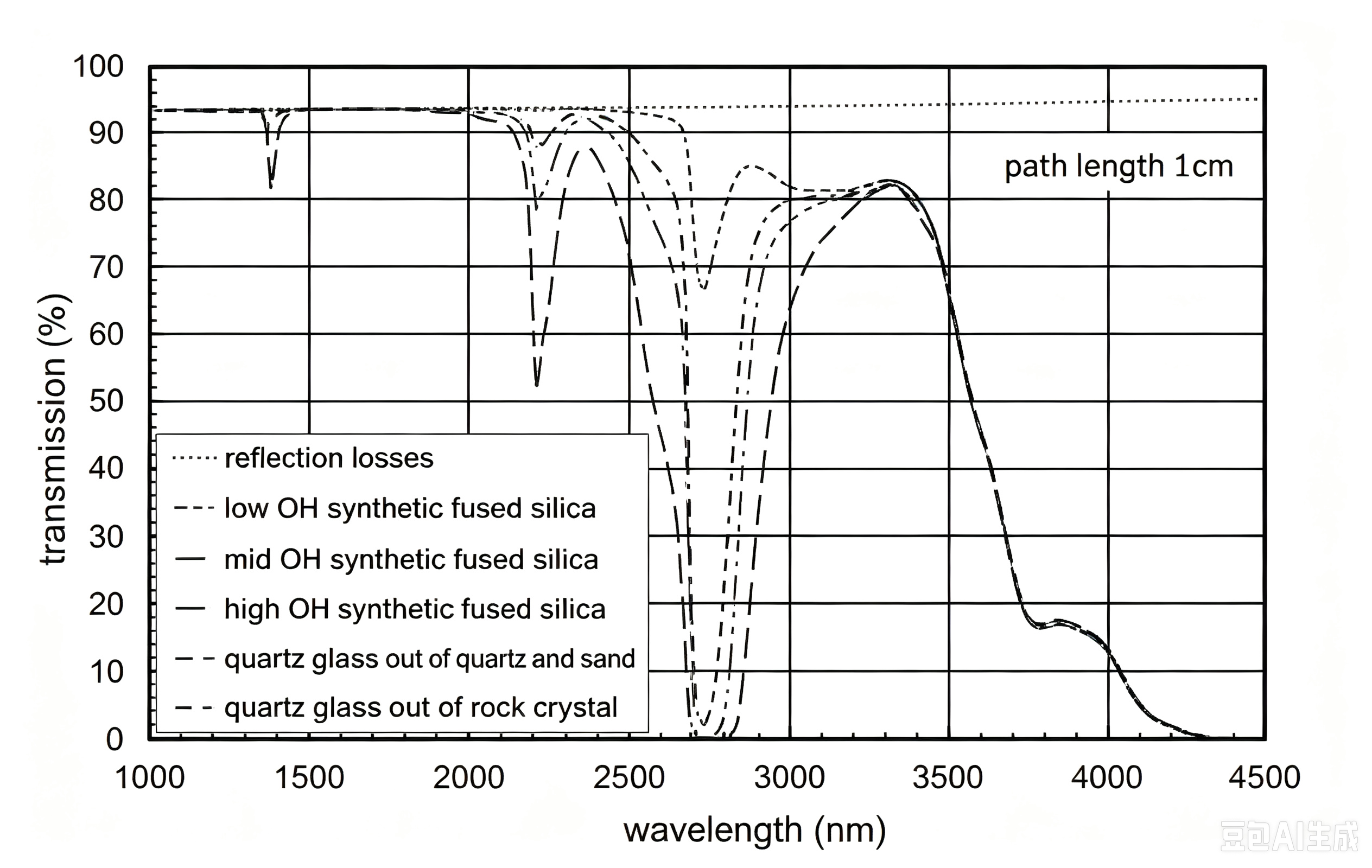

针对红外应用需求，行业持续迭代生产工艺，先后研发出低OH、超低OH级熔融石英衬底。通过一氧化碳置换火焰气体、烟灰沉积、高温化学干燥、真空玻璃化等一系列优化工艺，可将衬底内部OH基团含量降至1ppm以内，彻底消除红外特征吸收损耗，实现近红外至中红外波段的超高透射率（配图2）。在质检环节，采用亚ppm级分辨率的拉曼光谱仪、FTIR红外光谱仪可精准定量检测OH含量，同时需保证足够的检测光程，避免因光程不足导致检测数据偏差，保障红外衬底的性能稳定性。

此外，针对紫外场景的长期辐照老化问题，行业衍生出氢气负载改性工艺。通过人为提升衬底内部游离氢分子浓度（超10¹⁷分子/cm³），可有效钝化辐照产生的缺陷色心，饱和吸收光学缺陷，大幅提升Fused Silica衬底的紫外透射稳定性与抗辐照寿命，适配长期高负荷紫外激光工作场景。

晶沐光电专业供应全波段适配型熔融石英衬底，涵盖高纯度紫外级、超低OH红外级等全系列产品，常备多尺寸现货，支持厚度、规格、光学参数个性化定制。可根据紫外、红外、光谱探测等不同应用场景，精准匹配对应工艺基材，提供出厂全套光谱检测数据，适配各类精密光电设备研发与批量生产。
