高品质金刚石衬底晶片通用预处理工艺-静电种晶技术

一、技术概述

金刚石衬底晶片凭借极致的物理与化学综合性能，已成为第三代、第四代半导体大功率器件、高频射频器件、量子光学设备、精密传感系统的核心高端基底材料。相较于传统硅、蓝宝石、碳化硅衬底，金刚石具备超高本征热导率、优异化学惰性、超宽光谱透过率以及高绝缘耐压特性，能够有效解决高端器件高热流密度散热、高温氧化失效、光学损耗过大、漏电率偏高等行业痛点，是新一代高性能半导体与光电器件的优选衬底材料。

但在异质外延制备体系中，金刚石与常规半导体、绝缘基底之间存在巨大的表面能与晶格适配差异，导致天然自发成核能力极差，难以直接生长连续、致密、低缺陷、高平整的金刚石衬底晶片。在众多预处理技术中，静电纳米金刚石种晶技术凭借适配基底广、工艺稳定性高、批次一致性好、可规模化量产等综合优势，成为目前多晶金刚石衬底、超薄金刚石薄膜衬底在科研实验与工业量产中通用性最强、成熟度最高的核心预处理工艺。

二、异质基底金刚石生长核心技术难点

金刚石衬底晶片制备的核心瓶颈集中在异质界面成核困难。金刚石表面能远高于硅、GaN、AlN、蓝宝石等常规衬底材料，在标准CVD生长环境下，碳自由基难以在基底表面稳定吸附、形核与长大，导致自发成核密度仅维持在 10~10⁵ cm⁻² 的极低水平。稀疏且随机分布的成核位点，无法支撑连续薄膜的生长融合，极易造成金刚石层出现针孔、微观断层、晶粒稀疏、晶界空洞等结构性缺陷，直接导致衬底晶片表面粗糙度超标、导热均匀性差、界面结合力弱、器件良率偏低等一系列问题。

因此，必须通过人工预处理方式在基底表面构建高密度、均匀分布、稳定性强的金刚石籽晶位点，而静电种晶技术正是解决异质基底低成核密度、实现高品质金刚石衬底可控制备的关键工艺方案。

三、静电种晶核心原理与主流实施工艺

静电种晶技术全称纳米金刚石胶体静电自组装种晶技术，核心原理依靠界面静电相互作用实现籽晶均匀铺展：以高分散、高纯度爆轰纳米金刚石（DND）胶体作为前驱籽晶体系，通过精准调控胶体pH值、表面官能团以及基底表面带电特性，改变双方Zeta电位极性与数值，使纳米金刚石颗粒在静电力驱动下，在各类异质衬底表面自发吸附、有序排布，形成单层、均匀、致密的籽晶预制层。后续通过CVD气相生长工艺，籽晶颗粒逐步垂直生长、横向吞并融合，最终形成晶粒均匀、结构致密、界面稳定的金刚石衬底晶片。

目前行业主流实施工艺包含浸泡法、旋涂法、电喷雾法三种，各有适配场景：旋涂法适合小尺寸、超高平整科研试样；电喷雾法适合图形化、局部选择性种晶场景；其中浸泡法工艺流程简洁、大面积均匀性可控、稳定性优异，可稳定适配2–6英寸大尺寸金刚石衬底晶圆的批量制备，是工业量产与常规科研的主流选择。

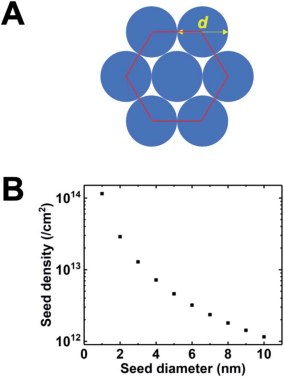

【图1】(A)球形纳米金刚石六方密堆积模型；(B)理论种子密度随颗粒直径变化曲线

在理想六方密堆积排布模型下，纳米金刚石颗粒粒径直接决定极限成核密度。其中2nm超细纳米金刚石颗粒的理论最大籽晶密度可达2.88×10¹³ cm⁻²，颗粒粒径越小，籽晶排布越密集，生长得到的金刚石衬底晶粒尺寸更细密、表面平整度更优、缺陷密度更低。受实际胶体分散性、颗粒微小尺寸分散度、基底表面微观粗糙度影响，工业化量产可稳定实现 5~8×10¹¹ cm⁻² 的高均匀成核密度，完全满足高精度多晶金刚石衬底与超薄金刚石薄膜的制备标准。

在工艺表征层面，常规AFM设备横向分辨率有限，无法精准识别统计初始单颗粒籽晶密度；而单纯依靠SEM观测后期晶粒密度，容易叠加二次成核干扰造成数据高估。因此行业高精度制备场景，需结合椭偏测试、微观形貌扫描多手段联合表征，严格保障金刚石衬底晶片的批次稳定性与参数一致性。

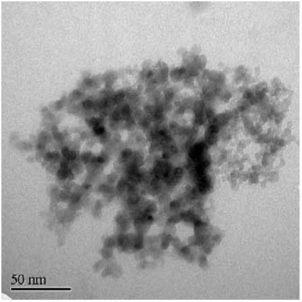

【图2】5nm金刚石粉末TEM图像，展示颗粒团聚现象

四、胶体Zeta电位稳定性对成核质量的关键影响

胶体分散稳定性是决定金刚石衬底晶片成品品质的核心因素。纳米金刚石颗粒不溶于常规水相与有机相溶剂，仅能以胶体悬浮液形式存在，胶体的分散状态直接决定籽晶吸附均匀性。行业公认稳定胶体体系的Zeta电位区间为 -30mV ~ +30mV，该区间内颗粒静电斥力充足，可有效抑制团聚沉降。

常规爆轰纳米金刚石表面富含含氧官能团，常态下呈负电位特性；通过高温氢化改性处理后，颗粒表面可转变为富氢端基，呈现正电位特性。通过差异化电位调控，可精准匹配不同极性、不同材质的基底表面电性，涵盖硅、蓝宝石、GaN、AlN、碳化硅等导体、半导体、绝缘基底，实现精准、均匀、无死角的静电吸附种晶。

若胶体管控不当出现大规模颗粒团聚，大尺寸团聚颗粒会在衬底界面形成微观凸起与缺陷位点，后续生长过程中极易引发薄膜粗糙度超标、局部脱层开裂、导热不均匀、应力集中等问题，严重降低金刚石衬底晶片的成品良率与服役稳定性。

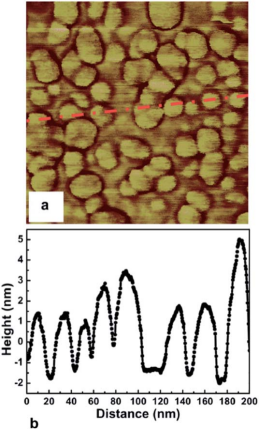

【图3】种晶处理后硅基底AFM形貌及高度线扫描剖面

【图4】氢化/氧合金刚石胶体不同pH下Zeta电位与SiO₂基底电位对比曲线

五、大功率散热厚膜金刚石的低密种晶优化工艺

针对高功率半导体器件、高频功率模块热管理场景所需的厚层金刚石衬底晶片，静电种晶技术可通过低密种晶优化方案解决厚膜剥离难题。常规高密种晶工艺适合超薄、超平整薄膜制备，但应用于百微米级厚金刚石衬底生长时，过高的籽晶密度会导致薄膜整体应力累积过大，热失配应力无法释放，极易造成整片膜层起皮、开裂、剥离失效。

针对AlN、硅等常用高热导基底，采用10¹⁰ cm⁻² 量级的可控低密种晶工艺，可在衬底与金刚石膜层界面形成微量、均匀的微观空隙结构，能够有效缓释异质外延热失配应力，大幅提升金刚石厚膜衬底的界面结合强度、力学稳定性与长期耐高温服役性能，完美适配大功率器件长期高负荷散热应用场景。

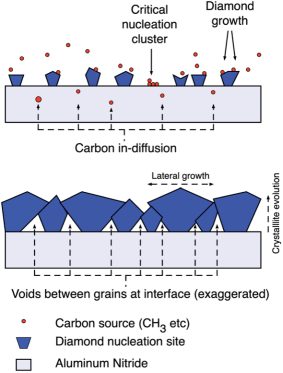

【图5】低种子密度条件下AlN基底金刚石生长机理示意图

六、核心工艺参数汇总与工艺综合评价

整体而言，静电纳米金刚石种晶技术具备基底适配范围广、工艺兼容性强、可大面积量产、成本可控、重复性优异等综合优势，可适配绝缘、半导体、导电全类型基底，同时支持2–6英寸大尺寸晶圆量产与图形化定制衬底制备，是目前多晶金刚石衬底、功能型金刚石薄膜衬底工业化制备的核心基础工艺。

从工艺适配性来看，该技术可全面覆盖精密光学、半导体散热、微电子器件、防护涂层等多领域多晶金刚石产品制备；唯一技术局限为受物理吸附机制限制，无法实现晶粒取向可控，不适用于高端单晶金刚石外延生长场景。
