r面蓝宝石衬底上非极性GaN,为什么这么难?



随着5G移动通信的快速发展,基于III族氮化物的功率电子器件与射频(RF)器件需求显著增长。氮化镓(GaN)凭借高击穿电压、高饱和电子速度及优异的机械硬度,成为制造高功率、高频、耐高温器件的核心材料。

迄今为止,III族氮化物电子器件的研发主要基于c面GaN表面生长的AlGaN/GaN异质结构场效应晶体管(HFETs)。在c面AlGaN/GaN异质结界面,自发极化与压电极化效应协同作用,无需调制掺杂即可产生高达10¹³/cm²的二维电子气(2DEG)面载流子密度。这是c面GaN器件的核心优势。

但极化效应是一把双刃剑:

1. 耗尽型器件问题:强极化通常导致器件天然转变为耗尽型晶体管,而出于安全考虑,实际功率应用中更理想的选择是增强型器件。

2. 2DEG调控困难:AlGaN/GaN界面的2DEG面载流子密度对极化方向极为敏感,无法像传统调制掺杂体系那样以可控方式简单调节。

3. 表面钝化可靠性问题:应变的任何变化都会影响HFET的电性能,例如表面钝化所需的SiN沉积工艺,可能导致器件性能下降甚至可靠性问题。

4. 光电器件效率瓶颈:在LED量子阱中,强极化电场引发量子限制斯塔克效应(QCSE),导致电子空穴波函数空间分离,大幅衰减绿光、琥珀光波段的发光效率。

解决方案:非极性GaN路线

基于在AlGaAs/GaAs高电子迁移率晶体管(HEMTs)领域积累的成熟经验,一种简单却极具前景的方案是:沿非极化方向生长具有调制掺杂的AlGaN/GaN异质结构。

非极性生长彻底消除了极化电场,只需优化AlGaN势垒层的掺杂浓度,即可独立调控2DEG面载流子密度——这意味着器件可以从"耗尽型"走向"增强型",从根本上解决功率电子的安全工作模式问题。同时,量子阱中消失的极化电场也让长波长LED(绿光、琥珀光)的效率大幅提升成为可能。

为什么选择r面蓝宝石?

非极性GaN最理想的衬底当然是自支撑GaN,但价格极其昂贵,不适合大规模产业化。从工业化成本角度,r面蓝宝石衬底是极具吸引力的选择:

• 成本远低于GaN自支撑衬底;

• 与现有MOVPE外延产线工艺兼容;

• 具备大规模量产的潜力;

• r面蓝宝石与(11–20)非极性GaN的晶向匹配关系明确。

开发一种在蓝宝石或硅衬底(工业兼容衬底)上生长非极性GaN的新方法,是整个产业界的关键任务。

两大硬伤:缺陷与应变各向异性

不过,理想很美好,现实很骨感。直接在平面r面蓝宝石衬底上外延生长非极性(11–20) GaN,会遇到两大难以绕开的技术瓶颈。

1. 原生外延薄膜缺陷密度极高

不做任何图案化处理,直接在r面蓝宝石上生长的非极性GaN,晶体质量很差:

• 位错密度高达10¹¹/cm²量级;

• 堆垛层错密度高于10⁶/cm;

• X射线摇摆曲线半高宽(FWHM)在[0001]方向可达1180角秒,在[1–100]方向高达1880角秒。

大量位错和堆垛层错会充当漏电通道,同时成为非辐射复合中心,造成LED发光效率下降、功率器件漏电流增大、长期可靠性劣化。10¹¹/cm²的位错密度距离器件可用标准(通常要求10⁸/cm²以下)差距巨大。

2. 与生俱来的面内应变各向异性

r面蓝宝石和a面非极性GaN之间,两个正交晶向的晶格失配差异悬殊:

• 沿[1–100]方向晶格失配约16%;

• 沿[0001]方向晶格失配仅约1%。

巨大的失配差异,直接造成薄膜两个方向压缩应变完全不对等。原始平面生长样品中,[1–100]方向的应变(-0.291%)几乎是[0001]方向应变(-0.101%)的三倍。

这种应变各向异性会带来连锁麻烦:

1. 器件性能晶向依赖:电学性能随晶向变化,不同方向制备的器件性能差距明显,器件设计、版图布局难度显著提升。

2. 晶格对称性破坏:非极性GaN缺乏六重对称性,在大晶格失配衬底上生长时,薄膜六方晶体对称性被破坏,发生正交晶系畸变,传统c面GaN的晶格参数计算公式不再适用。

3. 精准表征困难:精确测定非极性GaN的晶格参数远比c面对应物复杂,需要同时测量多个晶面、引入基面角偏移量δ,并使用最小二乘法误差最小化处理。

小结:r面蓝宝石是低成本制备非极性GaN的优质基底,但平面直接外延方案同时面临高缺陷密度、应变分布严重各向异性两大难题。行业想到的破解思路是——在蓝宝石基底的GaN模板上做图案化加工,利用外延侧向过度生长(ELO)技术,同步优化晶体质量与应变状态。

关于晶沐光电

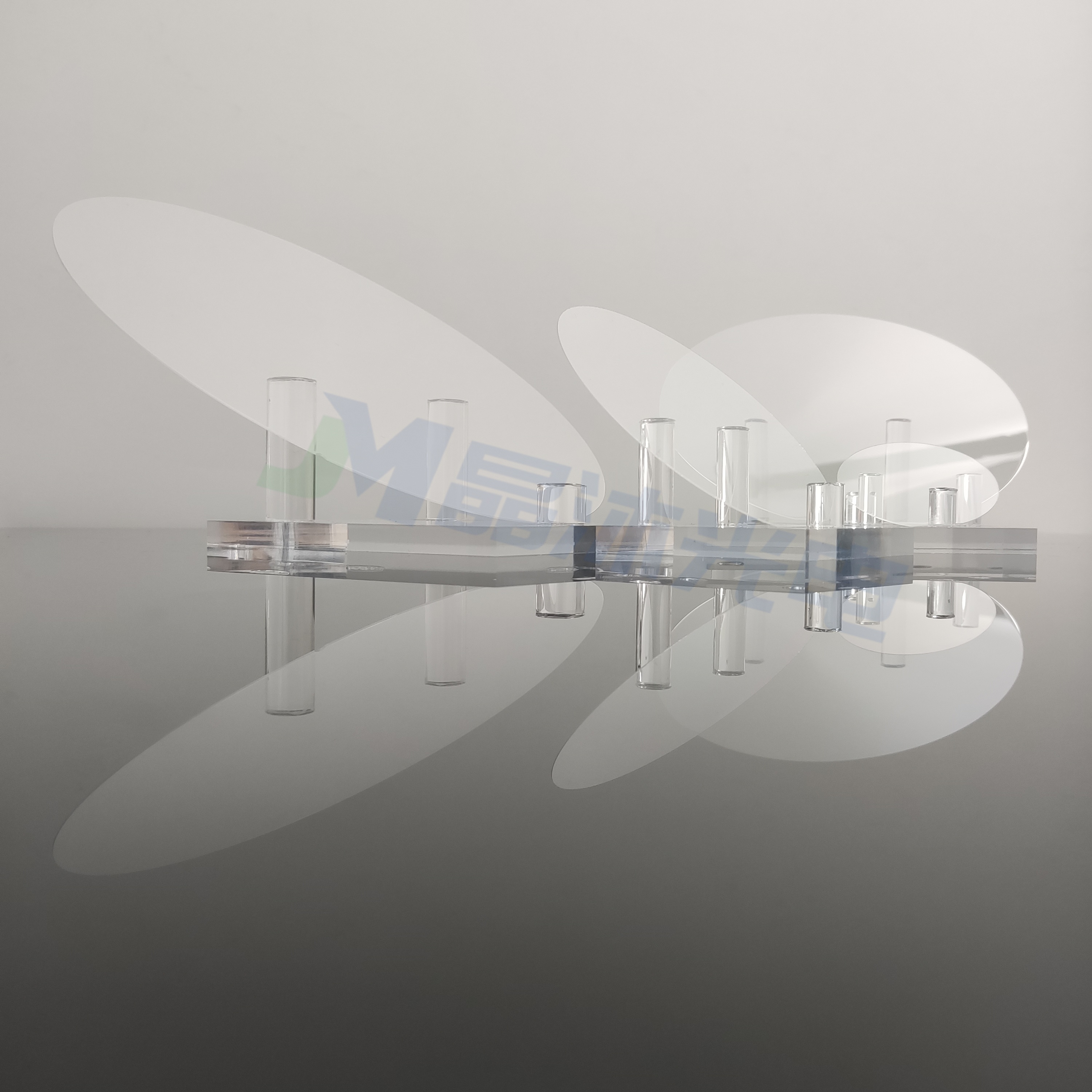

江阴晶沐光电新材料有限公司专注于半导体衬底晶圆片的研发、生产与全球销售。针对本文讨论的蓝宝石衬底外延场景,我们提供全系列蓝宝石衬底产品,覆盖氮化镓外延所需的全部晶向方案:

产品类型

晶向/规格

典型应用

C面蓝宝石

(0001) C向

主流蓝光LED、常规GaN功率器件、Micro-LED外延衬底

R面蓝宝石

(1–102) R向

非极性(11–20) a面GaN外延衬底,本文重点讨论的基底方案

A面蓝宝石

(11–20) A向

半极性/非极性GaN外延、特殊波长LED与高频器件研究

M面蓝宝石

(1–100) M向

半极性(11–22) GaN外延,绿色/琥珀色LED衬底方案

PSS图形化蓝宝石

Patterned Sapphire Substrate

提升LED出光效率,降低位错密度,主流LED量产方案

NPSS纳米图形化蓝宝石

Nano-PSS

Micro-LED、Mini-LED高亮度外延衬底,纳米级图形周期



无论您需要标准C面PSS用于LED量产,还是R面/A面/M面蓝宝石用于非极性/半极性GaN前沿研究,晶沐光电均可提供从2英寸到6英寸的多规格衬底产品,并支持定制晶向、抛光面型与厚度需求。欢迎联系我们获取样品与技术支持。
