SAB工艺升级：碳化硅大尺寸、低成本、量产级衬底制备核心方案

经典SAB工艺解决了碳化硅衬底键合的热损伤核心痛点，而随着第三代半导体产业爆发，4英寸、6英寸碳化硅衬底成为市场主流，8英寸衬底逐步导入研发量产。行业基于经典SAB底层逻辑，针对碳化硅衬底量产尺寸、界面性能、制造成本、异质集成四大核心需求完成全方位工艺迭代，如今改性SAB技术已成为高端复合碳化硅衬底、大尺寸量产衬底、可循环复用衬底制备的核心工业化工艺。

一、核心迭代：全方位适配碳化硅衬底量产需求

针对2015年原版工艺适配小尺寸、衬底界面有待优化、量产性差等问题，行业围绕碳化硅衬底产业化痛点完成三大核心升级，全面适配商用衬底生产标准：

1. 尺寸迭代：从3英寸实验衬底迈向6英寸量产碳化硅衬底

经典工艺仅验证3英寸实验室小尺寸SiC衬底，无法适配现代量产需求。目前国内头部科研机构与衬底企业完成技术突破，优化超高真空活化均匀性、全域压力精准控制，彻底解决大尺寸碳化硅衬底键合应力不均、边缘翘曲、局部脱层等难题，成功实现4英寸、6英寸商用碳化硅衬底稳定键合量产，目前8英寸SiC衬底SAB键合工艺已进入中试阶段，匹配全球衬底大尺寸升级趋势。

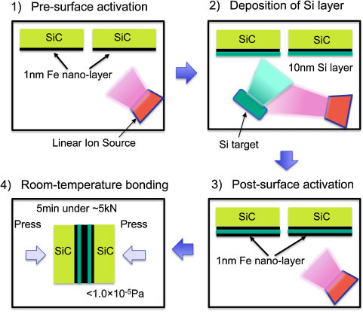

图1. 采用改进的SAB法进行碳化硅晶圆键合的工艺流程。

2. 界面迭代：衬底超低热阻界面，最大化保留SiC导热优势

碳化硅衬底的核心优势是超高热导率，经典工艺16nm非晶界面层会轻微增加衬底界面热阻，制约大功率器件散热性能。迭代后的SAB工艺通过精准调控离子束能量、过渡层厚度与退火参数，实现衬底界面非晶层可控调控甚至完全消除。目前量产工艺可将碳化硅复合衬底界面热阻降至2.33 m²·K/GW，最大程度释放SiC衬底高热导优势，完美适配高压大功率器件散热需求。

3. 良率与品质迭代：适配高端外延级碳化硅衬底标准

现代迭代SAB工艺完全保留室温无热损伤、无化学腐蚀的优势，杜绝碳化硅衬底晶格损伤、表面污染、翘曲变形等不良问题。通过优化真空环境与全域活化工艺，衬底键合空隙缺陷率降至1%以下，衬底有效功能区良率从实验室70%提升至量产95%以上，完全满足外延级碳化硅衬底的严苛品质要求，可直接用于MOSFET、IGBT、射频器件的外延生长。

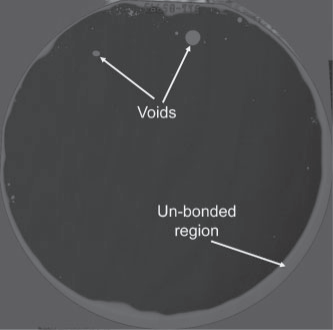

图2. 键合碳化硅晶圆的SAM图像。

二、场景升级：从同质衬底贴合到高端复合碳化硅衬底量产

早期经典工艺仅能实现SiC同质衬底键合，应用场景单一。经过多年技术迭代，SAB工艺已成为高端复合碳化硅衬底制备的核心工艺，解决单一碳化硅衬底性能短板，拓展多类高端应用场景：

1. 射频专用复合衬底：通过SAB工艺实现SiC与铌酸锂异质键合，制备高频射频专用碳化硅复合衬底，衬底高频损耗低、稳定性强，支撑1.28GHz高频SAW器件量产，适配5G/6G射频前端需求；

2. 高功率散热衬底：制备GaAs/SiC复合衬底，依托碳化硅衬底超高导热特性，相比传统GaAs/Si衬底结构，散热效率提升超66%，彻底解决高功率器件自热失效难题，大幅提升器件功率密度与稳定性；

3. 可循环低成本碳化硅衬底：中科院团队基于迭代SAB工艺，实现碳化硅衬底薄层转移与复用技术，高品质SiC衬底可重复使用30次以上，大幅降低高端碳化硅衬底采购与制造成本，有效缓解大尺寸碳化硅衬底产能紧缺、价格高昂的行业痛点，助力碳化硅器件规模化普及。

三、精准退火工艺升级：进一步优化碳化硅衬底界面可靠性

基于经典工艺“高温退火不损伤衬底键合强度、仅优化界面结构”的核心结论，现代衬底量产产线开发出梯度精准退火工艺。针对不同尺寸、不同掺杂、不同应用场景的碳化硅衬底，定制化调控退火温度与保温时间，精准去除衬底界面微量杂质、致密化界面结构，同时100%保留碳化硅衬底原生晶格完整性，进一步提升复合衬底的电学稳定性、耐高温性与长期服役可靠性。

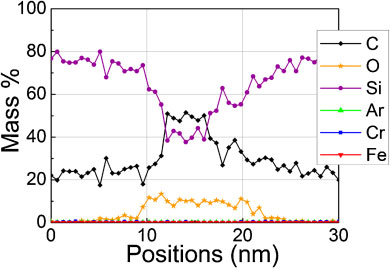

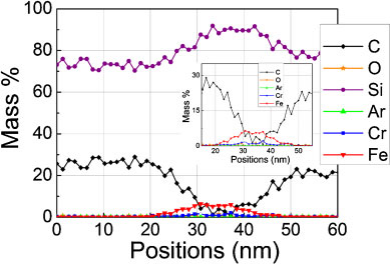

图3. 界面的 EDX 线扫描分析

四、碳化硅衬底产业核心价值与未来技术趋势

1. 产业核心价值

迭代后的改性SAB工艺，是当前碳化硅衬底高端制造的关键支撑技术。其无热损伤、高良率、低成本、可异质集成的优势，完美解决了传统衬底加工工艺的诸多短板，可批量制备高平整、低缺陷、低热阻、高稳定的复合碳化硅衬底，广泛应用于新能源汽车功率器件、高压电网、航空航天高温器件、5G/6G射频器件等高端领域，是碳化硅器件降本增效、性能升级的核心基础。

2. 未来迭代方向（聚焦衬底维度）

未来SAB工艺将持续围绕碳化硅衬底产业化需求迭代，核心方向为：8英寸超大尺寸碳化硅衬底量产工艺落地、衬底全域零缺陷键合、超低温超低阻界面优化、多体系异质复合衬底通用制备、衬底循环复用效率进一步提升，持续降低高端碳化硅衬底生产成本，推动第三代半导体产业全面规模化替代。

五、总结：SAB工艺赋能碳化硅衬底产业升级

经典改性SAB工艺，确立了碳化硅衬底低温无损伤键合的技术框架，解决了衬底热损伤的核心难题。历经多年技术迭代，该技术从实验室小尺寸衬底研究，升级为大尺寸、高良率、可降本、可量产的高端碳化硅衬底核心制备工艺。基础研究的技术沉淀，持续赋能碳化硅衬底品质升级与成本下探，成为推动第三代半导体产业化落地的关键工艺支撑。
