6H-SiC衬底极性润湿特性研究——衬底表面状态快速质控技术解析

作为第三代半导体产业的核心基石，碳化硅（SiC）衬底是新能源汽车高压平台、光伏储能逆变器、AI算力服务器电源等高端器件的核心基材，直接决定终端产品的耐压性能、能效损耗与使用寿命。在SiC功率器件成本结构中，衬底占比高达40%–47%，是产业链技术壁垒最高、品质管控最严苛的核心环节。当前量产主流的6H-SiC衬底，存在两种本征极性基面：Si终止面(0001)与C终止面(000–1)，两种衬底表面的原子排布、表面自由能、氧化特性、界面状态存在本质差异，是制约外延生长良率、器件可靠性的关键核心因素。

在规模化量产中，传统SiC衬底极性识别与表面状态检测依赖高温热氧化、高精度微观表征等复杂手段，检测效率低、成本高昂，无法适配大批量衬底的快速质检需求。基于6H-SiC衬底标准研磨-抛光梯度工艺实验，本文重点围绕碳化硅衬底本征极性、表面加工品质、润湿特性的内在关联展开研究，解析静态接触角技术在SiC衬底来料质检、工艺终点判定、极性分拣中的工程价值，为衬底量产品质管控提供低成本、高效率的全新技术方案。

一、SiC衬底标准化实验体系：严控变量，还原衬底真实性能

1.1 衬底样品制备与梯度加工工艺

为精准探究不同加工工艺对SiC衬底表面品质与润湿性能的影响，本次实验样品均取自同一根PVT物理气相传输法生长的6H-SiC单晶铸锭。PVT法是当前商业化SiC衬底量产的主流工艺，市场占比超90%，样品选材完全贴合工业化量产标准。实验人工筛选剔除存在碳夹杂、位错簇、多型孪晶的缺陷衬底区域，从源头规避衬底原生缺陷对实验数据的干扰，保证实验结果可直接指导量产。

实验采用商用2英寸6H-SiC衬底晶圆，模拟量产完整加工流程，设置三级梯度工艺，精准复刻衬底从粗加工到超精密精加工的全流程状态：

1. 粗研磨工序：通过大粒径金刚石砂轮对衬底表面磨削加工，去除切片残留刀痕，同时形成典型的机械加工表面，存在大量微观划痕与亚表面损伤，对应衬底粗加工半成品状态；

2. 粗抛光工序（1μm磨料）：采用1μm粒径金刚石抛光液湿法抛光，快速消除衬底表面深划痕，大幅降低表面粗糙度，属于衬底量产中间加工工序；

3. 精抛光工序（0.1μm磨料）：采用0.1μm超细金刚石抛光液终抛，去除衬底微观缺陷与亚表面残余应力，获得器件级超光滑衬底，匹配终端器件量产标准。

加工完成后将整片衬底切割为10mm×10mm标准试样，严格区分Si面、C面两种极性衬底，每种工艺、每种极性设置多组平行试样，彻底消除随机误差，保障数据对衬底量产工艺的指导价值。

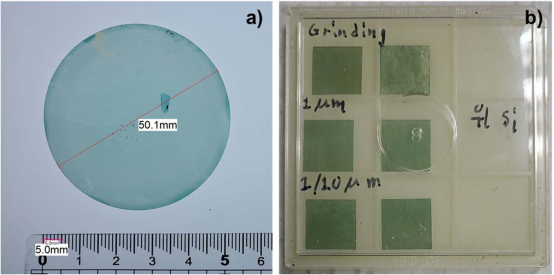

【图1 6H-SiC衬底样品光学图像】

(a) 2英寸成品6H-SiC晶圆原始光学图像；(b) 切割后10mm×10mm标准衬底试样，区分Si面、C面，展示研磨、1μm抛光、0.1μm抛光三组不同加工状态样品形貌

1.2 衬底预处理标准化流程，杜绝表面污染干扰

SiC衬底表面化学状态高度敏感，空气自发形成的天然氧化层、抛光残留磨屑、有机污染物，会直接改变衬底本征润湿特性，导致品质检测误判。为精准还原不同极性、不同加工状态SiC衬底的真实表面性能，实验制定适配量产标准的衬底清洗流程：BOE缓冲蚀刻液去除原生氧化层，丙酮、甲醇、高阻去离子水多级超声清洗，最后高纯氮气吹干，确保所有衬底试样表面洁净度一致，完全贴合器件加工前的标准状态。

1.3 衬底接触角检测参数标准化优化

基于衬底量产检测的稳定性需求，实验通过梯度液滴测试优化检测参数，消除重力、环境气流对衬底润湿检测的干扰。最终确定采用0.5μL微量高纯水液滴开展静态接触角测试，该参数可最大程度弱化外界干扰，精准反映SiC衬底的本征表面润湿性能，检测数据重复性、稳定性完全满足量产质检要求。

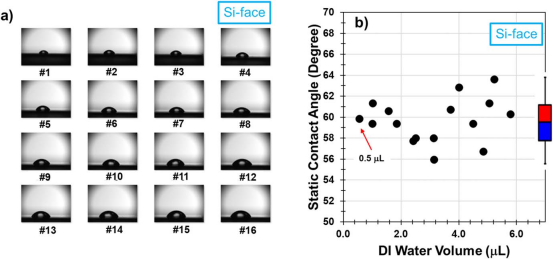

【图3 衬底接触角测试参数优化曲线图】
展示0.1μm精抛光Si面6H-SiC衬底上，0.5μL~6μL梯度去离子水滴的侧视形貌、接触角数值变化曲线及数据箱线图，验证0.5μL测试参数的合理性

二、SiC衬底极性与工艺状态的润湿特性规律

2.1 不同工艺下SiC双极性衬底接触角核心数据

通过对粗研磨、粗抛光、精抛光三类SiC衬底试样的检测，获得两种极性衬底的润湿特性稳定数据，直观体现衬底加工品质与极性对表面性能的决定性作用：

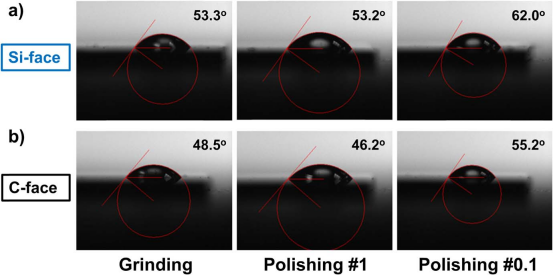

【图4 不同工艺衬底水滴润湿形貌图】
分别展示Si面(0001)、C面(000–1)衬底在研磨、1μm粗抛光、0.1μm精抛光工艺下的去离子水滴侧视形貌对比图.

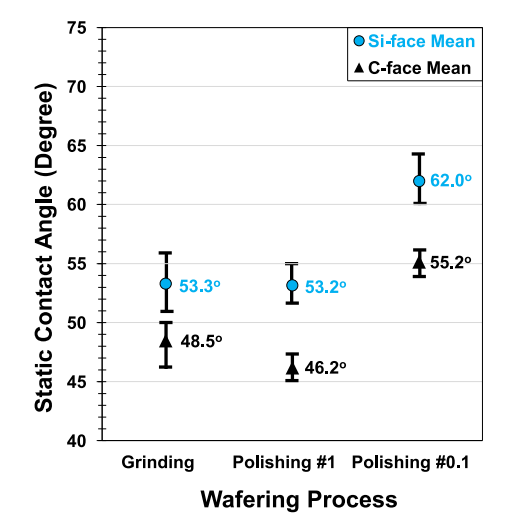

【图5 双极性衬底接触角差异对比图】
配图说明：不同加工工艺阶段下，Si面与C面SiC衬底的静态接触角数值对比柱状图，附带误差线展示数据偏差

2.2 核心规律：衬底本征属性主导润湿性能差异

1. 衬底极性特征恒定：无论粗加工或超精密精加工状态，6H-SiC Si面衬底接触角始终高于C面衬底，该差异由衬底晶体本征表面能决定，不会被表面加工划痕、机械损伤掩盖，是区分SiC衬底极性的稳定特征。

2. 衬底加工精度越高，极性区分度越强：随着抛光工艺升级，衬底表面粗糙度持续降低、缺陷逐步消除，两种极性衬底的润湿特性差异被放大，精抛光成品衬底的极性识别灵敏度最高，可精准甄别衬底极性混用问题。

3. C面衬底表面稳定性更优：相较于Si面衬底，C面衬底从研磨到精抛的接触角波动幅度更小，表面化学状态更稳定，对加工工艺细微变化的敏感度更低，量产一致性更好。

2.3 机理：SiC衬底表面能决定润湿特性差异

6H-SiC两种极性衬底的性能差异，核心源于本征表面能的巨大差距：Si-(0001)衬底表面能仅718 erg·cm⁻²，而C-(000–1)衬底表面能高达1767 erg·cm⁻²。高表面能的C面衬底表面悬挂键数量更多、活性更强，与水分子结合能力更强，亲水特性更显著，液滴铺展更充分、接触角更低；而Si面衬底表面活性更低，浸润阻力更大，接触角更高。这一本征物性差异，是SiC衬底极性快速识别、品质分级的核心理论支撑。

三、接触角检测在SiC衬底量产质控中的核心价值

1. 实现衬底极性快速分拣，规避量产报废：SiC器件制备对衬底极性要求严苛，极性混用会直接导致外延层失效、器件漏电超标。接触角检测可在10秒内完成单片衬底极性判定，适配产线大批量分拣，彻底杜绝衬底正反混片问题，大幅提升良率。

2. 快速判定衬底抛光工艺终点：衬底接触角数值与抛光精度高度绑定，光洁度越高、接触角越大，可作为衬底抛光工序是否达标的前置判定指标，快速筛除加工不足、表面缺陷超标的劣质衬底，精简质检流程。

3. 无损适配全流程衬底检测：检测过程无腐蚀、无表面改性、无耗材损伤，检测后的衬底可直接流入外延、镀膜等下道工序，完全适配车规级、工业级SiC衬底的量产质控标准。

6H-SiC衬底的Si/C双极性本征属性，决定了其稳定可量化的润湿特性差异，且这种差异随衬底抛光品质提升更加显著。静态接触角检测技术依托低成本、高效率、无损、适配量产的优势，可精准实现SiC衬底极性识别、加工品质初筛、工艺状态判定，能够有效补足规模化量产中衬底快速质控短板，搭配高精度表征手段可构建完善的衬底品质管控体系，为高端SiC功率器件量产筑牢基材基础。
