SiC衬底粗糙度与亚表面损伤耦合研究——衬底抛光品质精准管控方案

碳化硅衬底的表面平整度与晶格完整性,是决定高端功率器件性能的核心基材指标。当前800V高压新能源车、AI算力数据中心、高压光伏储能等领域,对SiC器件能效、耐压、稳定性要求持续升级,而衬底表面纳米级粗糙度、抛光残余划痕、亚表面晶格畸变,会直接诱发外延生长微管缺陷、堆垛层错,导致器件导通损耗升高、耐压击穿、漏电流超标,是制约高端SiC器件良率提升的核心瓶颈。

在SiC衬底量产质控中,单一检测手段存在明显局限:微观形貌检测仅能观测局部表面状态,无法反映整片衬底全域品质;晶格损伤检测流程复杂、效率低下。本文以SiC衬底加工品质管控为核心,通过AFM微观形貌检测、共聚焦拉曼晶格分析、宏观接触角润湿测试三重验证,系统建立SiC衬底抛光工艺、表面粗糙度、亚表面损伤、宏观表面性能的定量耦合关系,为衬底超精密抛光工艺优化、量产品质分级、缺陷管控提供完整技术支撑。

一、不同抛光工艺下SiC衬底表面粗糙度变化规律

本次实验针对SiC衬底量产三大核心加工阶段,分别检测Si面、C面衬底的纳米级表面粗糙度(Ra),精准量化不同工艺对衬底表面平整度的改善效果,所有检测均选取多区域扫描取平均值,规避局部缺陷干扰,数据可直接指导衬底工艺调试。

1.1 Si-(0001)硅面衬底粗糙度演变特征

粗研磨阶段衬底:平均Ra=5.63nm,单点最大Ra达7.72nm,表面密布磨削划痕、纳米凹凸结构,加工损伤最严重,仅适用于粗加工半成品,无法直接用于器件制备;

1μm粗抛光衬底:平均Ra降至1.89nm,大面积深划痕完全消除,仅残留细微抛光纹理,衬底平整度大幅提升,达到初级器件加工标准;

0.1μm精抛光衬底:平均Ra低至1.64nm,微观表面起伏极小,无明显加工缺陷,达到车规级、高端工业级SiC衬底超光滑标准。

1.2 C-(000–1)碳面衬底粗糙度演变特征

粗研磨阶段衬底:平均Ra=7.22nm,单点最大Ra=8.92nm,研磨阶段C面衬底耐磨性更差、表面凹凸程度显著高于Si面衬底,粗加工品质一致性更难管控;

1μm粗抛光衬底:平均Ra降至2.37nm,表面缺陷快速消除,与Si面衬底的平整度差距大幅缩小;

0.1μm精抛光衬底:平均Ra小幅回升至3.29nm,核心原因是C面与Si面原子去除机制存在本质差异,超细磨料精加工易引发C面衬底表面轻微原子重构,这也是C面衬底超精密抛光工艺的核心管控难点。

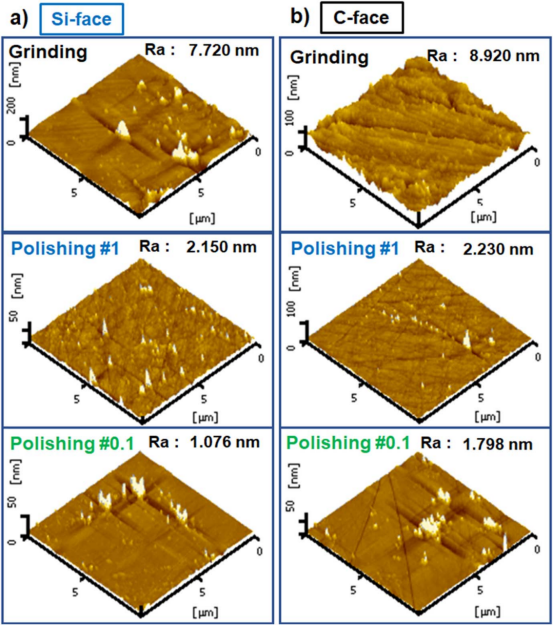

【图1 不同工艺SiC衬底AFM微观形貌图】
分别展示Si面、C面6H-SiC衬底在研磨、1μm抛光、0.1μm抛光工艺下的10μm×10μm AFM三维形貌图,标注对应Ra粗糙度数值,直观呈现表面划痕、凹凸起伏变化



1.3 衬底粗糙度与宏观润湿性能的强耦合关系

实验验证,6H-SiC衬底存在稳定的性能规律:衬底表面粗糙度越低、平整度越高,静态水接触角越大,表面疏水性能越优。粗糙衬底表面的微观沟槽、凹坑会增大固液接触面积,强化亲水效果,接触角偏低;经过精抛的超光滑衬底,微观缺陷基本消除,液滴接触面积最小,接触角显著提升。这一规律实现了衬底微观平整度的宏观可视化判定,让整片衬底的平均品质可快速筛查,解决了微观检测单点取样、代表性不足的行业痛点。

二、拉曼光谱表征:SiC衬底亚表面晶格损伤精准判定

SiC衬底抛光工艺不仅影响表面粗糙度,还会在表层下方产生隐性晶格畸变、位错等亚表面损伤,这类缺陷无法通过形貌观测发现,却会严重破坏外延层晶体质量、降低器件可靠性。拉曼光谱对晶格有序度高度敏感,可精准量化不同工艺SiC衬底的亚表面损伤程度,实现衬底品质的全方位核验。

实验通过检测6H-SiC衬底780cm⁻¹处FTO特征声子峰强度均匀度,以灰度标准差作为衬底晶格损伤的量化指标,数值越低代表衬底晶格完整性越好、残余加工损伤越少:

1. 研磨态SiC衬底:灰度标准差83.6,晶格分布极不均匀,亚表面存在高密度机械损伤,衬底晶体品质最差;

2. 1μm粗抛光衬底:灰度标准差降至55.9,大部分表层与亚表面加工损伤被去除,衬底晶格完整性显著改善;

3. 0.1μm精抛光衬底:灰度标准差仅36.6,晶格分布均匀、缺陷密度最低,是器件级衬底的最优晶格状态。

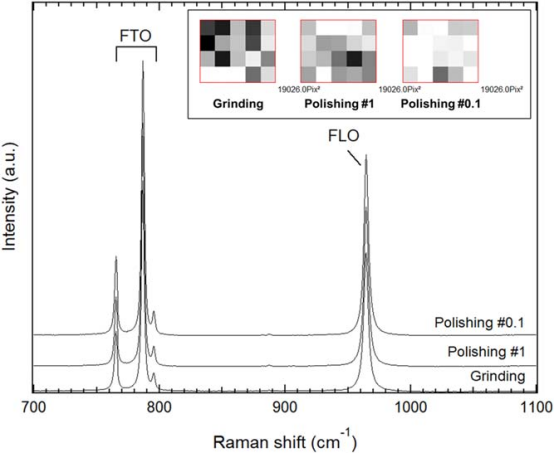

【图2 衬底拉曼光谱与FTO声子强度分布图】
上图为三种加工工艺SiC衬底的532nm激发拉曼光谱对比图;下图为对应样品780cm⁻¹处FTO声子强度灰度分布图谱,直观展示不同工艺下衬底晶格均匀度差异

结合粗糙度、接触角数据可形成完整证据链:随着抛光工艺精细化升级,SiC衬底实现了表面粗糙度降低、亚表面晶格损伤消除、宏观表面均匀性提升的同步优化,三项指标高度联动,可相互校准、精准判定衬底综合品质。

三、适配量产的SiC衬底双层级品质管控体系

3.1 量产快速筛查:接触角全域检测

针对SiC衬底大批量来料、抛光后全检场景,依托接触角检测高效、无损、全域覆盖的优势,快速判定衬底极性、整体平整度与加工工艺达标情况,高效筛除不良衬底,大幅降低精密检测设备的使用频次,压缩量产质检成本、提升流转效率。

3.2 精准抽检标定:AFM+拉曼联合检测

针对工艺调试、异常批次复盘、高端客户认证场景,通过AFM精准量化衬底纳米级粗糙度、微观缺陷形貌,通过拉曼光谱检测亚表面隐性晶格损伤,精准定位抛光压力、磨料粒径、加工时长等工艺参数的适配问题,持续优化衬底抛光工艺,稳定高端衬底出品品质。

四、产业总结与工艺展望

本次研究明确了SiC衬底核心品质指标的耦合规律:衬底抛光工艺直接决定表面粗糙度与晶格完整性,进而主导衬底宏观润湿性能;接触角、AFM、拉曼三项检测手段可形成互补,构建起“全域快筛+精准标定”的完整衬底质控体系。

在车规级高压平台、AI算力储能、高端光伏等新兴需求爆发的背景下,SiC衬底的表面平整度、晶格完整性、极性一致性已成为行业核心竞争壁垒。精细化的抛光工艺管控、标准化的品质检测流程,是提升SiC衬底良率、适配高端器件量产需求的关键。该研究体系可广泛适配4H-SiC、6H-SiC、15R-SiC等主流衬底品类,为全系列SiC衬底的工艺优化与品质管控提供标准化技术参考。

针对行业多样化的研发与量产需求,晶沐光电专业供应4H、6H、15R等全系列晶型碳化硅衬底,覆盖多规格尺寸、不同抛光精度与表面状态的衬底产品,严格把控衬底表面粗糙度、晶格缺陷与极性一致性,适配各类精密表征实验、车规/工规功率半导体器件制造等多元应用场景,为客户提供高稳定性、高一致性的高品质碳化硅衬底配套支持。
