SiC等离子刻蚀工艺终极优化：功率、距离耦合规律与正交实验最优参数

前文通过单因素实验，明确了Ar、CF₄、O₂三种工艺气体的独立影响规律，但实际SiC量产加工中，气体流量、加工功率、炬靶加工距离五大参数存在强耦合效应。单因素实验仅能反映单一变量的影响，无法适配复杂的量产工况。

基于此，本文重点拆解射频加工功率、等离子炬-晶圆加工距离两大核心机械电气参数的影响机理，并通过L16(4⁵)正交实验，全面分析五参数耦合作用，筛选出兼顾最高去除效率、最优表面质量、无晶圆损伤的量产级最优工艺参数组合。

一、加工功率：效率与热损伤的平衡核心

射频加工功率是等离子体系统的能量输入核心，直接决定等离子体电子密度、电离强度、射流温度及活性粒子生成总量，是影响刻蚀效率的第一权重参数。功率高低直接调控CF₄裂解效率、F*粒子浓度及粒子扩散范围。

本次实验固定气体配比、加工时间、加工距离，设置功率梯度350–650W，梯度间隔50W，开展对照实验。

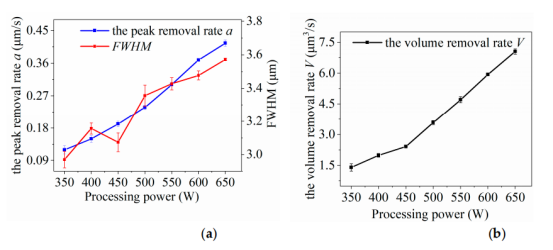

图1：加工功率对等离子体加工的影响曲线图

实验结果显示：在供气充足的工况下，SiC刻蚀的峰值去除率、半高宽、体积去除率随功率提升呈显著线性增长。功率升高，等离子体内部电子碰撞频率、能量密度大幅提升，更多CF₄分子被高效裂解，活性F粒子浓度激增；同时高能粒子扩散范围扩大，等离子有效加工宽度增加，实现“刻蚀深度+加工范围”双向提升。

但功率存在严格的安全阈值，是量产工艺的核心风控点：随着功率升高，等离子射流温度同步线性攀升，热效应加剧。实验验证，当功率提升至700W时，SiC晶圆因局部温度过高、热应力集中，出现明显变形甚至破裂，造成不可逆衬底报废。

工程工艺结论：加工功率可高效提升刻蚀效率，但需严格平衡加工效率与热损伤风险，严禁超功率运行，需通过正交实验筛选最优功率平衡点。

二、加工距离：决定粒子利用率与加工均匀性

加工距离特指等离子炬喷嘴与SiC晶圆表面的垂直间距，直接决定等离子射流的扩散程度、活性粒子传输距离、能量损耗量，是影响刻蚀均匀性与材料利用率的关键空间参数。在大气环境下，等离子射流离开喷嘴后会快速发散，活性粒子会与空气中性分子碰撞产生能量损耗，距离越远，损耗越严重。

本次实验固定功率500W、标准气体配比，设置加工距离梯度3–7mm，系统验证空间参数影响规律。

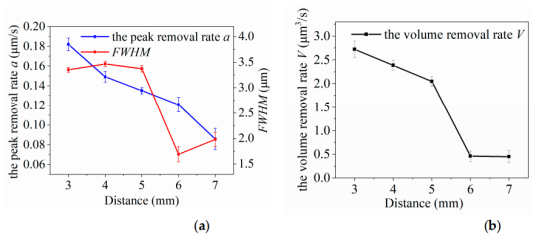

图2：加工距离对等离子体加工的影响曲线图

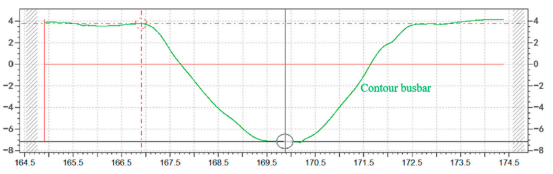

图3：3mm加工距离去除轮廓图

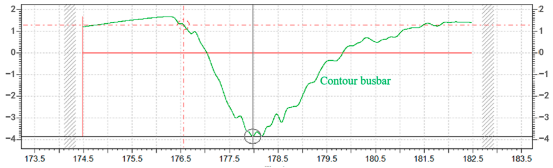

图4：7mm加工距离去除轮廓图

实验呈现阶段性衰减规律：

1. 3–5mm最优区间：射流扩散程度低，活性F粒子能量损耗小，粒子利用率高，峰值去除率稳定，半高宽无明显波动，刻蚀轮廓贴合标准高斯曲线，加工均匀性极佳；

2. 5–6mm衰减区间：射流受空气扰动加剧，活性粒子能量大幅损耗，有效作用浓度下降，体积去除率、半高宽急剧降低；

3. ＞7mm失效区间：射流发散严重，受环境气流干扰极强，刻蚀轮廓出现明显波动、偏离高斯形态，加工均匀性失效，去除效率降至低位。

工程工艺结论：为保障SiC衬底加工效率与成型精度，量产加工距离需严格控制在5mm以内，3–3.5mm为最优区间。

三、五参数正交实验：多耦合下的全局最优工艺筛选

为解决单因素实验的局限性，全面适配量产复杂工况，本研究选取加工功率、加工距离、Ar流量、O₂流量、CF₄流量五大核心参数，每个参数设置4个水平，采用L16(4⁵)正交试验表设计16组对照实验，以体积去除率（量产核心指标）为唯一评价标准，通过极差分析明确参数影响权重，筛选最优参数组合。

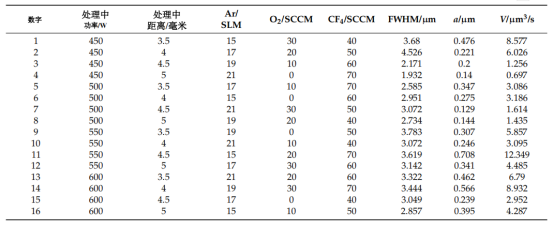

表1：正交试验设计表

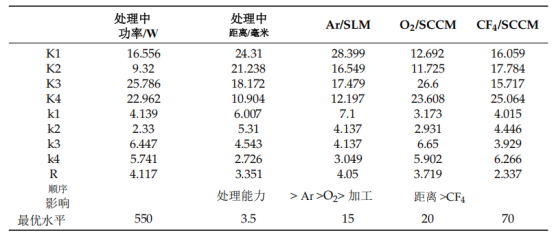

表2：体积去除率极值差异分析表

通过极差R值分析，五大参数对SiC等离子刻蚀去除效率的影响权重排序为：加工功率＞Ar流量＞O₂流量＞加工距离＞CF₄流量。其中加工功率、载气流量是决定加工效率的核心主控参数，氟源、辅助气体为微调优化参数。

本次正交实验核心突破：筛选出的最优参数组合未出现在16组实验样本中，充分体现了正交实验挖掘多参数耦合最优解的核心优势，规避了单因素优化的局部最优陷阱。

四、量产级最优工艺参数组合与验证

综合极差分析、参数耦合规律、表面质量及无损伤要求，最终确定SiC衬底大气等离子体刻蚀全局最优工艺参数：

1. 加工功率：550W；2. 加工距离：3.5mm；3. Ar流量：15SLM；4. CF₄流量：70SCCM；5. O₂流量：20SCCM

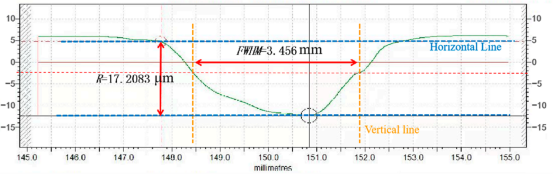

图5：最优参数下的移除函数等值线图

参数验证实验结果显示：该组合下等离子刻蚀峰值去除率达0.5736μm，半高宽3.456μm，体积去除率高达9.119μm³/s，为本次研究所有工况中的最大值。同时加工轮廓均匀、无明显沉积缺陷、无热损伤，完美兼顾高加工效率、高表面质量、工艺稳定性、无衬底损伤四大量产核心需求。

五、全文核心工程结论

1. 载气Ar：稳定放电前提下低流量运行，避免活性粒子稀释，提升刻蚀效率；

2. 氟源CF₄：严格控制最优流量阈值，过量供气会抑制电离、降低加工效率；

3. 辅助气O₂：20–40SCCM为最优窗口，可消除表面沉积缺陷、二次增效刻蚀反应；

4. 加工功率：效率随功率线性提升，需严控阈值规避SiC晶圆热变形、碎裂风险，550W为最优平衡点；

5. 加工距离：严控5mm以内工况，3.5mm可实现粒子利用率与加工均匀性最大化；

6. 量产最优组合：550W功率、3.5mm加工距离、15SLM Ar、70SCCM CF₄、20SCCM O₂，可实现SiC衬底等离子改性高效、高精度、无损伤加工。

大气等离子体刻蚀技术可有效解决传统SiC衬底加工的损伤、低效、高成本痛点，通过多参数精准耦合优化，可完全适配高端SiC衬底超精密改性需求，具备极强的产业化落地价值，为第三代半导体衬底低成本、高良率量产提供了全新技术路径。
