刻蚀低效、表面沉积频发？SiC等离子加工Ar/CF₄/O₂气体配比深度解析
在SiC大气等离子体加工体系中，工艺气体是等离子体生成、活性粒子产生、化学反应进行的核心载体。Ar、CF₄、O₂三种气体各司其职、相互耦合，其流量配比直接决定等离子射流稳定性、活性F粒子浓度、刻蚀反应速率及晶圆表面成型质量，是解决刻蚀效率低、表面沉积物多、加工均匀性差等量产痛点的关键。
本文基于单因素对照实验，在常温常压、350μm厚SiC晶圆标准工况下，系统性拆解三种气体的作用机理、流量影响规律及工艺误区，为SiC衬底等离子改性工艺调试提供标准化技术依据。
一、氩气（Ar）：等离子体稳定载体，流量并非越大越好
氩气作为惰性激发气体，不直接参与SiC刻蚀化学反应，却是维持等离子体射流稳定、激发CF₄裂解的基础载体。相较于其他惰性气体，Ar成本更低、电离难度小、放电稳定性强，是等离子加工的首选载气。其流量直接决定整体气场状态、电子密度、活性粒子扩散效率，对加工稳定性起决定性作用。
本次实验设置Ar流量梯度为15、17、19、21、23、27 SLM，固定功率500W、加工距离4mm、CF₄流量60SCCM，开展定点驻留对照实验。

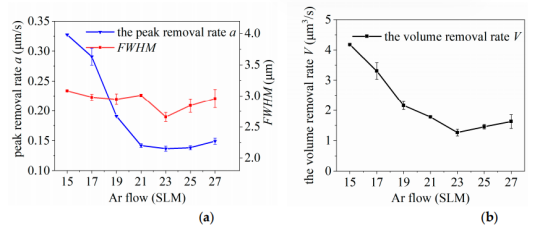

图1：Ar气流流量变化对等离子体处理的影响曲线图
实验结果表明：Ar流量对半高宽（FWHM）影响极小，几乎不改变等离子有效加工范围；但峰值去除率、体积去除率随Ar流量升高呈持续下降趋势。
从机理层面分析：低Ar流量工况下，等离子射流呈深绿色，内部活性F粒子浓度高，刻蚀反应充分，材料去除效率最优；随着Ar流量持续增大，过量惰性气体稀释等离子体内部活性粒子浓度，同时消耗部分电离能量，导致CF₄裂解效率下降、F*粒子产出量减少。同时，过量Ar会改变射流流场结构，引发轻微气流扰动，进一步抑制刻蚀反应，最终表现为加工效率大幅衰减。
工程工艺结论：Ar流量无需过量，在保障等离子射流不熄灭、放电均匀稳定的前提下，优先选用低流量参数，可显著提升SiC衬底刻蚀效率。
二、四氟化碳（CF₄）：刻蚀核心氟源，流量存在最优阈值
CF₄是SiC等离子刻蚀体系中唯一的活性氟粒子来源，无CF₄通入时，等离子射流无法对SiC产生刻蚀作用，是整个加工工艺的核心反应气体。由于CF₄分子键能较高，需依托稳定的Ar等离子体环境实现电离裂解，其流量直接决定F*粒子生成总量，是影响刻蚀效率的核心变量。
本次实验固定Ar流量19SLM、功率500W、加工距离4mm，设置CF₄流量梯度为0–85SCCM，梯度间隔10SCCM，探究其性能影响规律。

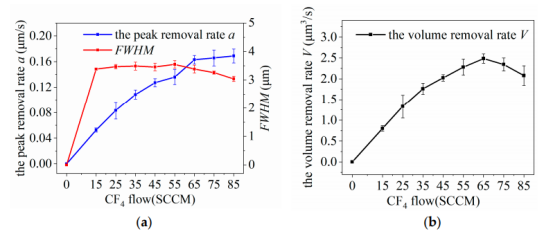

图2：CF₄流量变化对等离子体处理的影响曲线图
实验呈现明显的阶段性规律：
1. 低流量区间（0–65SCCM）：随着CF₄流量提升，等离子体内F*粒子浓度持续增加，与SiC表面硅组分的反应效率大幅提升，峰值去除率、体积去除率同步上升，且半高宽基本保持稳定，加工均匀性不受影响；
2. 高流量区间（＞65SCCM）：过量CF₄会打破原有等离子放电平衡，干扰Ar等离子体的电离环境，缩小等离子放电范围，抑制CF₄进一步裂解。此时F*粒子生成量增速放缓，甚至出现浓度饱和，同时流场稳定性下降，最终导致峰值去除率上升停滞、体积去除率显著下降。
工程工艺结论：在500W功率、19SLM Ar流量标准工况下，CF₄最优阈值为65SCCM，此时SiC材料体积去除率达到峰值，兼顾加工效率与稳定性。
三、氧气（O₂）：双面辅助气体，精准控量解决表面沉积缺陷
O₂属于辅助工艺气体，不直接参与SiC刻蚀的核心化学反应，但对消除表面沉积、优化表面质量、调控刻蚀效率起到关键作用，是解决SiC衬底加工后白斑、环形沉积、表面粗糙度超差的核心参数，同时存在明显的双面效应。
本次实验固定Ar19SLM、CF₄60SCCM、功率500W、加工距离4mm，设置O₂流量梯度0–60SCCM，系统验证其工艺价值。

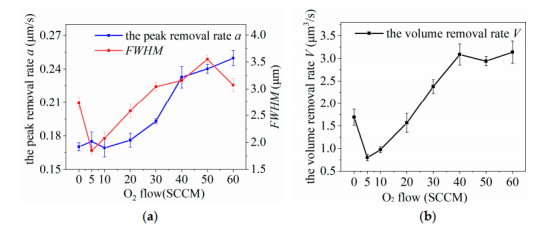

图3：O₂流量变化对等离子体处理的影响曲线图
1. 低氧抑制区间（0–20SCCM）：微量O₂会优先消耗等离子体内的活性F粒子，抑制刻蚀反应进行，导致峰值去除率、体积去除率低于无氧工况，属于工艺弱势区间；
2. 最优增效区间（20–40SCCM）：适量O₂可与CF₄裂解产生的CF、CF₂、CF₃等氟碳聚合物颗粒发生反应，从根源抑制聚合物大分子沉积在晶圆表面，大幅减少白色环形沉积缺陷。同时反应生成OF*活性基团，可二次裂解补充F*粒子，进一步提升刻蚀效率，40SCCM工况下体积去除率达到无氧工况的2倍以上；
3. 失稳区间（＞40SCCM）：过量O₂会严重干扰等离子放电平衡，导致射流闪烁、抖动甚至熄火，等离子体稳定性大幅下降，刻蚀效率趋于恒定且加工均匀性变差。

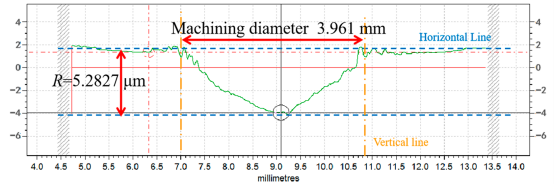

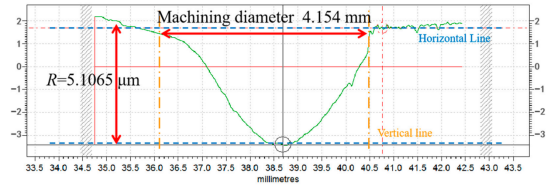

图4：不同O₂流量下的机械加工点轮廓偏差图
图5：不同O₂流量下光斑表面沉积对比图

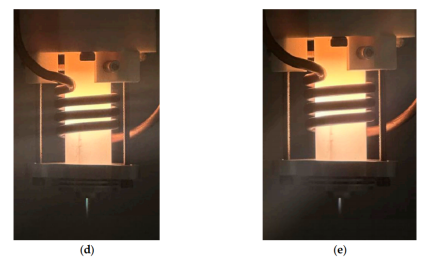

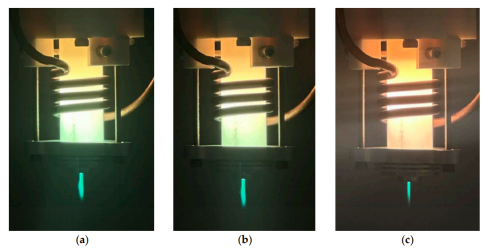

图6：不同O₂流量下的等离子体射流形态图
通过微观形貌检测可见：无氧工况下，晶圆加工光斑外围存在直径7.5mm的大面积白色沉积环，严重恶化表面质量；通入20SCCM O₂后，沉积环直径缩减至6.8mm，沉积物密度大幅降低，无需后续复杂精细抛光即可获得优质表面。
四、气体配比核心工艺总结
1. 载气Ar：以“稳”为核心，稳定放电前提下选用最小流量，避免活性粒子稀释；
2. 氟源CF₄：严格控制最优流量阈值，杜绝过量供气导致的电离抑制、效率下降问题；
3. 辅助气O₂：规避低氧抑制、高氧失稳区间，20–40SCCM为最优工艺窗口，兼顾高效率与高表面质量。
气体配比是工艺基础，而加工功率、炬靶距离会进一步放大或削弱气体参数的加工效果，多参数耦合下的最优工艺组合，将在下一篇正交实验优化中完整揭晓。
