碳化硅衬底衍生工艺挑战:缺陷、高温加工与产业产品路线图



高品质低缺陷SiC衬底,是高性能器件制备的基础,但并非终点。与成熟的硅基半导体工艺不同,SiC材料具备极强的化学键稳定性,衬底后续的掺杂、退火、刻蚀、热氧化、金属接触等全流程工艺,均存在区别于硅工艺的独特技术难点。衬底原生缺陷的传导叠加、后端工艺新增缺陷、物理机制限制,共同制约着SiC器件的良率与可靠性。

本文依托论文实验数据,从衬底后端核心工艺痛点、缺陷产生机制、缺陷对器件性能的影响、全产业链技术产品路线图四个维度,全面解析SiC衬底衍生工艺的核心挑战与产业迭代方向。

一、衬底后端核心关卡:高温离子注入与掺杂激活工艺

硅基半导体可通过杂质扩散实现高效掺杂,但SiC材料中杂质扩散效应几乎可以忽略不计,SiC器件的n型、p型有源区域、结终端结构,只能依靠离子注入工艺实现,这是SiC与硅工艺最核心的差异,也是最大的工艺难点。

1. 高温离子注入工艺要求

SiC化学键键能极高,常温大剂量离子注入会持续轰击晶格,造成不可逆的晶格非晶化、缺陷累积,直接破坏衬底与外延层结构。为降低缺陷密度,产业端均采用500℃左右高温离子注入工艺,通过高温激活晶格迁移,减少轰击损伤,抑制缺陷累积。

2. 超高温退火激活难点

离子注入后,绝大部分掺杂杂质处于晶格间隙位置,不具备电学活性,无法实现导电功能,必须通过超高温退火完成替位激活,同时修复晶格损伤。SiC掺杂激活温度远高于硅材料,核心差异显著:

• n型掺杂(氮N):激活难度较低,1400℃即可实现10%‑20%的激活率;

• p型掺杂(铝Al):激活难度极高,同等掺杂浓度下,退火温度需比n型高100‑300℃,常规工艺激活率仅10%‑20%,高浓度掺杂需1800℃以上超高温退火。

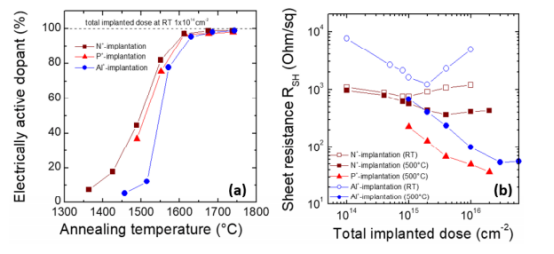

【图1: 退火温度与掺杂激活率、衬底电阻率关系曲线图】

3. 退火表面防护核心难题

1600℃以上超高温退火环境下,SiC衬底表面的硅原子极易挥发流失,引发表面粗糙化、晶格退化,直接破坏衬底与外延层质量。为解决该问题,行业已形成多种成熟防护方案:石墨碳帽包覆、AlN单层保护层、BN/AlN复合保护层、硅烷过压氛围退火等,其中石墨碳帽工艺因成本低、稳定性强、易去除,成为产业主流方案。

4. 关键物理限制:p型掺杂不完全电离效应

铝(Al)作为SiC核心p型掺杂受主,电离能超过200meV,远高于硅基掺杂杂质。在室温工况下,大部分已完成替位激活的Al杂质无法电离,无法贡献空穴载流子。这一物理特性导致:想要获得目标高空穴浓度,必须大幅提升离子注入剂量,而高剂量注入又会新增大量晶格缺陷,形成“掺杂浓度‑缺陷密度”的制衡矛盾。

该效应无法彻底消除,是SiC p型工艺的核心物理瓶颈,直接影响JTE结终端、器件体区的设计精度,仿真设计必须额外增加电离率修正参数,无法直接套用掺杂浓度计算载流子浓度。

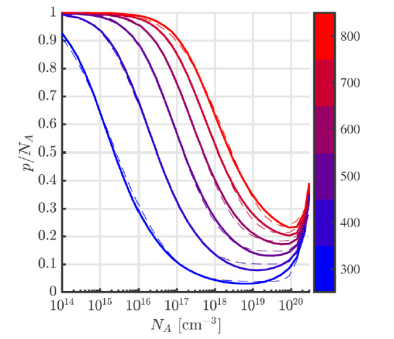

【图2: 不同温度、掺杂浓度下受主不完全电离率理论曲线图】

二、衬底缺陷连锁效应:全工艺链路的缺陷传导与新生

SiC器件的绝大多数失效问题,均可追溯至衬底缺陷的链式传导。衬底原生的微管、螺位错、基面位错、层错,会1:1复制至外延层;同时后端工艺会持续新增各类缺陷,共同恶化器件性能:

• 碳基界面缺陷:热氧化过程中,SiC分解产生的碳元素会在SiC/SiO₂界面形成碳间隙原子、碳二聚体、碳悬空键等缺陷,是界面陷阱(NITs)的核心来源;

• 刻蚀工艺缺陷:干法刻蚀易引发微沟槽、侧壁底切、微掩膜效应,破坏器件形貌,造成电场集中,降低器件击穿电压;

• 退火残余缺陷:超高温退火后残留的晶格损伤、补偿中心,会提升器件导通电阻,降低载流子迁移率。

对于车规级、航空航天级SiC器件,衬底微管密度、位错密度是硬性准入指标,任何微小的衬底缺陷,都可能导致器件长期工况下的动态失效、可靠性衰减。

三、衬底质量对核心后端工艺的决定性影响

1. 对热氧化栅介质工艺的影响

SiC热氧化生成的SiO₂栅介质,天然存在高密度界面陷阱,而衬底/外延层的原生缺陷会进一步放大陷阱密度。高浓度界面陷阱会散射沟道载流子,大幅降低MOSFET沟道迁移率、提升导通电阻;同时会干扰JTE结终端的电场分布,削弱器件耐压稳定性,制约高压器件的可靠性。衬底缺陷越低,后续NO、N₂O钝化工艺的优化效果越显著。

2. 对欧姆接触工艺的影响

SiC器件的源漏、背电极欧姆接触电阻,直接决定器件导通损耗与热稳定性。衬底表面平整度、洁净度、缺陷密度,直接影响金属与半导体的接触界面质量。高缺陷衬底会导致接触电阻不均匀、热稳定性差,长期高温工况下易出现接触退化、器件失效。

四、SiC衬底‑器件全产业链技术与产品路线图

结合行业技术迭代趋势与论文研究成果,SiC产业已形成清晰的三层迭代路线,核心均围绕衬底技术升级展开:

1. 衬底层迭代路线

尺寸迭代:150mm成熟量产普及 → 200mm大尺寸规模化量产落地;质量迭代:持续降低微管、位错、层错密度,满足车规、航天严苛可靠性标准;成本迭代:优化PVT长晶工艺、规模化导入Smart‑Cut复合衬底技术,提升材料利用率与良率,实现降本增效。

2. 工艺层迭代路线

优化高温离子注入与超高温退火工艺,降低掺杂缺陷、提升掺杂激活率;迭代干法刻蚀技术,消除微沟槽、微掩膜等形貌缺陷;优化热氧化与界面钝化工艺,大幅降低界面陷阱密度;开发高稳定、低阻欧姆接触工艺,适配长期高温高压工况;升级高可靠功率封装技术,匹配SiC器件高频、高温特性。

3. 器件产品层迭代路线

电压等级全面覆盖650V‑1700V主流功率场景;器件架构从传统平面MOSFET向沟槽MOSFET升级,持续降低比导通电阻;应用场景全面渗透新能源汽车、光伏储能、工业传动、轨道交通、航空航天等高端领域。

五、产业总结

碳化硅器件的所有工艺难点、性能瓶颈,本质均源于衬底材料的本征特性与制备短板。衬底不仅是器件的物理载体,更是整个SiC产业技术迭代的核心原点。当前SiC产业的竞争,早已超越器件设计与封装层面,升级为衬底质量控制、缺陷工程、全流程工艺协同优化的综合竞争。未来随着大尺寸低缺陷衬底技术、新型复合衬底技术的持续突破,SiC器件将彻底解决成本与可靠性痛点,全面替代传统硅基功率器件,成为能源转型与工业升级的核心支撑。

晶沐光电专注碳化硅衬底供货,可稳定提供2–12英寸全系列碳化硅衬底产品,兼顾研发试样与大规模量产需求,产品一致性、可靠性优异,可全面适配各类SiC功率器件制备工艺与高端应用场景。
