SiC衬底制造工艺深度解析：PVT传统路线与SmartCut创新方案
碳化硅衬底是半导体领域制备难度最高的单晶材料之一，其生长工艺复杂、周期漫长、缺陷控制难度大，是全球SiC产业的核心技术壁垒。目前全球商用SiC单晶衬底均依托传统PVT物理气相输运技术量产，而SOITEC推出的Smart‑Cut（SmartSiC™）工程衬底技术，突破了传统单晶生长的材料利用率瓶颈，为行业提供了全新的降本增效解决方案。
本文基于论文原始实验数据与工艺原理，全面拆解两大SiC衬底制备技术的工艺流程、核心优势、技术痛点及产业化现状，清晰梳理SiC衬底技术的迭代逻辑。
一、产业主流：PVT物理气相输运单晶生长工艺
物理气相输运法（PVT，改良Lely法）是目前全球唯一实现大规模车规级量产的SiC衬底制备技术，市面上99%的商用4H‑SiC单晶晶锭、晶圆均采用该工艺制备。
1. 核心工艺流程
PVT工艺依托高温坩埚设备，通过精准控制温度梯度、气压、氛围等参数，完成SiC单晶的缓慢生长，核心分为三个阶段：
• 升华阶段：高温环境下，坩埚内的SiC原料粉末受热升华，分解生成硅、碳气相活性组分；
• 质量输运阶段：依托坩埚内部预设的温度梯度，气相组分从高温区向低温籽晶区域定向迁移；
• 结晶生长阶段：气相组分在低温单晶籽晶表面发生反应、重新结晶，逐步生长为完整的SiC单晶晶锭。
晶锭生长完成后，需经过切割、研磨、抛光、清洗等多道工序，制备成裸衬底晶圆；再通过外延反应器完成表面外延层生长，形成可直接用于器件制造的外延片。

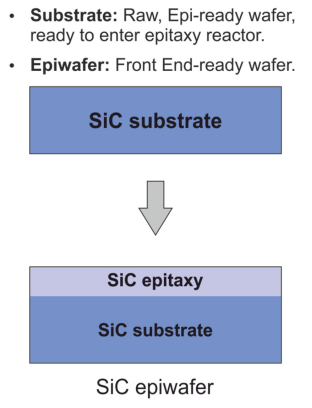

【图1： SiC衬底及外延层生长结构示意图】
2. PVT工艺核心痛点
经过数十年技术迭代，PVT工艺已实现成熟量产，但受限于物理生长机制，存在固有短板，也是制约衬底降本、扩产的核心问题：
• 生长周期极长：单颗SiC晶锭需要连续数天不间断生长，设备占用率高、产能扩充速度缓慢；
• 材料利用率低：晶锭切割、抛光过程会产生大量材料损耗，昂贵的单晶材料无法充分利用；
• 缺陷控制难度大：大尺寸晶锭生长过程中易产生热应力，诱发微管、位错、层错等原生缺陷，尺寸越大，缺陷管控难度越高；
• 成本居高不下：长周期、低利用率、低良率的特性，导致高质量SiC衬底成本难以快速下降。
二、技术革新：SOITEC Smart‑Cut工程衬底技术
为突破PVT工艺的固有瓶颈，SOITEC将成熟应用于SOI硅片的薄层转移技术迭代优化，推出适配SiC材料的Smart‑Cut工艺，打造SmartSiC™工程复合衬底，彻底重构SiC衬底的制备逻辑，解决单晶材料利用率低的行业痛点。
1. 核心工艺流程
该工艺摒弃了传统整体单晶生长模式，采用“单晶薄层转移+多晶基底支撑”的复合结构设计，具体流程如下：
• 准备基底：选取高品质PVT单晶SiC作为施主晶圆（提供器件所需的单晶表层），选取超高电导率多晶SiC作为支撑基底晶圆；
• 离子注入：对施主晶圆进行精准离子注入，预设薄层分离界面；
• 键合贴合：将施主晶圆与多晶支撑晶圆完成高精度导电键合；
• 裂片剥离：沿离子注入层完成精准裂片，将超薄单晶SiC薄层转移至多晶基底表面；
• 抛光收尾：对表层进行精密抛光，得到平整度、洁净度达标的SmartSiC™工程衬底；
• 晶圆复用：剥离后的施主晶圆可经过修复处理，重复用于薄层转移，复用次数可达10次以上。

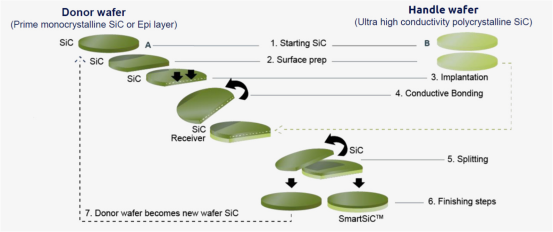

【图2： SOITEC Smart Cut SiC晶圆制备工艺流程图】
2. SmartSiC™衬底核心优势
• 单晶利用率大幅提升：昂贵的单晶施主晶圆可循环复用，彻底解决传统PVT工艺材料浪费的问题，大幅降低原材料成本；
• 器件性能更优：高导电多晶基底可承载更高电流密度，支持芯片更小尺寸设计，单片晶圆可产出更多管芯，提升产能密度；
• 工艺简化降本：复合衬底平整度更高、表面缺陷密度更低，可简化后续背侧欧姆接触制备工艺，无需高温退火，减少工序、提升良率；
• 适配大尺寸迭代：该工艺更适配200mm大尺寸晶圆制备，是未来大尺寸SiC衬底规模化量产的核心备选技术。
3. 现存技术短板
目前Smart‑Cut技术已实现初步产业化导入，但仍存在工程难题：薄层转移界面易产生微小缺陷、键合界面稳定性需长期验证、大尺寸晶圆转移良率有待提升，暂时无法完全替代传统PVT单晶衬底，多用于中高端工业级场景，车规级规模化应用仍需迭代。
三、两大衬底制备技术全方位对比
现阶段PVT原生单晶衬底仍是SiC产业的绝对主力，是高端车规、航空航天器件的唯一选择；而Smart‑Cut工程衬底技术，凭借极致的材料利用率与成本优势，成为产业降本、扩产的核心突破口。两大技术将长期互补迭代，共同推动SiC衬底向大尺寸、低缺陷、低成本方向升级。后续衬底衍生的掺杂、退火、刻蚀、氧化等工艺缺陷，仍是制约器件性能的关键，下一篇将深度拆解衬底后端工艺痛点与完整产业技术路线图。
