熔石英衬底晶片亚表面缺陷全解析｜原理、图示、优劣对比
一、破坏性检测——石英晶片无损检测标定基准
破坏性检测通过物理抛削、化学腐蚀剥离石英衬底晶片表层，完整暴露晶片亚表面损伤层（SSD），可直观观测晶片内部微裂纹形貌、精准量化损伤深度、统计晶片全域缺陷密度，定量测试数据可信度高、重复性好，是所有石英晶片新型无损检测手段的校准对标基准。
该类检测存在明显局限性：检测完成后石英晶片永久破损，仅能单点、局部抽样测试，无法用于晶圆成品全检、半导体产线在线监测，仅适用于实验室晶片加工机理研究、研磨/抛光新工艺参数验证、光学检测算法标定。下文围绕石英衬底晶片适配性，按抛光剥离、化学蚀刻、截面观测、特种动态检测四大类，结合配套示意图逐一说明。
二、抛光剥离类检测（适配石英晶片晶圆级/单片检测）

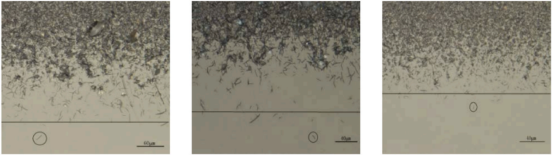

Fig.1 不同磨料磨削后石英衬底亚表面裂纹形貌
1. 斜锥抛光 Taper polishing
适配石英晶片原理：对石英衬底晶片加工面研磨倾斜斜面，将晶片微米级亚表面损伤深度转化为毫米级斜面长度测量，几何计算公式：H=L.sinα
H=晶片亚表面损伤深度，L=斜面上晶片损伤区长度，α=斜面与晶片原始表面夹角。
- 优势：设备简易、测试成本极低、操作门槛低，可适配4/6/8英寸石英晶片大范围测量；
- 缺陷：斜面研磨摩擦会在晶片表层生成新生微裂纹，干扰原始加工造成的SSD真实深度测量；
- 晶片工程结论：晶片磨削实验证实，砂轮/磨料粒度越大，石英衬底最大裂纹深度、裂纹集群厚度、晶片表面缺陷密度同步显著上升。
2. 凹坑抛光 Dimpling polishing

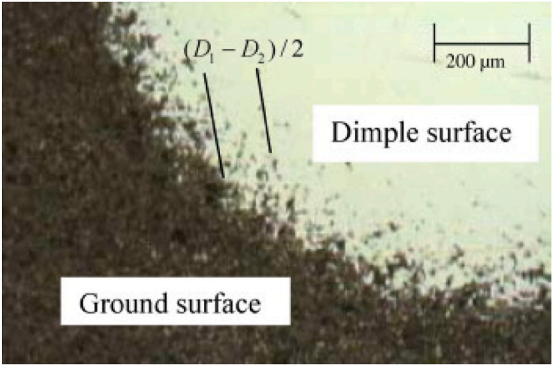

Fig.2 石英衬底晶片凹坑抛光光学形貌图
适配石英晶片原理：采用标准不锈钢钢球垂直于石英晶片表面抛制弧形凹坑，通过钢球半径、凹坑损伤区最大外径、中心无损伤区域几何运算，求解晶片局部SSD深度。
- 优势：可定点对晶片边缘、光刻区、镀膜区等关键局部点位检测，裂纹形貌直观，操作灵活；
- 局限：熔石英硬度高，晶片抛光去除效率低；抛光应力会延展晶片原生裂纹，引入测量误差；常规搭配HF弱酸预蚀刻，提升晶片内部缺陷光学对比度。
3. 磁流变抛光 MRF（石英高精度晶片首选）

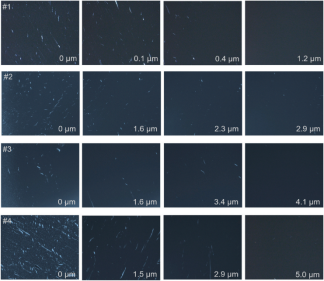

Fig.3 1-4组工艺样品石英衬底不同深度亚表面裂纹形貌
适配石英晶片原理：融合电磁、流体力学，磁场调控磁流变液形成无刚性柔性抛光模，依靠纯剪切作用去除石英晶片表层材料，几乎不会在晶片内部产生新生亚表面损伤；分为磁流变斜抛（适配整片石英晶圆大面积检测）、磁流变点抛（晶片局部楔形区域精准检测），检测后配合HF酸蚀刻完整暴露晶片内部微裂纹。
- 优势：晶片材料去除速率稳定，次生损伤极低；抛光过程可同步修复晶片表层划痕缺陷，提升石英衬底激光损伤阈值、光学透过性能；劳伦斯实验室已将MRF斜抛+扫描光学显微镜联用，完成多套石英晶片磨削工艺损伤定量表征；
- 缺点：抛光后晶片表面会残留超细铁粉杂质，需多道高纯酸碱+超声精密清洗工序，避免杂质污染晶片镀膜、光刻工作面。
4. 离子束刻蚀 IBF（超薄石英晶片纳米级表征）

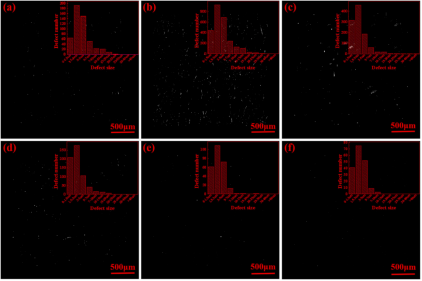

Fig.4 不同刻蚀深度石英衬底缺陷散射形貌图

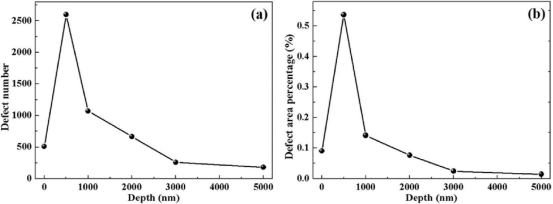

Fig.5 石英衬底缺陷数量/面积随刻蚀深度统计曲线
适配石英晶片原理：真空腔体内电离高纯氩气生成高能离子束，原子级逐层溅射剥离石英衬底表层，全程无机械应力、无晶片边缘塌边效应、无金属杂质引入；刻蚀后搭配共聚焦荧光显微镜逐层扫描，统计晶片不同深度缺陷数量、面积分布。
刻蚀规律（石英晶片实测）：0 nm原始晶片表面缺陷面积占比仅0.0903%；刻蚀500 nm后，被表层沉积层遮盖的晶片SSD完全暴露，缺陷占比升至0.5371%；刻蚀深度超过1000 nm后，晶片内部缺陷数量、面积趋于稳定，可精准确定整片石英衬底极限损伤深度。
- 优势：纳米级逐层精准表征，无次生晶片损伤，适合超薄石英衬底、光学级晶片检测；
- 短板：晶片材料去除效率极低，配套真空离子束设备造价昂贵，仅用于实验室高精度石英样品机理研究，无法适配产线批量晶片测试。
三、化学蚀刻类检测（石英晶片快速批量筛查）

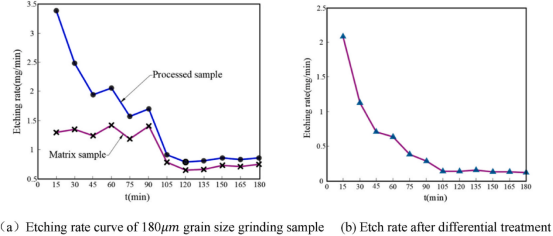

Fig.6 石英衬底完好基体与损伤层蚀刻速率对比曲线

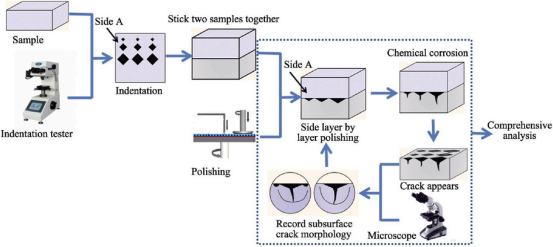

Fig.7 石英衬底晶片逐层抛光蚀刻检测流程示意图
利用石英衬底损伤层与完整致密基体的氢氟酸腐蚀速率差异，实现晶片亚表面缺陷快速表征，细分3种适配晶片的工艺：
利用石英衬底损伤层与完整致密基体的氢氟酸腐蚀速率差异，实现晶片亚表面缺陷快速表征，细分3种适配晶片的工艺：
1. 选择性蚀刻：HF酸优先腐蚀晶片内部损伤疏松区域，快速显现微裂纹；优点：晶片制样简单、检测速度快；缺点：仅适配纯熔石英衬底，掺杂改性石英晶片腐蚀一致性差，通用性弱；
2. 蚀刻速率差分检测：晶片SSD区域孔隙密集、腐蚀速率更快，腐蚀速率曲线拐点对应晶片亚表面损伤极限深度；同步采集无损伤石英基体腐蚀数据做差分计算，抵消温度、HF浓度波动带来的晶片测量误差；无法获取晶片缺陷三维立体形貌；
3. 分步蚀刻：分段控制HF腐蚀时长，在晶片表面形成阶梯腐蚀面，分层观测不同深度裂纹分布；短板：晶片表面蚀刻均匀度难以控制，超薄浅损伤石英衬底测量误差偏大。
四、截面观测检测（石英晶片纵向损伤机理研究）
针对石英衬底晶片纵向断面观测，分为两类制样方案：
1. 粘接截面法：两片石英晶片加工面对粘固定后整体研磨，溶解粘接剂后直接观测晶片纵向断面，可直观对比不同磨削粒度、抛光工艺下晶片裂纹深度差异；
2. 抛光截面法：切割石英晶片后侧边贴合无损伤石英陪片同步抛光，削弱晶片边缘观测失真误差；可搭配FIB聚焦离子束制备纳米精度超薄晶片截面，观测光刻、研磨产生的纳米级微裂纹。
共性短板：晶片制样流程繁琐、耗时久；仅能观测单一切片局部区域，无法反映整片石英晶圆全域损伤分布。
五、纳米压痕 + 时间分辨动态成像（石英晶片力学/激光损伤机理研究）
1. 纳米压痕检测

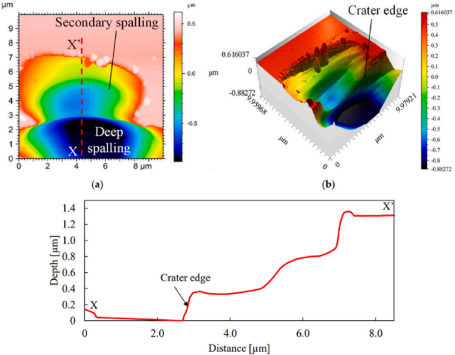

Fig.8 石英衬底晶片纳米压痕2D/3D表面形貌图
适配石英晶片原理：石英衬底SSD疏松区域硬度显著低于无损伤致密基体，载荷-位移曲线中硬度突变恢复点，对应晶片亚表面损伤深度；适配各类硬质石英衬底，样品制备操作简单；
局限性：不适用于超薄、极浅损伤石英晶片；压入载荷会延展晶片原生微裂纹，破坏缺陷原始形态。
2. 时间分辨超快成像

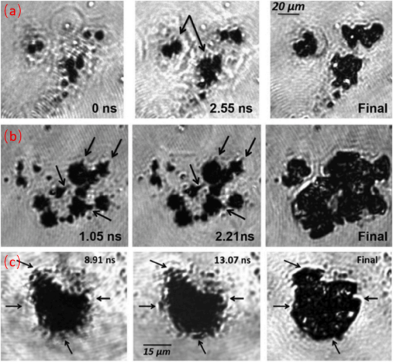

Fig.9 石英衬底晶片激光诱导损伤动态时序图
适配石英晶片原理：纳秒/飞秒脉冲激光搭配高速同步相机，超高时间分辨率捕捉石英衬底内部裂纹萌生、径向/周向裂纹扩张全过程，专门用于石英晶片激光诱导损伤、高能辐照失效机理动态研究；
短板：整套光学成像设备复杂、采购成本高昂，仅实验室基础研究使用。
六、石英衬底晶片各类有损检测优缺点汇总表
