熔石英亚表面缺陷是什么？光学元件加工损伤形成机理全解析

一、藏在光学元件表层下的隐形性能杀手

熔石英凭借极低热膨胀系数、高紫外-红外透光率、优异化学惰性与光学均匀性，是惯性约束核聚变、天文观测、军用高能激光、半导体光刻设备的核心光学基材。全球代表性装置——美国NIF国家点火装置、法国LM兆焦激光、我国神光系列巨型激光系统，内部均装配数千片大口径熔石英透镜、窗口、光栅元件。

但熔石英属于典型硬脆材料，从毛坯开坯、粗磨、精磨到抛光、清洗全机械工序中，磨料颗粒的挤压、划擦会在元件表层之下产生亚表面缺陷SSD（Subsurface Defects），包含微裂纹、塑性变形区、抛光嵌入杂质、凹坑麻点、残余应力等微观损伤。

纯净无损伤熔石英本征激光损伤阈值＞100 J/cm²，但亚表面缺陷会大量吸收激光能量、引发局部热堆积、扭曲内部光电场，将实际耐受阈值暴跌至5–15 J/cm²。一旦产生初始激光损伤点，微米级破损会在后续脉冲辐照下指数式扩张，短时间发展至毫米级，直接报废造价高昂的大口径光学元件，是限制大型激光装置输出功率、缩短元件服役寿命的核心瓶颈。想要从源头抑制、精准消除SSD，首先必须理清缺陷成型规律与分类特征。

二、熔石英抛光件分层结构与缺陷分布

常规抛光后的熔石英从表面到完整基体分为五层：抛光表层、浅层流动层、水解比尔比层、亚表面损伤层、无缺陷致密基体。其中水解层厚度约200 nm，由水合硅材料构成，会完全遮蔽下方裂纹、杂质，普通显微镜无法直接观测SSD；整套亚表面损伤层整体深度普遍可达100 nm~数微米量级。

分层缺陷特征区分：

1. 浅层流动层+水解层：以塑性划痕、抛光粉嵌入杂质为主，属于浅表层轻度损伤；

2. 深层SSD损伤层：脆性贯通裂纹、集中残余应力、内部孔洞，是激光损伤的主要萌发区域。

三、磨削加工SSD成型力学模型

目前行业通用理论为Lawn静态压痕断裂力学模型，完整解释磨料颗粒作用下裂纹萌生、扩展全过程：

1. 低压阶段：磨料等效压头压入材料，仅产生不可逆塑性区，无裂纹；

2. 载荷达到临界中裂纹载荷P*：压头正下方生成垂直向中裂纹，持续向材料纵深延伸；

3. 载荷升至临界侧向裂纹载荷Pl*：横向侧向裂纹向四周铺展；

4. 侧向裂纹贯通工件表面，实现材料去除；未贯通的径向、中裂纹永久留存，形成稳定亚表面损伤。

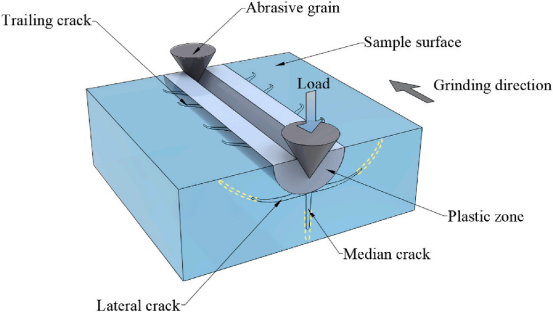

Fig.1 磨削动态过程示意图

真实磨削工况下，磨料同时滚动+滑动，工件同时承受法向压力与切向摩擦力，生成倾斜拖尾裂纹（图中标注Trailing crack），宏观呈现连续弧形纹路。Tayyab团队基于侧向裂纹演化拓展出新磨削模型，可同步预测材料去除速率与加工表面粗糙度，适配不同粒度磨料加工场景。

四、四大类亚表面缺陷成型来源与光学危害

五、SSD深度工程预估经验公式

大量磨削实验总结出可快速估算损伤深度的半经验公式，无需精密检测即可预判工艺损伤量级：

1. 磨料粒径关联式，d代表磨料粒径；

2. 粗糙度比例规律：松散SiC研磨玻璃/陶瓷，SSD深度≈倍表面粗糙度；

3. Miller模型：建立SSD深度、表面粗糙度SR、弹性模量E、硬度H、磨料切削角、加工载荷的定量关系式，可精准计算不同工况损伤深度。

六、总结

总而言之，熔石英光学元件的亚表面缺陷是超精密加工中多物理场耦合引发的隐性损伤，以微裂纹、残余应力、杂质缺陷为主，会直接恶化光学性能、降低激光损伤阈值、缩短元件使用寿命，严重影响高端光学与激光系统的工作稳定性。本文系统梳理了熔石英加工损伤的形成机理与缺陷演化规律，明确了材料特性、加工工艺与亚表面缺陷的对应关系，为熔石英元件的工艺优化、缺陷抑制与精密制备提供了重要的理论依据和工程指导。

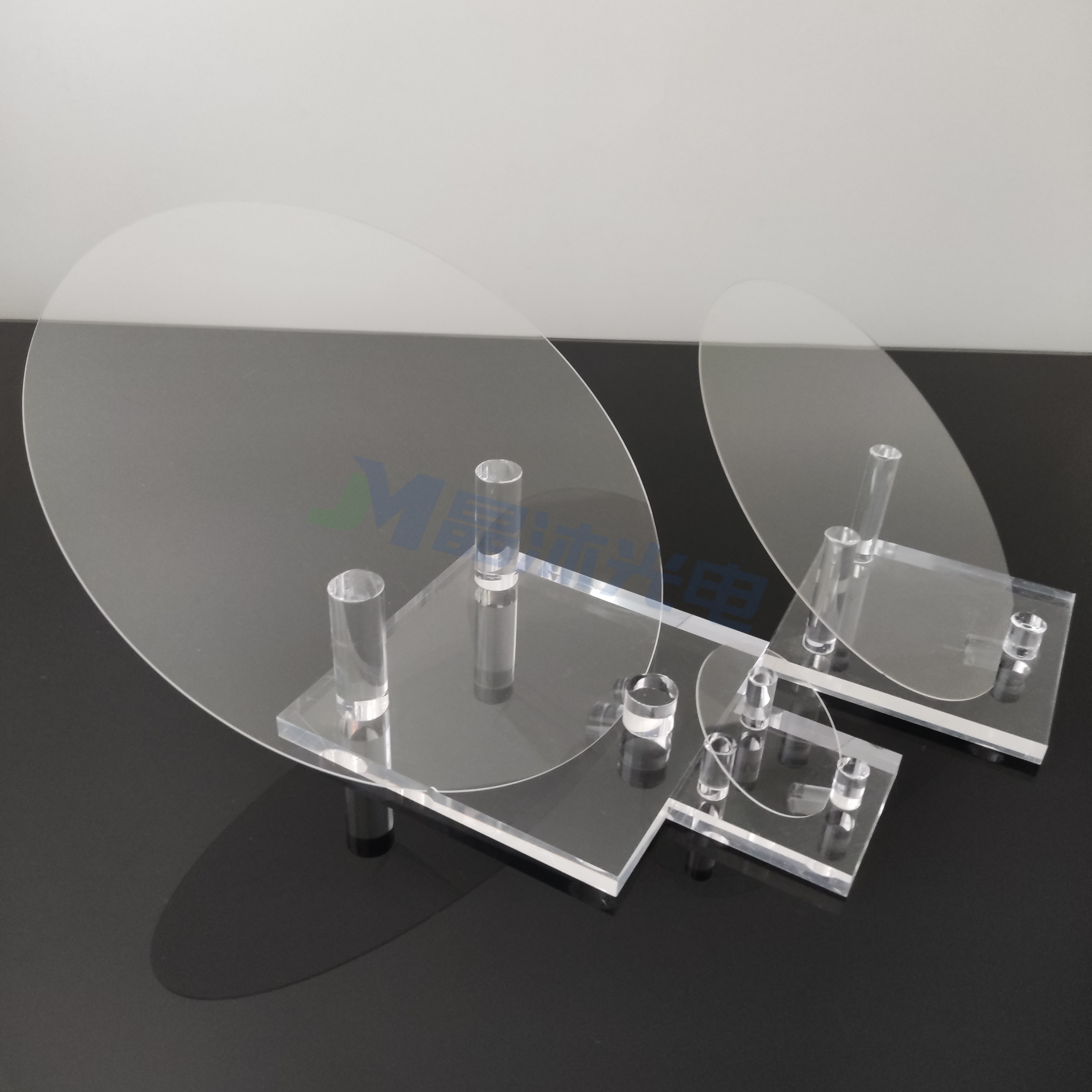

针对熔石英加工缺陷与高端光学应用的严苛要求，晶沐光电专业供应高品质熔融石英、光学玻璃基材及精密光学元件。公司依托严苛的原料甄选与成熟的超精密加工工艺，有效控制亚表面微裂纹、残余应力等加工损伤，产品具备低缺陷、高透光、高激光损伤阈值、光学一致性佳等优势。可适配激光设备、精密光学仪器、光电通信、科研实验等场景，支持多规格高精度定制，以优质光学材料与元件，有效解决加工损伤带来的性能隐患，助力高端光电装备稳定应用。
