一、前言：界面热阻，功率器件散热的隐形瓶颈
在功率器件研发与热设计过程中，多数企业仅关注衬底块体材料的热导率参数，却长期忽略外延薄膜热导率、异质界面热边界导率（TBC）两大核心指标。
现代半导体器件均为多层异质堆叠结构，热量需要依次穿过衬底、缓冲层、外延层、电极等多层界面。大量工程案例证实：相比于衬底本身的导热短板，多层界面的热阻堆积，才是制约高功率芯片散热、导致局部过热、器件失效的核心隐形瓶颈。
基于《Nature Communications》前沿研究，本文重点解析3C-SiC外延薄膜的面内、跨面导热性能，以及3C-SiC/Si、3C-SiC/AlN异质界面的热边界传导特性，从薄膜与界面维度，拆解功率器件散热优化方案，为宽禁带异质集成器件的热仿真、方案设计、工艺迭代提供权威实测依据。
二、高质量3C-SiC外延薄膜：超薄厚度下的顶尖导热性能
受尺寸效应影响，半导体薄膜材料的声子易在上下边界发生散射，普遍存在薄膜热导率远低于块体材料的问题，超薄器件的散热难度大幅提升。而本次研究制备的高纯低缺陷3C-SiC薄膜，突破了传统薄膜的导热局限。
本次实验采用BO-TDTR光束偏移时域热反射技术测试面内热导率，搭配常规TDTR技术测试垂直跨面热导率，双向验证薄膜散热能力：面内热导率决定芯片横向热点扩散能力，跨面热导率决定热量向衬底纵向导出能力。

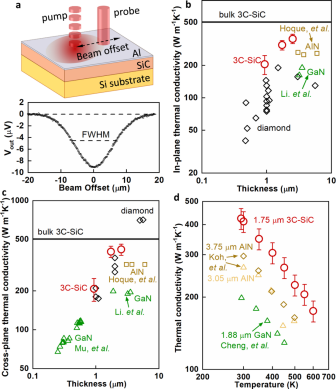

【图1】BO‑TDTR测试原理；3C‑SiC薄膜面内、跨面热导率对比；温度依赖热导率曲线
经过多组温度、厚度对照测试，3C-SiC薄膜展现出行业顶尖的导热优势：
• 面内导热超越金刚石薄膜：同等厚度条件下，3C-SiC外延薄膜面内热导率优于金刚石薄膜，可快速扩散芯片局部热点，杜绝局部高温积热问题。
• 跨面导热远超GaN、AlN：1.75μm厚3C-SiC薄膜，跨面热导率可达块体材料的80%，是块体GaN热导率的2倍；即便厚度薄至0.93μm，导热性能仍媲美块体GaN材料。
• 全温区性能稳定：在全测试温度区间内，3C-SiC薄膜面内、跨面热导率，全面领先同规格AlN、GaN外延薄膜。
从工程应用角度来看，当前主流GaN、SiC功率器件的有源层均为微米级薄膜结构，采用3C-SiC作为缓冲层、热扩散层，可在器件微型化、高密度集成的前提下，完美解决超薄芯片的散热难题，适配高端高频功率器件研发需求。
三、3C-SiC异质外延界面：超高热边界导率，破解集成散热难题
异质集成是宽禁带半导体产业化的核心趋势，通过GaN、SiC与硅、AlN等材料的复合集成，可兼顾高性能与低成本。但异质材料结合产生的界面热阻，会严重阻碍热量传导，成为异质器件性能升级的最大短板。
本次研究针对产业最常用的两类集成结构：3C-SiC/Si、3C-SiC/AlN，开展TEM界面表征与热边界导率精准测试。

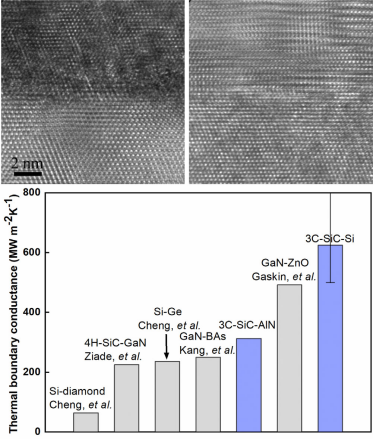

【图2】3C‑SiC/Si、3C‑SiC/AlN界面TEM电镜图；多类半导体界面热边界导率TBC柱状对比图
界面表征结果显示：外延原生界面原子级平整，无厚重非晶过渡层，界面结合致密、缺陷极少，为高效导热奠定结构基础。核心实测数据行业领先：
• 3C-SiC/Si界面TBC≈620MW·m⁻²·K⁻¹：处于半导体异质界面第一梯队，是金刚石-Si界面的10倍、Si-Ge界面的2.5倍，界面热阻极低。
• 3C-SiC/AlN外延界面同样具备超高热边界导率，适配多类型宽禁带集成器件。
相较于传统键合工艺制备的异质界面，3C-SiC原生外延界面无缺陷、无杂层、热阻小，可完美解决异质集成器件的界面散热瓶颈。同时依托硅基外延兼容优势，可实现高热导3C-SiC与成熟硅基电路的低成本集成，大幅提升高密度混合集成电路的散热效率与工作可靠性。
四、3C-SiC材料综合优势与产业化挑战
1、核心综合优势
• 块体性能顶尖：各向同性超高热导率＞500W/(m·K)，大尺寸晶圆可量产，仅次于金刚石；
• 电学性能优异：SiC多型体中最高沟道迁移率，大幅降低器件开关与导通损耗；
• 薄膜性能领先：微米级超薄薄膜仍保持超高导热，适配微型化高功率器件；
• 集成能力极强：可硅基外延生长，原生异质界面热阻极低，兼容传统硅工艺；
• 应用场景广泛：覆盖功率电力电子、GaN器件衬底、芯片热管理、高频射频器件等领域。
2、产业化现存挑战
• 工艺门槛高：高质量晶圆的堆垛层错、位错等缺陷控制难度大；
• 杂质管控严苛：微量硼杂质即可大幅降低热导率，对生长设备与工艺要求极高；
• 产业链待完善：商业化成熟度不及4H/6H-SiC，器件可靠性验证、量产配套仍需迭代。
五、总结与行业展望
传统4H-SiC、6H-SiC仍是当前碳化硅产业的主流选择，但在高功率、高密度、异质集成的产业发展趋势下，3C-SiC凭借超高薄膜导热、超低界面热阻、可硅基集成、低损耗的独特优势，形成差异化技术竞争力。
对于器件研发企业而言，3C-SiC不再是小众备选材料，而是下一代高端功率器件预研、散热方案升级、产品性能迭代的核心技术方向，具备极高的研发与量产价值。
