一、前言：高功率器件散热，行业核心痛点
随着新能源汽车、光伏逆变、储能设备、射频大功率半导体器件持续升级，行业产品全面向高电压、大电流、高功率密度方向迭代。在此背景下，器件工作发热、结温过高、长期可靠性不足，已经成为制约产品性能升级、寿命延长、小型化量产的核心瓶颈。
目前商用主流宽禁带导热衬底各有短板：4H-SiC、6H-SiC、AlN综合性能稳定，但热导率存在天然上限；金刚石热导率顶尖，但晶圆尺寸小、造价昂贵、异质集成难度极大，无法实现规模化落地。
长期被行业低估的3C-SiC立方碳化硅，凭借极简晶体结构、超高载流子迁移率、可硅基外延集成等先天优势，被视作下一代功率半导体核心材料。但过往数十年，行业实测3C-SiC热导率普遍偏低，与理论性能相悖，成为长期未解的技术谜题。
《Nature Communications》2022年重磅研究，成功研发晶圆级高纯低缺陷3C-SiC块体晶体，室温热导率突破500W/(m·K)，各向同性导热性能优异，在大尺寸半导体晶体中排名第二，仅次于金刚石，彻底改写行业对3C-SiC的固有认知，为高功率器件散热提供全新解决方案。

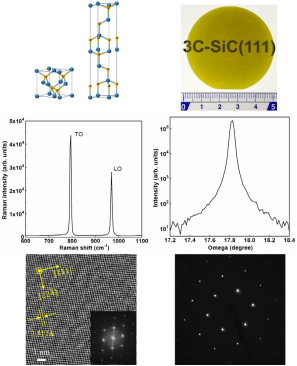

【图1】3C‑SiC与6H‑SiC晶体结构、2英寸晶圆实物、拉曼光谱、XRD摇摆曲线、STEM高分辨晶格、选区电子衍射SAED表征图
二、3C-SiC与传统4H/6H-SiC核心差异
碳化硅拥有上百种晶型结构，当前产业化主流为六方相4H-SiC、6H-SiC，广泛应用于SiC MOSFET、SBD等商用功率器件。而3C-SiC为立方相β-SiC，原子堆垛结构更简洁，声子传输阻碍更小，理论导热与电学性能更优。
从材料特性来看，3C-SiC具备两大不可替代的核心优势：
• 电学性能顶尖：在所有SiC多型体中，3C-SiC拥有最高MOSFET沟道迁移率，可有效降低器件导通损耗与开关损耗，适配高频大功率工作场景。
• 集成兼容性强：唯一可在硅衬底上直接外延生长的碳化硅晶型，完美兼容成熟硅CMOS工艺，实现低成本异质集成，这是4H/6H-SiC无法实现的技术优势。
过往行业实测3C-SiC热导率远低于6H-SiC，与“晶体结构越简单、热导率越高”的理论相悖。本次研究通过超高纯、低缺陷晶圆级样品实验，彻底证实：传统3C-SiC低热导率并非材料本征缺陷，而是硼杂质、堆垛层错、位错等工艺缺陷导致。
本次实验采用低温CVD工艺，在(111)硅衬底生长100μm厚3C-SiC外延层，通过湿法刻蚀去除硅基底，制备出独立自支撑晶圆，全套表征验证样品超高品质：
• XRD摇摆曲线半高宽仅158弧秒，结晶质量优异；
• 硼杂质浓度低于设备检测下限，氧、氮杂质极低；
• 堆垛层错密度控制在1000cm⁻¹，缺陷数量极少；
• 晶圆呈黄色，源自本征带隙吸收与微量氮缺陷，不影响核心性能。
三、3C-SiC超高热导率实测数据（行业横向对比）
本次研究采用行业权威的TDTR时域热反射率技术，规避传统测试方式的误差，精准检测高纯块体3C-SiC热学性能，测试数据具备极高工程参考价值。

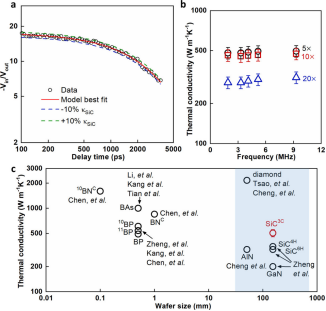

【图2】TDTR测试拟合曲线；光斑尺寸、调制频率对测试结果影响；不同高热导材料热导率与晶圆尺寸对比图
核心测试结果：高纯晶圆级3C-SiC室温热导率突破500W/(m·K)，具备完美各向同性，无导热方向差异。
主流高导热材料室温热导率横向对比：
• 高纯3C-SiC：＞500W/(m·K)
• 4H-SiC：约350W/(m·K)
• 6H-SiC、AlN：约320W/(m·K)
• 金属铜：约400W/(m·K)、金属银：约430W/(m·K)
数据可见，3C-SiC热导率远超商用主流碳化硅、氮化铝材料，比6H-SiC、AlN高出50%，比4H-SiC高出40%，在大尺寸可量产半导体晶体中，导热性能仅次于金刚石。同时，高温工况下的实测数据与DFT第一性原理理论计算高度吻合，性能稳定可靠。
对照掺杂实验进一步佐证：微量硼杂质会引发强烈共振声子散射，可直接导致3C-SiC热导率下降20%。这也彻底解开行业数十年谜题：只要控制杂质与缺陷，3C-SiC可释放远超传统碳化硅的本征导热性能。
四、3C-SiC产业化应用价值与行业前景
1、高功率GaN器件优质衬底
3C-SiC热导率是GaN材料的2.5倍，作为GaN-HEMT器件衬底，可快速导出器件工作焦耳热，有效降低芯片结温，提升器件耐压值、输出功率与长期工作稳定性，完美解决高功率GaN器件散热难题。
2、新一代低损耗SiC功率器件核心材料
依托全SiC晶型中最高的沟道迁移率，3C-SiC可大幅降低器件导通电阻与开关损耗，兼顾超高导热优势，适配高频、高压、大功率电力电子装备，是下一代SiC MOSFET的优选技术路线。
3、高性价比热管理基板，替代昂贵金刚石
金刚石导热性能顶尖，但大尺寸晶圆量产难度大、价格高昂、集成困难，无法大规模普及。而3C-SiC可实现大尺寸晶圆制备，兼具超高导热与成本优势，为高端功率器件热管理提供高性价比替代方案。
4、技术客观局限
目前高质量大尺寸3C-SiC晶圆产业化仍存在门槛，堆垛层错、微量杂质控制、规模化量产工艺仍需持续优化，商业化成熟度暂不及4H/6H-SiC。
五、总结
本次前沿研究充分证明，3C-SiC并非行业固有认知中的低性能材料，其超高导热、低损耗、易集成的综合优势，让它具备替代、互补传统六方碳化硅的潜力。在高功率、高密度半导体器件迭代趋势下，3C-SiC将成为宽禁带半导体领域的核心增量赛道。

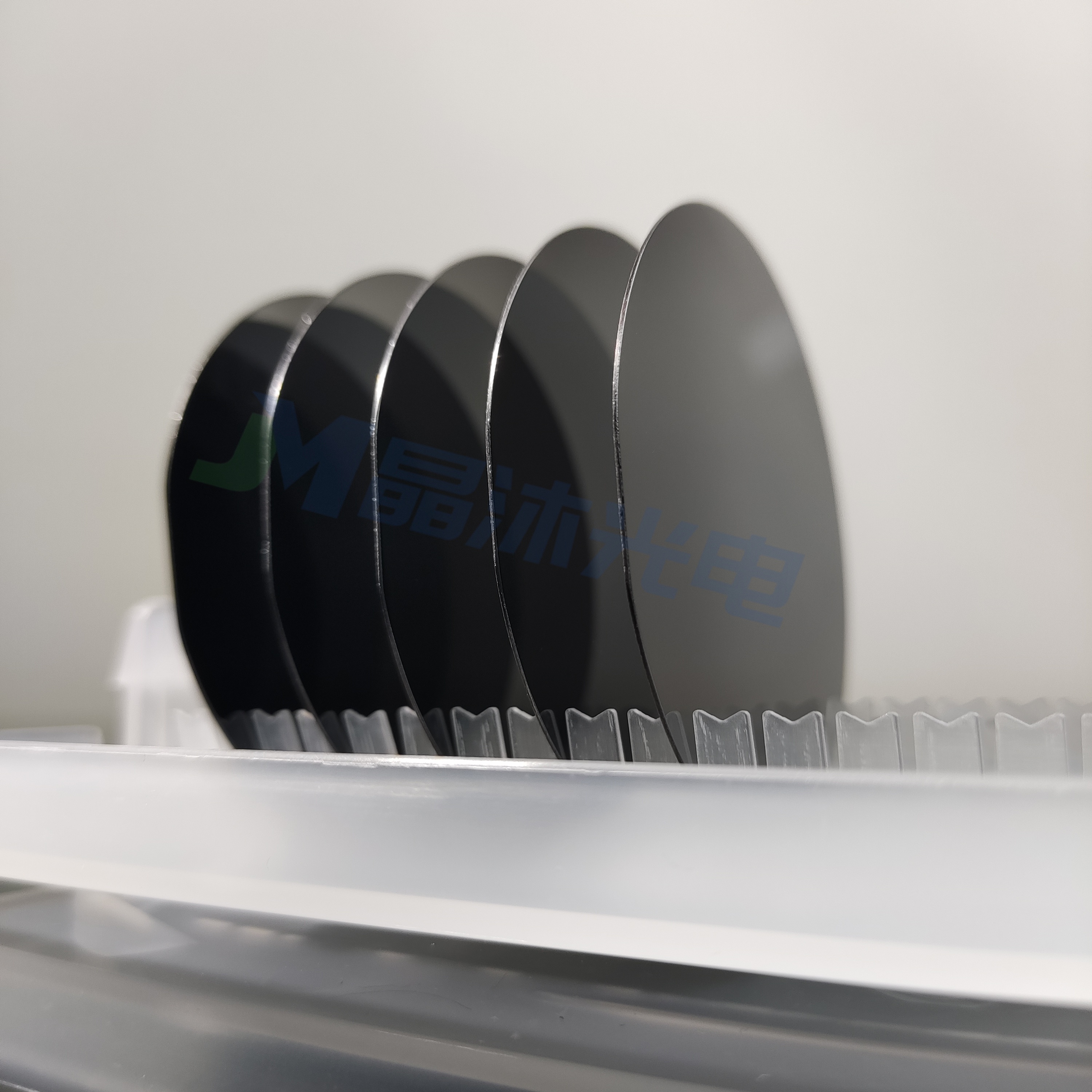

晶沐光电可供应2‑12英寸碳化硅衬底，覆盖导电型、半绝缘型，支持3C‑SiC、4H‑SiC、6H‑SiC多晶型，厚度、晶向可按需定制，面向科研机构、企业研发小批量及量产需求提供全套衬底解决方案。
