SiC衬底加工痛点：硬且化学惰性，大气等离子体非接触加工带来新解法
一、碳化硅衬底产业化核心价值与加工瓶颈
在第三代半导体产业高速迭代的背景下，碳化硅（SiC）凭借远超硅基、砷化镓材料的物理化学特性，成为高压功率半导体、射频器件、新能源电力电子设备的核心衬底材料。其具备超宽禁带宽度、超高热导率、高击穿电场强度、快电子饱和速率及优异的抗辐射、耐高温性能，完美适配新能源车电控、光伏风电逆变器、高压充电桩、航空航天大功率器件等严苛工况场景，是当下半导体产业升级的核心基材。
但碳化硅晶体本身的材料特性，成为制约其规模化量产、良率提升的核心痛点。一方面，碳化硅莫氏硬度高达9.5，接近金刚石，属于超硬难加工材料；另一方面，其化学性质极度惰性，常温及常规工艺条件下难以与酸碱等试剂发生反应。双重特性导致传统晶圆加工工艺难以兼顾加工效率、表面平整度、无亚表面损伤三大核心要求，大幅拉高了SiC衬底的制造成本，制约了第三代半导体器件的普及落地。
二、传统SiC衬底加工工艺的固有缺陷
行业主流SiC衬底制备工艺流程为：晶体生长→定向切割→边缘圆角研磨→晶圆减薄→精密抛光。其中切割、减薄、抛光工序是决定衬底最终品质的关键，也是损伤产生的主要环节。目前产业化应用的主流抛光工艺均为接触式加工，包括机械抛光、化学机械抛光（CMP）、电化学机械抛光（ECMP）、磁流变精加工（MRF）等。
此类工艺的核心弊端在于加工过程中磨料、工装会与晶圆表面产生直接机械接触，施加挤压、剪切应力，极易在晶圆表层及亚表层产生微裂纹、晶格位错、残余应力、加工划痕等缺陷。而半导体器件的电学性能、稳定性、使用寿命高度依赖衬底表面质量与晶格完整性，亚表面微小损伤都会导致后续外延生长缺陷、器件漏电、耐压性能下降等问题。
为消除加工损伤，企业需增加多道精细抛光、清洗工序，不仅拉长生产链路、降低加工效率，还会大幅提升耗材与人工成本，这也是当前高端SiC衬底产能紧缺、价格居高不下的核心原因。因此，行业亟需一种非接触式、无机械损伤、高效率、可精准改性的新型加工技术，突破传统工艺瓶颈。
三、大气等离子体刻蚀技术原理：SiC无损加工新路径
大气等离子体刻蚀是一种基于多物理场耦合的化学干法加工技术，区别于传统物理磨削模式，全程无机械接触、无应力施加，可从根源上规避SiC晶圆的表层与亚表面损伤，是适配高端SiC衬底超精密改性的优质工艺。该技术在常温常压环境下即可完成加工，无需真空设备，具备低成本、高效率、易产业化的优势。
其核心加工机理为氟基化学刻蚀反应，整体分为三个连续闭环步骤：
1. 等离子体激发：氩气（Ar）作为载气通入等离子炬，在高频射频电源作用下电离产生稳定等离子体射流，高能电子碰撞激发四氟化碳（CF₄），裂解生成大量高活性氟原子、氟离子（F*）；
2. 表面化学反应：高活性F*粒子吸附于SiC晶圆表面，与材料中的硅组分发生特异性化学反应；
3. 挥发性去除：反应生成四氟化硅（SiF₄）气态产物，随等离子射流快速扩散脱离晶圆表面，最终形成平整、无损伤的衬底表面。
核心反应公式：
四、实验设备与检测体系（配图标注）
本研究搭建的大气等离子体加工系统，由等离子体发生装置、三轴运动控制装置、高精度气体供应装置、温度检测装置、形貌检测装置五大模块组成，可实现SiC晶圆精准定点改性加工。
图1：等离子炬加工工艺流程图

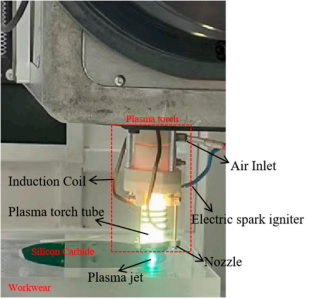

等离子体发生装置为核心核心单元，由40.68MHz高频射频电源、阻抗匹配器、等离子炬管、感应线圈、电火花点火器组成，功率调节范围5–1000W，可通过强制风冷实现设备稳定运行。三轴运动平台行程600mm×600mm×400mm，双向定位精度10μm，重复定位精度5μm，保障加工位置精准度。

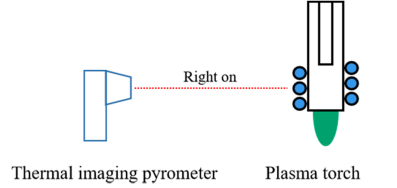

图2：热成像高温计测量示意图
实验配备热成像高温计，垂直于等离子射流方向安装，实时监测等离子炬温度与射流整体温度场分布，避免热效应导致晶圆损伤。加工完成后采用Taylor Hobson PG1830粗糙度轮廓仪，对晶圆加工点轮廓、去除深度、表面粗糙度进行高精度检测。
五、SiC等离子加工核心评价指标
实验检测证实，等离子射流在SiC晶圆表面形成的去除轮廓为旋转对称高斯曲面，拟合精度极高，可通过高斯函数精准量化加工效果，核心评价指标分为三项：
1. 峰值去除率（a）：单位时间内晶圆表面最大刻蚀深度，直观反映瞬时加工能力；
2. 半高宽（FWHM）：去除深度为峰值1/2处的横向加工宽度，代表等离子有效加工范围；
3. 体积去除率（V）：单位时间内去除的SiC材料总体积，是衡量工艺加工效率、适配量产的核心核心指标。

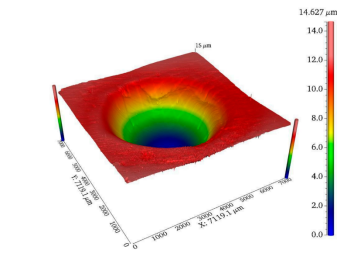

图3：处理点移除轮廓图

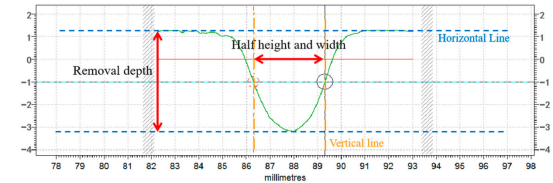

图4：移除功能配置总线图

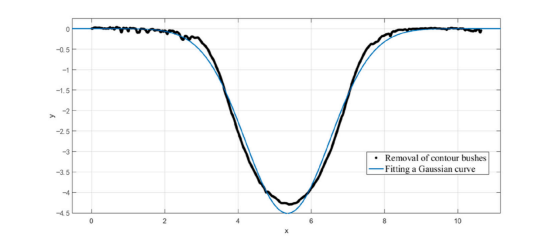

图5：移除轮廓线与高斯拟合曲线对比图
综上，大气等离子体刻蚀彻底颠覆了传统接触式加工的物理磨削逻辑，解决了SiC衬底加工“高硬度难切削、接触易损伤、抛光成本高”的行业痛点。但该工艺的加工效果高度依赖气体配比、加工功率、炬靶距离等参数，下一篇将深度拆解三大核心工艺气体的参数影响规律与工程避坑要点。
