Fused Silica衬底光学均匀性与应力双折射：高端光学系统的精度核心

在精密光刻、激光干涉检测、天文观测、高分辨率成像等高端光学领域，Fused Silica（熔融石英）衬底是不可或缺的核心基础材料。整套光学系统的成像精度、光束平行度、波前完整性，归根结底取决于衬底本体的光学品质。相较于普通光学玻璃，熔融石英衬底的核心竞争力集中在极致的折射率均匀性与超低应力双折射，这两大指标也是区分工业级、光学级、激光级石英衬底的核心标准。

早期天然熔融石英受传统熔炼工艺限制，制备过程中石英原料逐层熔融固化，极易形成层状、丝状的结构缺陷，也就是行业所说的“条纹”。这类条纹区域的折射率与衬底基体存在明显差异，属于典型的光学不均匀缺陷。在光学成像与激光传输过程中，光束穿过条纹区域会发生局部折射偏移、光强畸变，直接引入系统像差，大幅降低成像分辨率与光束质量。从干涉检测结果来看，未经过均质化处理的天然熔融石英，干涉图样杂乱扭曲，折射率梯度变化剧烈，完全无法满足高精度光学设备的使用需求（配图1）。

图1 天然熔融石英均质化前后干涉测量对比图像

为解决均匀性难题，行业逐步迭代出两套成熟的检测与优化体系。定性检测层面，影子法凭借操作便捷、可视化强的优势，可快速筛查衬底内部的折射率突变区域，直观判断材料均质程度，适用于原材料批量初检。定量精密检测层面，632.8nm波长激光干涉测量法成为行业金标准，该技术可全面采集衬底全域的波前数据，绝对测量精度（2σ）可达0.3ppm，能够捕捉微米级的折射率微小波动。

在数据解析层面，行业通用Zernike多项式对波前误差进行拆解分析，精准区分各类误差来源。其中Z₀偏移项、Z₁倾斜项属于仪器校准误差，可通过设备调试消除；Z₂⁰离焦项是低阶折射率偏差，可通过后期光学抛光工艺修正；而真正决定高端衬底性能的是高阶Zernike项对应的高频折射率起伏，这类微小缺陷无法通过后期加工弥补，完全依赖材料熔炼与均质化工艺管控。Heraeus等行业头部企业自研的专属均质化工艺，可彻底消除衬底内部陡峭的折射率梯度与条纹缺陷，让干涉图样均匀规整，实现全域折射率高度一致。

除了折射率均匀性，应力诱导双折射（SIB）是影响Fused Silica衬底偏振光学性能的关键指标。熔融石英本身为无定形非晶结构，理想状态下具备各向同性、无双折射的光学特性。但在实际生产中，熔融冷却、切割打磨、精密抛光等工序会在材料内部残留机械应力与热应力，导致衬底不同偏振方向的折射率产生差值，引发双折射现象，改变入射偏振光的传输状态，严重干扰偏振检测、激光谐振等精密场景的使用效果（配图2）。

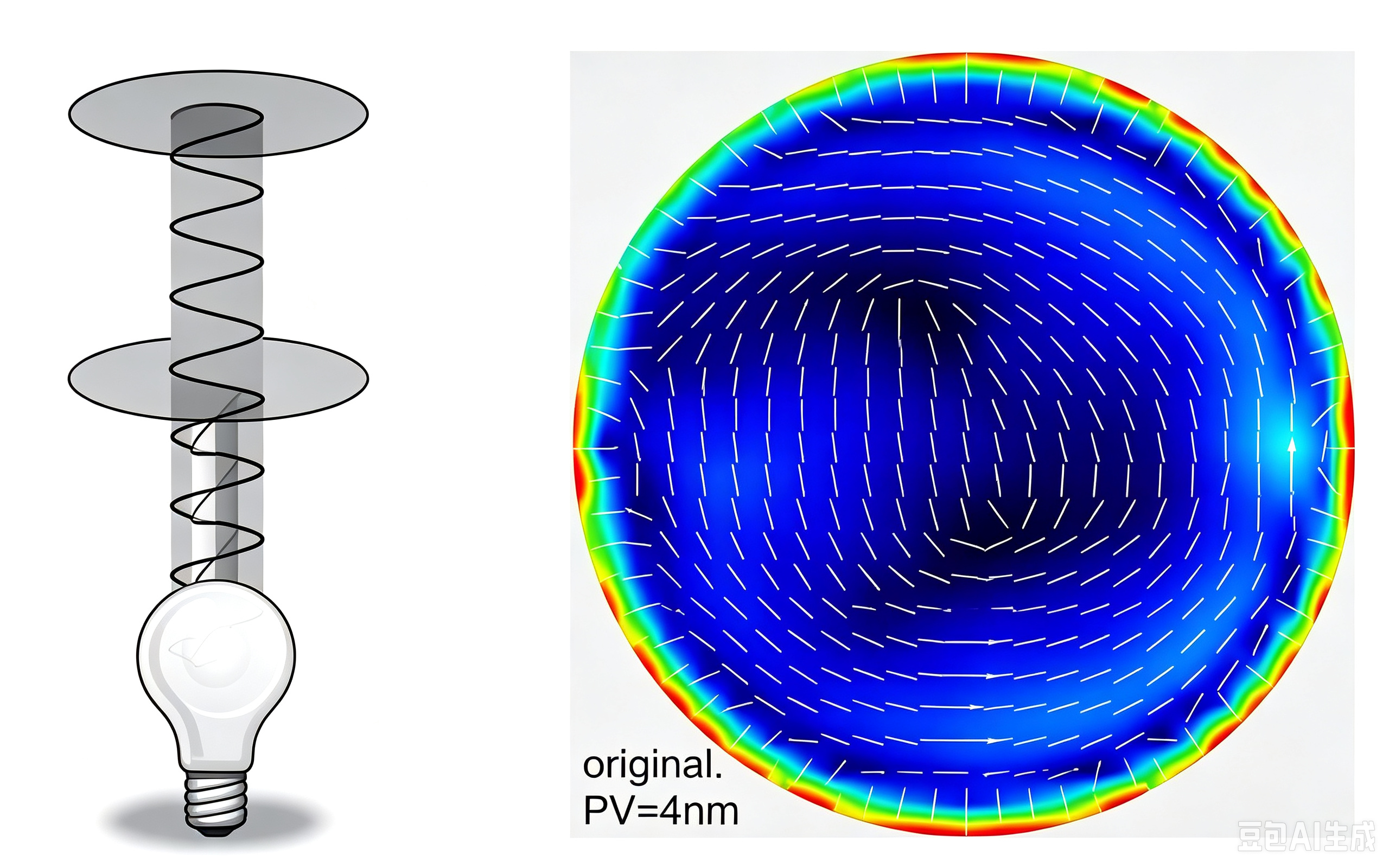

图2 双折射测量原理与圆形熔融石英镜片毛坯应力双折射二维分布图

针对双折射的检测技术也形成了梯度化体系：基础检测采用交叉偏振片搭配校准灰色楔形片，测量精度约5nm，适用于常规光学衬底抽检；高端激光级衬底则采用偏振激光扫描系统，测量分辨率可达0.01nm，可精准绘制衬底全域的应力双折射二维分布图谱，定位局部微应力缺陷。在工艺优化方面，高温真空退火是消除残余应力的核心手段，通过精准控温、匀速降温的专属退火流程，可最大限度释放衬底内部残余应力，将双折射值压制至行业极限水平，保障衬底在偏振光学、高功率激光系统中稳定工作。

行业选型总结：普通场景仅关注衬底透射率，而高精度光学场景选型Fused Silica衬底，必须重点核查两大核心参数—折射率均匀性PV峰值谷值差、全域应力双折射分布数据，这是保障光学系统长期高精度、高稳定性运行的核心关键。

晶沐光电可全品类供应多尺寸高精度熔融石英（Fused Silica）衬底，涵盖常规标准尺寸与大尺寸光学基材，支持激光切割、异形结构定制，同时可针对折射率均匀性、应力双折射、退火工艺等核心参数做个性化适配。产品精准适配精密成像、干涉检测、偏振光学等高端应用场景，可按需提供全套权威检测报告，支持小批量研发试样与大批量量产交付，全方位满足各类高精度光学设备的使用需求。
