新能源浪潮下，碳化硅衬底为什么成为功率半导体的基石
全球新能源汽车普及、可再生能源并网、高端工业智造的全面升级，推动功率半导体产业完成从硅基时代向宽禁带时代的迭代。作为宽禁带核心材料，碳化硅（SiC）凭借极致的物理性能，成为高压、高频、高效率功率器件的首选材料。而在整套SiC器件产业链中，碳化硅衬底是最核心的底层载体，器件的击穿电压、导通损耗、热稳定性、使用寿命等核心参数，均由衬底的晶体质量、缺陷密度、平整度与电学特性直接决定。
相较于后续外延、刻蚀、氧化、封装等工艺，衬底的原生缺陷具备不可逆、全链路传导的特性，是制约SiC器件良率、可靠性与规模化降本的核心瓶颈。本文依托《Materials》2025最新SiC技术综述文献，从材料本征优势、市场核心驱动力、产业竞争格局、技术迭代逻辑四大维度，深度拆解碳化硅衬底的产业核心价值与发展必然性。
一、SiC材料先天优势：衬底决定器件性能上限
传统硅（Si）功率半导体受限于材料本征属性，在高压、高温、高频、高效率场景下已逼近性能极限。而商用主流的4H‑SiC衬底具备碾压级的材料优势，为高端功率器件提供了充足的性能迭代空间，核心参数对比如下：
• 极限击穿电场：为硅材料的10倍，可支撑更高耐压等级器件设计，大幅缩减芯片面积；
• 电子饱和漂移速度：为硅材料的2倍，适配高频开关工况，满足5G通信、高频逆变设备需求；
• 禁带宽度：为硅材料的3倍，耐高温、抗辐射能力更强，可长期稳定工作在200℃以上结温环境；
• 热导率：为硅材料的3倍，散热效率大幅提升，可简化设备散热结构、降低整机功耗与体积。
基于上述优势，依托高品质SiC衬底制备的SiC MOSFET，具备开关损耗极低、响应速度快、结构稳定性强的特点。在同等击穿电压规格下，SiC芯片尺寸远小于硅基芯片，能够实现电力电子设备的小型化、轻量化、高能效化。
横向对比同为宽禁带材料的氮化镓（GaN），GaN器件更适配中低压、高频消费电子场景，而SiC衬底可支撑更高电压、更大功率的工况，是800V高压电动车平台、轨道交通、大型光伏储能、工业高压设备的唯一最优解。所有器件性能的落地，均以零缺陷、高均匀性的SiC单晶衬底为前提。
二、市场爆发：新能源汽车成为碳化硅衬底核心增长引擎
全球双碳政策落地、各国严苛的汽车碳排放管控，倒逼新能源汽车产业高速迭代，也直接引爆了SiC器件及上游衬底的市场需求。2017年特斯拉率先在车主逆变器中规模化搭载SiC MOSFET器件，正式开启SiC材料车载商业化浪潮。
截至目前，车载应用已占据全球SiC市场的63%‑80%，成为SiC技术落地的“杀手级场景”。几乎所有主流车企及汽车一级供应商，均已完成SiC器件的技术布局与量产导入。除车载主逆变器外，车载充电机、高压快充桩、光伏逆变器、工业电机驱动、轨道交通牵引系统等场景，均实现SiC渗透率快速提升，且行业预测2019‑2027年SiC相关应用市场将保持两位数复合增长率。
行业权威数据预估，到2050年，全球SiC晶圆的市场需求规模，将持平当前全球最大晶圆代工厂的300mm硅晶圆产能。指数级增长的下游需求，与衬底产能不足、制备难度极高的产业现状形成强烈矛盾，碳化硅衬底产能与质量，已成为制约整个SiC产业发展的核心卡点。
三、产业格局：垂直整合+尺寸迭代，衬底赛道竞争白热化
随着下游需求爆发，全球SiC衬底及器件产业格局发生颠覆性变革，形成两大核心发展趋势：
1. 全产业链垂直整合成为主流
目前Wolfspeed仍是全球SiC衬底核心供应商，占据高端市场主要份额。为规避衬底供应链短缺、价格波动风险，国际头部功率器件厂商，纷纷向上游延伸布局，搭建“SiC衬底‑外延片‑器件设计‑模块封装”的垂直IDM产能体系，通过自主掌控衬底产能，保障产品量产稳定性与成本优势。
2. 晶圆大尺寸迭代降本提速
行业正加速完成从150mm（6英寸）向200mm（8英寸）SiC晶圆的迭代升级。更大尺寸的晶圆能够单批次产出更多芯片，显著摊薄单片器件的制备成本，是SiC产业规模化降本的核心路径。但大尺寸SiC单晶生长热应力大、缺陷控制难度高、平整度要求严苛，对衬底制备工艺提出了极高的技术挑战，也是全球头部企业的核心攻坚方向。
四、良率核心逻辑：衬底缺陷决定全链路工艺上限
SiC器件完整制备流程为：SiC单晶衬底制备→外延层生长→离子注入掺杂→干法刻蚀成型→热氧化栅介质制备→金属接触工艺→器件封装测试。与成熟的硅基工艺不同，SiC工艺容错率极低，衬底原生的微管、位错、层错等缺陷，会逐层传递至外延层、器件沟道，最终引发器件漏电、提前击穿、动态损耗升高、长期可靠性失效等问题。
硅基工艺可通过后续退火、钝化等工艺弥补部分衬底缺陷，但SiC材料化学键能极高，后续工艺无法修复衬底原生缺陷。这也是SiC衬底价格居高不下、车规级SiC器件良率难以快速提升的核心原因。想要实现SiC器件大规模商业化替代硅基器件，首要突破点就是高质量、低缺陷、大尺寸、低成本的碳化硅衬底规模化量产技术。
碳化硅衬底是整个宽禁带功率半导体产业的“根基”，其技术水平、产能规模、质量稳定性，直接决定SiC产业的发展上限。当前新能源市场的爆发式需求，让衬底产能短板彻底凸显，未来产业竞争的核心，将聚焦于低缺陷大尺寸SiC衬底的制备技术与规模化产能。

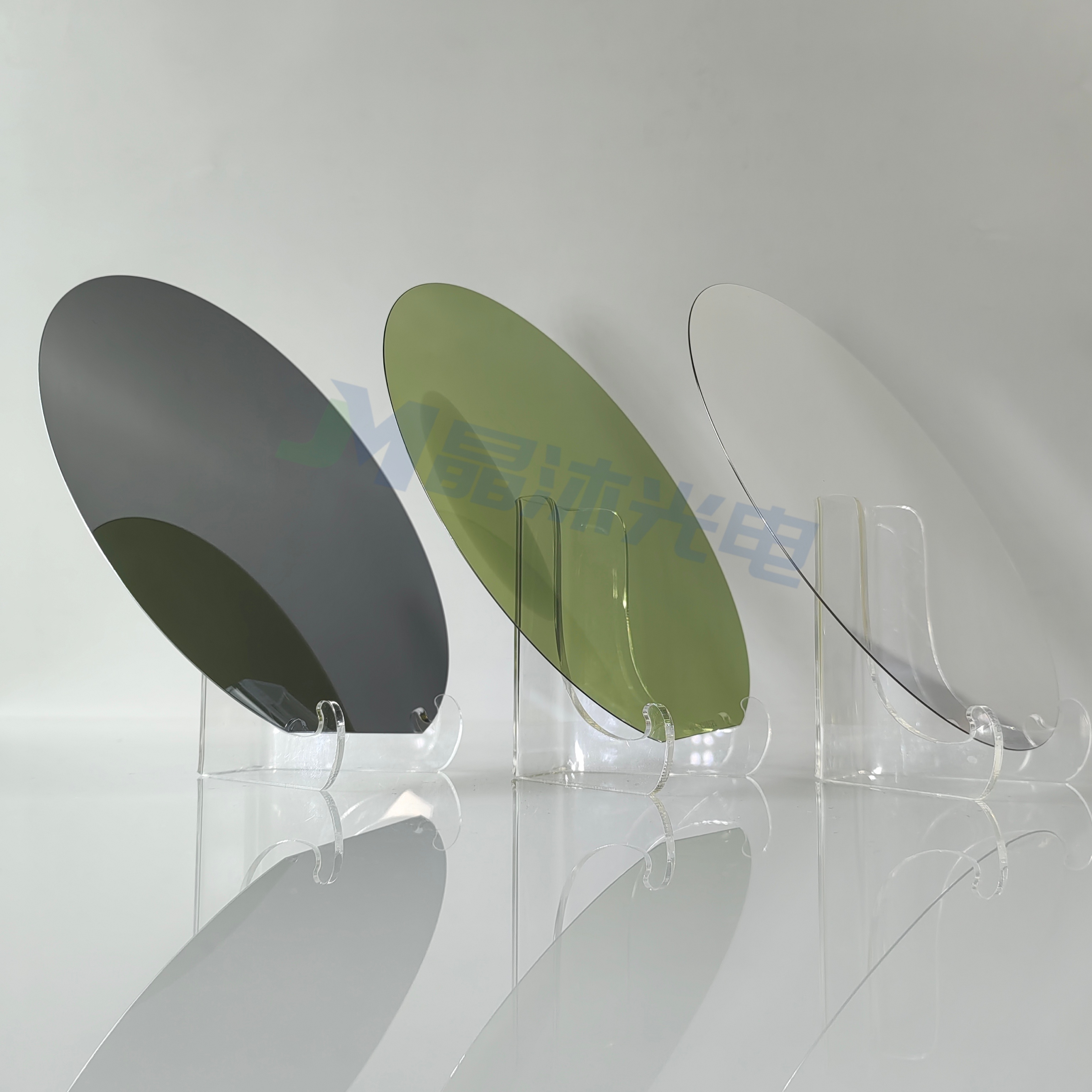

晶沐光电可专业供应2–12英寸全规格碳化硅衬底，支持多尺寸、高均匀性、低缺陷衬底定制与批量供货，适配新能源汽车、光伏储能、工业高压功率器件等各类高端应用场景。
