产品详情

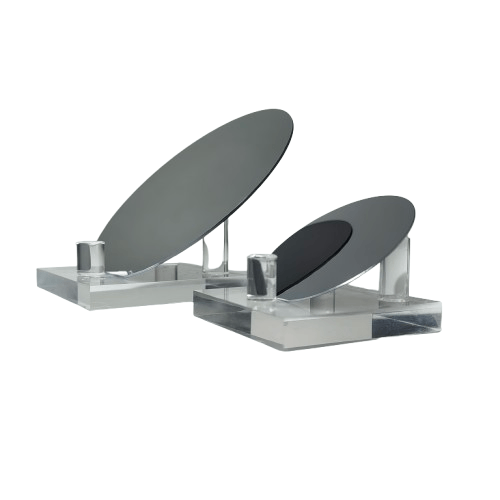

硅基氮化镓外延HEMT

介绍硅基氮化镓HEMT(高电子迁移率晶体管)外延是在硅衬底上生长氮化镓(GaN)基异质结构的技术,主要用于制造高性能HEMT器件。

⠀⠀

应用:硅基氮化镓HEMT外延技术在高频、高功率和高效率应用中具有显著优势,广泛应用于5G通信、雷达系统、卫星通信、功率电子和无线基础设施等领域。

产品规格书

硅基氮化镓HEMT外延(2~8inch)

衬底直径

50.8mm

100mm

150mm

200mm

硅衬底厚度

1000μm

1000μm

1000μm

1150μm

硅衬底表面

Polished/Etched

硅衬底晶向

P(111)

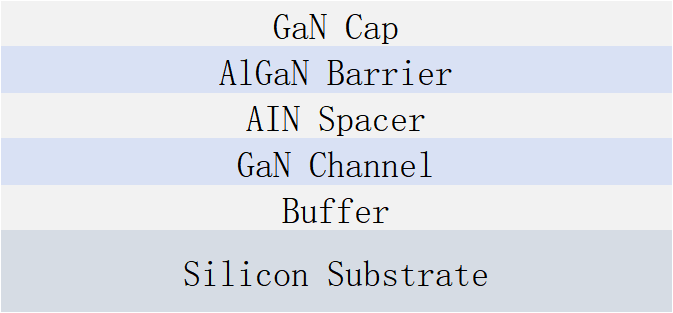

外延结构图
