产品详情

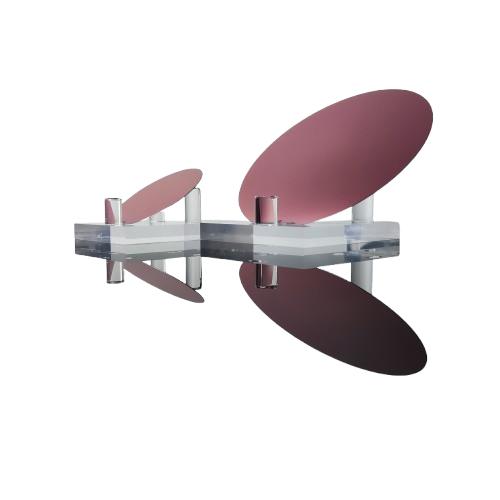

砷化镓外延LED

介绍通过外延生长技术在衬底GaAs上生长多层半导体材料,包括p型层、n型层和多量子阱(MQW)发光层。主要发射红外光或近红外光,波长范围为700 nm至1100 nm。

应用:用于遥控器、红外通信、夜视设备等红外LED;可以作为光源用于光纤通信系统;用于接近传感器、光电传感器等;用于红外照明和医疗检测设备。

产品规格书

⠀⠀

砷化镓红光LED外延(2~6inch)

衬底直径

2英寸-50.8mm

4英寸-100mm

6英寸-150mm

砷化镓衬底厚度

350μm

1000 ± 25μm

1000 ± 25μm

陈画家衬底表面

Polished/Etched

砷化镓衬底晶向

(100) 15°Off  Toward
<111> ±0.5°

砷化镓衬底型号

N-Si

外延发光类型

LED红光

发光波长

570-655nm

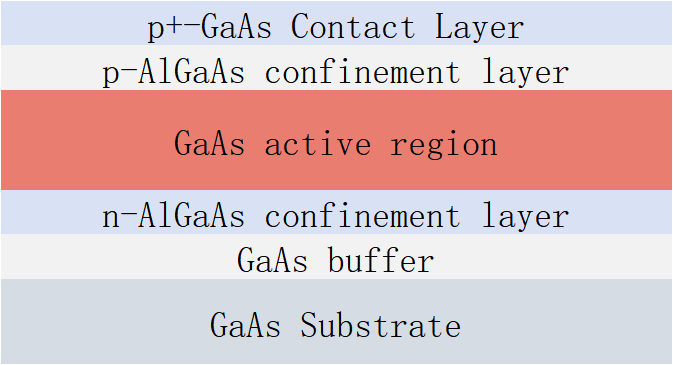

外延结构图
