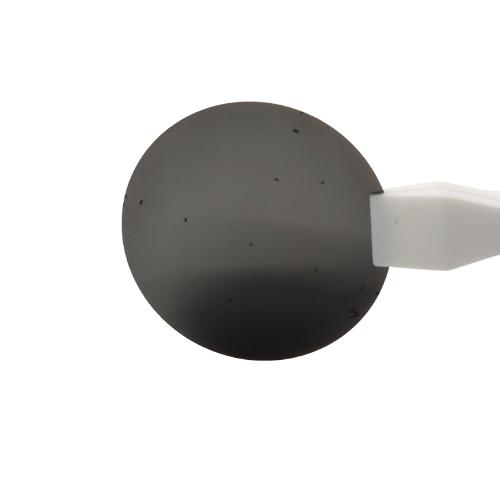

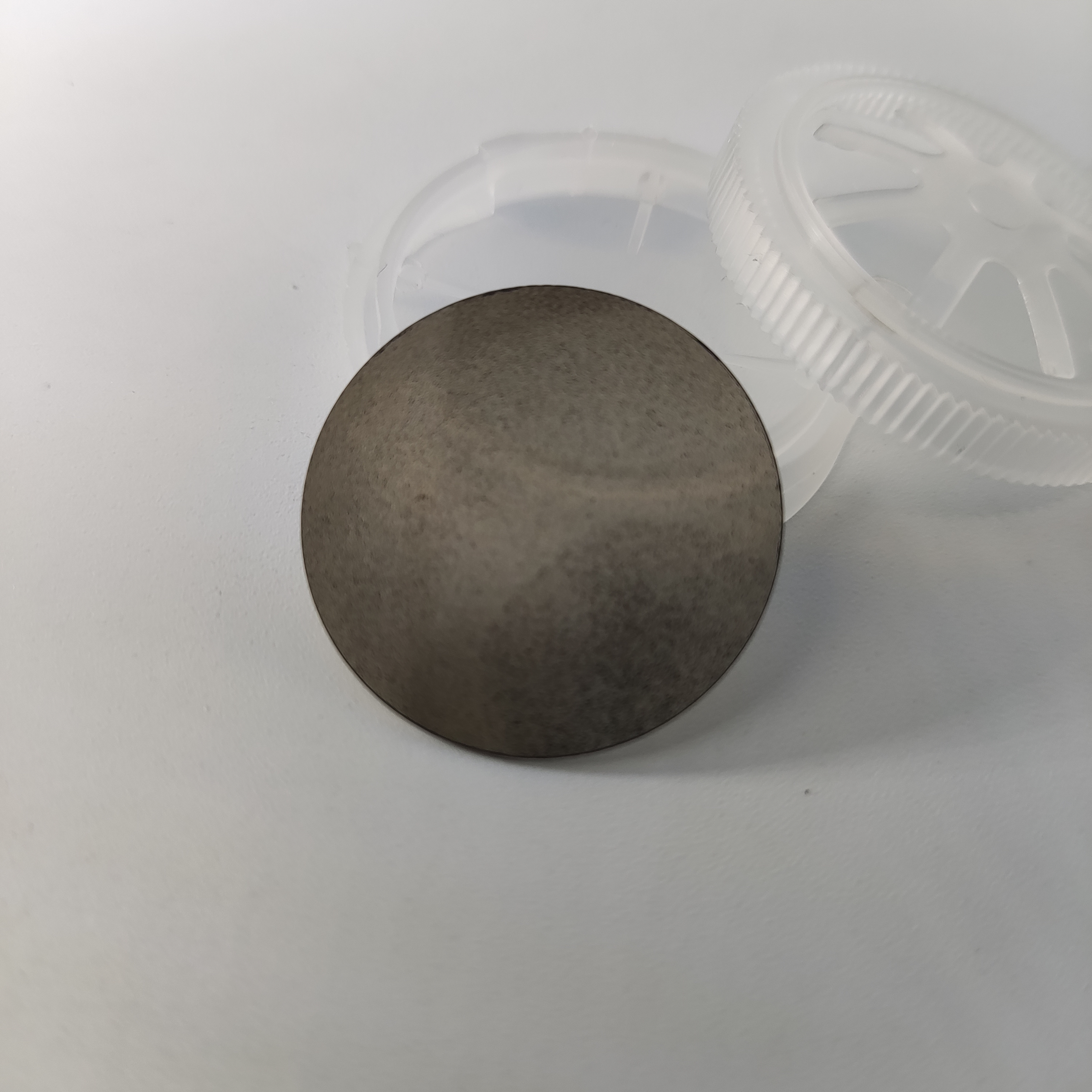

金刚石多晶

介绍金刚石是由碳原子以四面体结构紧密排列形成的晶体,具有极高的硬度、优异的热导率和宽光学透明范围。它是目前已知最硬的天然材料,同时在高温高压条件下可以通过人工合成。

应用:金刚石广泛用于切割、钻探、磨削等工业加工,以及高功率电子器件的散热、量子计算和光学窗口等高科技领域。由于其优异的物理特性,还被用于生物传感器、医疗器械和高端珠宝制造。

产品规格书

金刚石多晶

尺寸

10*10 mm

1英寸-25.4mm

2英寸-50.8mm

4英寸-100mm

厚度*

0.1~0.5 mm

生长方式

微波等离子化学气象沉积MPCVD

晶片状态

研磨  ∣  单抛  ∣  双抛

抛光粗糙度(AFM,5*5μm)

1~10nm

热导率

1000-2000W/m.K

产品性能表

金刚石多晶

晶体结构

立方晶体

禁带宽度(eV)

5.47eV

熔点(℃)

4027℃

莫氏硬度(mohs)

10

热导率(W·cm-1·℃-1)

20W·cm-1·℃-1

热膨胀系数(℃-1)

0.8×10-6

晶格常数(nm)

0.3567

电子迁移率(cm-2·V-1·s-1

1600

击穿电场(MV·cm-1)

10

JFM指数(power)

5330

BFM指数(SW)

14860

BHFM指数(RF)

1080

折射率

2.417
