介绍：铌酸锂化学式LiNbO₃，属于三方晶系，具有良好的晶体对称性和结构稳定性，拥有优异的压电、铁电、光电、声光、非线性光学等性能，其居里温度高达1140℃，有较高的机械品质因数和化学稳定性。
应用：用于制造光调制器，还可制作光波导器件；制作滤波器的关键材料，制造谐振器；制作压力传感器、加速度传感器等；用于激光频率转换；制作声表面波器件等。
⠀⠀

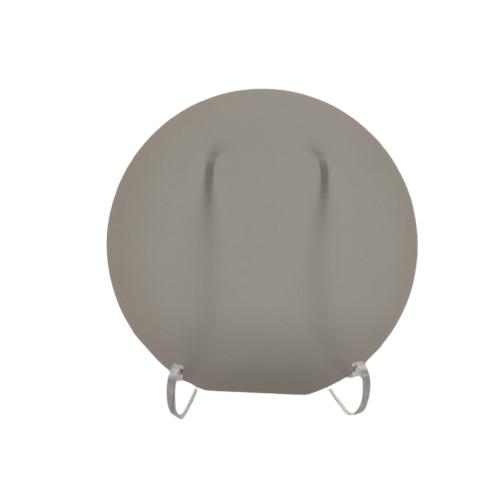

铌酸锂单晶衬底LiNbO3/LN（2~6英寸）
直径
2英寸-50.8mm
3英寸-76.2mm
4英寸-100mm
6英寸-150mm
晶体轴向*
Y-41° / Y-64° / Y-128° / X-cut / Z-cut
厚度
250μm
350μm
500μm
1000μm
是否黑化*
White or Black
正面状态
Epi-polished,Ra<0.5nm
反面状态
SSP:Fine-ground,Ra<1.0um(GC#1000); DSP:Epi-polished,Ra<0.5nm
居里温度
1142°C±3°C (DTA)
总厚度偏差TTV
≤10μm
弯曲度BOW
≤25μm
边缘去除
≤3 mm
参数
数值
晶体结构
三方晶系
密度 (g/cm³)
7.4564
晶格常数 (nm)
a = 0.515428, c = 1.378351
解理面
(01T2)
熔点 (°C)
1650
热电系数 (C/(k·m²))
23 × 10⁻⁶
光学透明范围 (nm)
350 ~ 5000
折射率 (@632.8nm)
no = 2.180, ne = 2.176
电光系数 (pm/V)
r13 = 8.4, r33 = 30.5
非线性光学系数 (pm/V)
d33 = 15.1 (@852nm)
热膨胀系数 (10⁻⁶/°C)
α11 = 16.1, α33 = 4.1 (@25°C)
莫氏硬度
5.5
相对介电常数
ε11 = 53.6, ε33 = 43.4
比热 (Cal/cm³)
0.79
热导率 (W/cm·K)
0.05
