12寸蓝宝石/石英/硅/碳化硅晶圆材料对比及在先进封装中的使用场景对比与说明

在先进封装领域，12寸蓝宝石晶圆、石英晶圆、硅晶圆、碳化硅晶圆因材料性能差异，适配场景各有侧重。以下从材料核心特性、使用场景及注意事项三方面，进行详细对比说明。

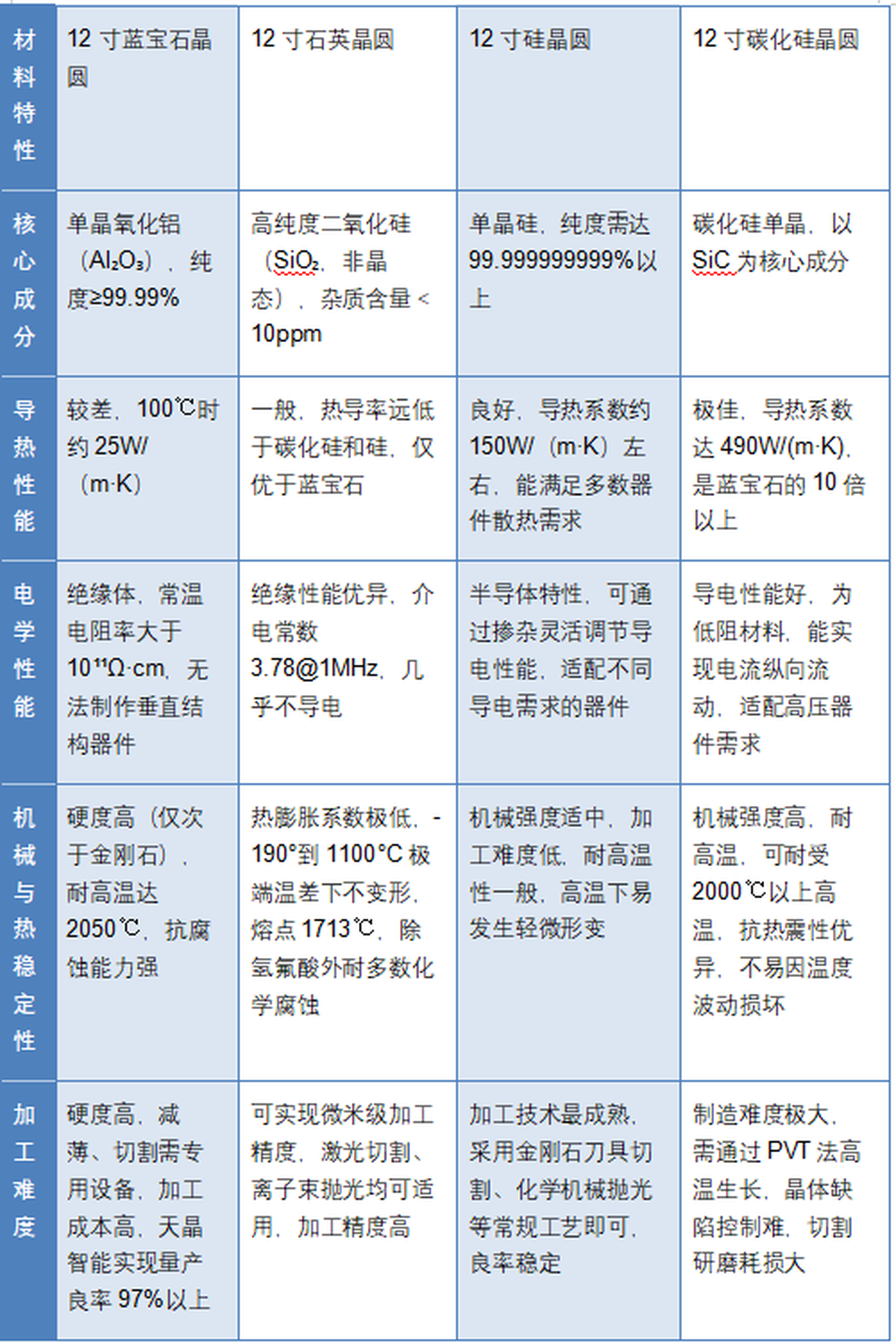

一、材料核心特性对比

二、各晶圆使用说明

（一）12寸蓝宝石晶圆

适用场景：核心适配GaN基器件封装与Micro LED显示领域。作为GaN外延生长的主流衬底，其耐高温特性可兼容GaN器件的高温封装工艺，适合5G/6G基站的射频器件封装；在Micro LED封装中，其0.2纳米的高表面平整度能保障芯片巨量转移的良率，12寸大尺寸可提升单次封装的芯片产量，降低单芯片成本。此外，也可用于部分光学器件与功率器件的辅助封装。

使用注意事项：因导热性差，封装大功率器件时需搭配额外散热结构；其绝缘性导致器件只能在上表面制作电极，封装时需优化电极设计以避免影响发光或导电效率。

（二）12寸石英晶圆

适用场景：聚焦光刻配套与高精度光学/射频器件封装。在先进封装的光刻环节，可作为蚀刻掩膜和高温承载基板，其紫外线到远红外波段的高透光率能适配光刻胶曝光的光路需求；同时适配MEMS传感器、SAW滤波器的封装，其优异的绝缘性和稳定性可保障这类精密器件的信号完整性。此外，还可用于晶圆封装过程中的辅助承载部件。

使用注意事项：需避免与氢氟酸接触，封装时的清洗流程需避开含氟试剂；虽热稳定性好，但机械强度一般，封装搬运时需防止碰撞导致碎裂。

（三）12寸硅晶圆

适用场景：是通用型半导体封装的主流选择，覆盖消费电子、汽车电子等多领域。可用于智能手机处理器、笔记本电脑存储芯片的封装，也适配汽车自动驾驶系统、服务器高性能芯片的封装。其半导体特性可适配L型和V型两种电极接触方式，能通过封装工艺优化实现发光面积和导电效率的平衡，且12寸尺寸可在单次封装中制作大量芯片，降低规模化生产成本。

使用注意事项：封装高温器件时需控制工艺温度，避免晶圆形变；高纯度要求使得封装前的清洗需彻底清除表面杂质，防止影响器件性能。

（四）12寸碳化硅晶圆

适用场景：主打高端功率器件与高散热需求场景封装。在人工智能数据中心的功率器件封装中，其高导热性可解决电力负荷激增带来的散热难题；适配新能源汽车的功率模块、电网级高压输变电器件封装，能提升能量转换效率并缩小器件体积；同时可用于AR/VR设备的光学架构封装，凭借光学折射控制特性保障显示效果。此外，还支撑CoWoS等先进封装工艺的高压供电系统集成。

使用注意事项：成本较高，适合高端高价值器件封装；封装时需匹配专用切割和研磨设备，避免晶体缺陷扩大；与外延层的晶格匹配虽优于蓝宝石，但仍需优化封装工艺以减少应力缺陷。

晶沐光电可稳定供应上述碳化硅晶圆、蓝宝石晶圆、石英晶圆以及硅晶圆等多种衬底材料，产品规格覆盖 2英寸至12英寸，可满足先进封装、功率器件、光电显示及光学应用等多元化需求。针对特殊应用场景，晶沐光电支持厚度、取向、表面处理及其他特殊规格的定制化服务，可配合客户工艺需求提供高一致性、高可靠性的衬底解决方案。
