300 mm 大直径蓝宝石衬底的技术进展

随着第三代半导体及先进显示技术的持续发展，衬底尺寸已成为提升制造效率和器件性能的关键因素。在2英寸、4英寸、6英寸和8英寸蓝宝石衬底成功实现量产的基础上，300 mm（12英寸）大直径蓝宝石衬底正逐渐成为行业关注的焦点。其发展体现了晶体生长与加工技术的重大进步，并在高端功率电子器件及新一代光电应用领域展现出广阔前景。

本文综述了300 mm蓝宝石衬底的最新研究进展、关键技术挑战及其潜在应用方向。

1. 大直径蓝宝石的技术背景

在半导体制造过程中，晶圆尺寸的增大通常带来多方面优势，包括：

单批次可制造的器件数量显著提升

单个器件的制造成本降低

工艺均匀性和整体生产效率提高

对于蓝宝石衬底而言，更大的直径有助于功率器件、氧化物半导体以及其他先进应用的发展。300 mm蓝宝石衬底标志着蓝宝石材料技术向更高端制造能力演进的重要里程碑。

2. 300 mm 蓝宝石衬底的最新进展

• 晶体生长技术创新

300 mm蓝宝石晶体的制备对生长条件和设备控制精度提出了极高要求。近期取得的主要进展包括：

实现更大直径晶体的稳定生长

有效管理晶体内部应力，降低晶圆翘曲风险

持续降低位错密度及宏观缺陷水平

目前，已有多家科研机构和企业成功制备出实验性或小批量的300 mm蓝宝石晶圆，充分展示了在晶体尺寸和质量方面的显著突破。

• 加工与抛光能力

相较于小尺寸晶圆，300 mm蓝宝石在切割和抛光过程中面临更高的机械应力和翘曲控制难度。针对这些问题，关键技术改进包括：

高刚性切片与减薄工艺的优化

双面抛光（DSP）及高均匀性精抛技术的应用

对弓形度、翘曲度及厚度均匀性的有效控

上述进展是实现大直径蓝宝石衬底在高精度制造中实际应用的关键基础。

• 潜在应用方向

目前，300 mm蓝宝石主要用于技术验证和前沿研究，其潜在应用包括：

新一代功率器件及氧化物半导体衬底

射频及高温电子器件

高端科研与材料验证平台

在LED和显示领域，由于图形化蓝宝石衬底（PSS）及相关工艺复杂、成本较高，其商业化应用仍处于评估阶段。

3. 关键技术挑战

尽管已取得一定进展，将蓝宝石衬底尺寸扩大至300 mm仍面临多项技术难题：

晶体质量一致性：在大直径条件下，应力与缺陷控制难度显著增加

加工良率与成本：设备投入和抛光损耗更高，导致制造成本上升

下游工艺兼容性：现有外延及器件制造设备多针对≤200 mm晶圆进行优化

产业链成熟度：从晶体生长到器件应用的完整生态体系仍在建设之中

4. 未来发展展望

300 mm蓝宝石衬底的研发代表了材料生长与精密加工技术的前沿水平。短期内，其主要价值体现在技术验证、工艺研究及高端应用领域；中长期来看，随着设备、工艺及产业链的逐步成熟，300 mm蓝宝石衬底有望在高附加值半导体和光电器件中实现更广泛的应用。

结论

300 mm大直径蓝宝石衬底是衬底技术领域的重要突破，其发展得益于晶体生长、加工工艺以及半导体制造需求的持续推动。尽管仍面临诸多挑战，但当前取得的成果已充分表明行业具备将蓝宝石材料扩展至前所未有尺寸并保持高质量的能力。随着相关技术的不断进步，300 mm蓝宝石衬底有望在下一代功率电子、光电子及其他高端应用中发挥关键作用。

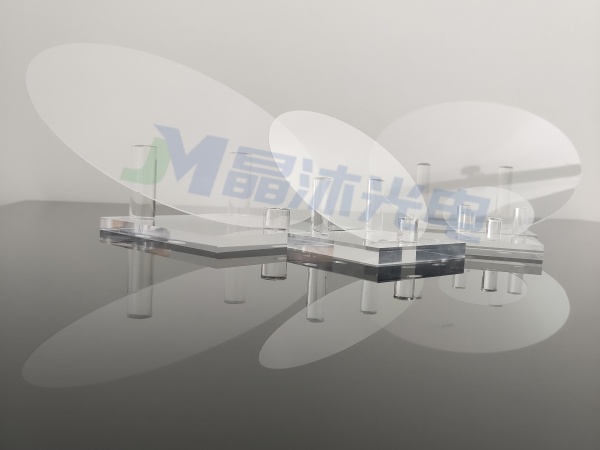

晶沐光电可稳定供应2英寸至12英寸全系列蓝宝石衬底产品，并提供蓝宝石PSS（图形化蓝宝石衬底）。各尺寸蓝宝石衬底的晶向与厚度均可根据客户需求进行定制，满足不同功率器件、光电器件及科研应用对材料参数的多样化要求。
